Mini Balance Bike Alu Gebruiksaanwijzing pagina 10
Inhoudsopgave
LEVERINGSOMVANG
1. Gemonteerde loopfiets (stuur 90° gedraaid)
2. Barpads en handleiding (plastic zakje)
2
De installatie moet zorgvuldig door een volwassene worden uitgevoerd, zodat later ongevallen of verwondingen
worden voorkomen. Neem daarvoor ruim de tijd. Als u ergens niet zeker van bent, neem dan contact op met
uw leverancier of een werkplaats.
Op sommige plaatsen moeten schroeven worden aangedraaid met een bepaald koppel. Dit koppel wordt
aangeduid in Nm (bijvoorbeeld 2 Nm). Als een schroef met een te laag koppel wordt aangedraaid, kan de
verbinding te los zitten en niet veilig zijn. Als het koppel te groot is, kunnen schroeven en andere onderdelen
worden beschadigd of vernield.
MONTAGEINSTRUCTIES
Voor de montage heeft u het volgende
gereedschap nodig:
1. Inbussleutel 5 mm
2. Inbussleutel 4 mm
10
bmw_mini_lrlight_bda_210x148.indd 10
bmw_mini_lrlight_bda_210x148.indd 10
1
1
90°
1
5-8 Nm
2

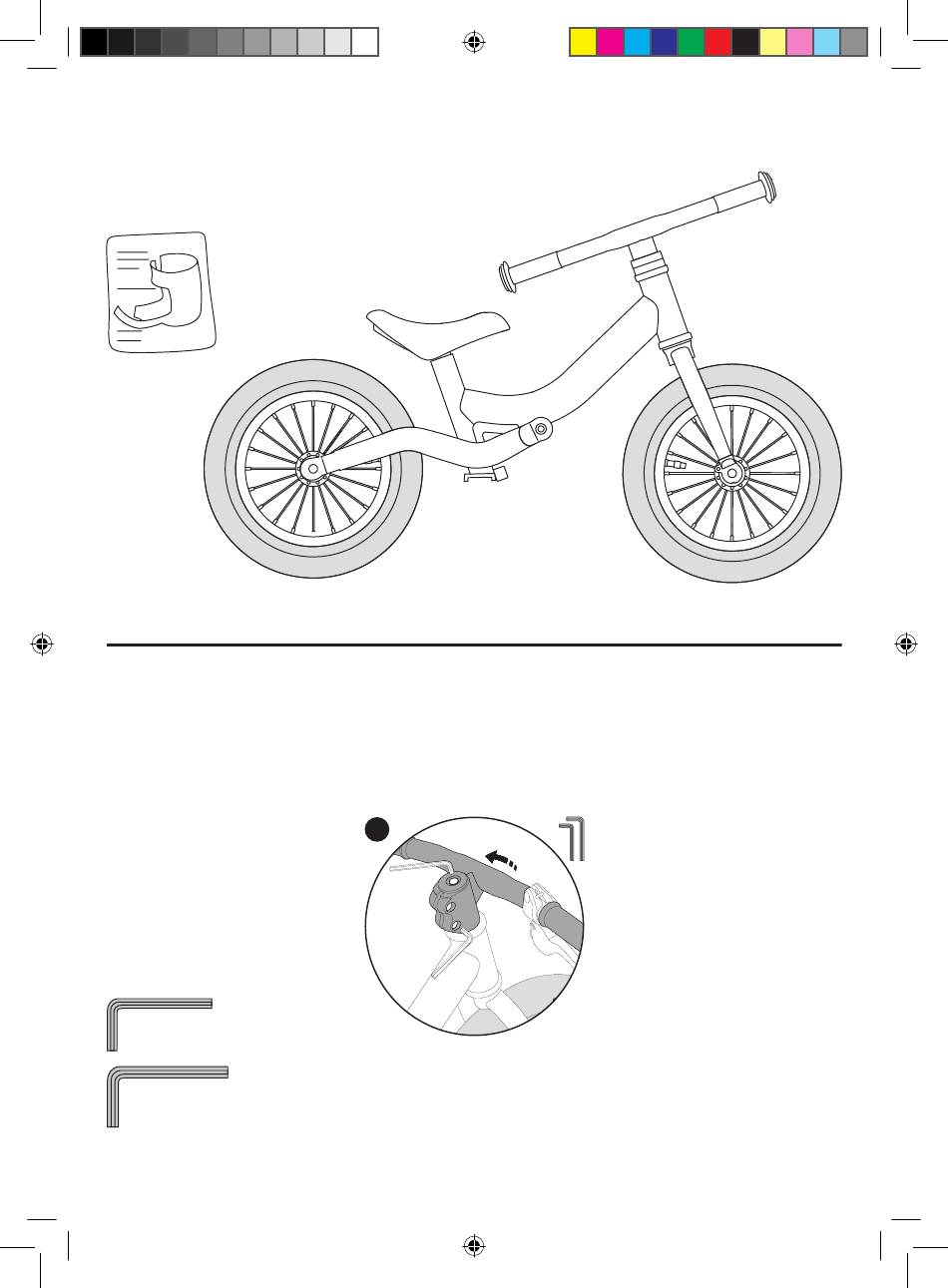

draai het stuur 90° en richt het voorwiel in
de rijrichting. Stel de stuureenheid met de
kopschroef (instelschroef) zodanig in dat
deze soepel en spelingvrij beweegt (1). Het
stuur mag niet wankelen. Draai daarna de
zijdelingse schroeven (2) vast (5-8 Nm).
NL
31.10.2023 10:12:04
31.10.2023 10:12:04
Inhoudsopgave
