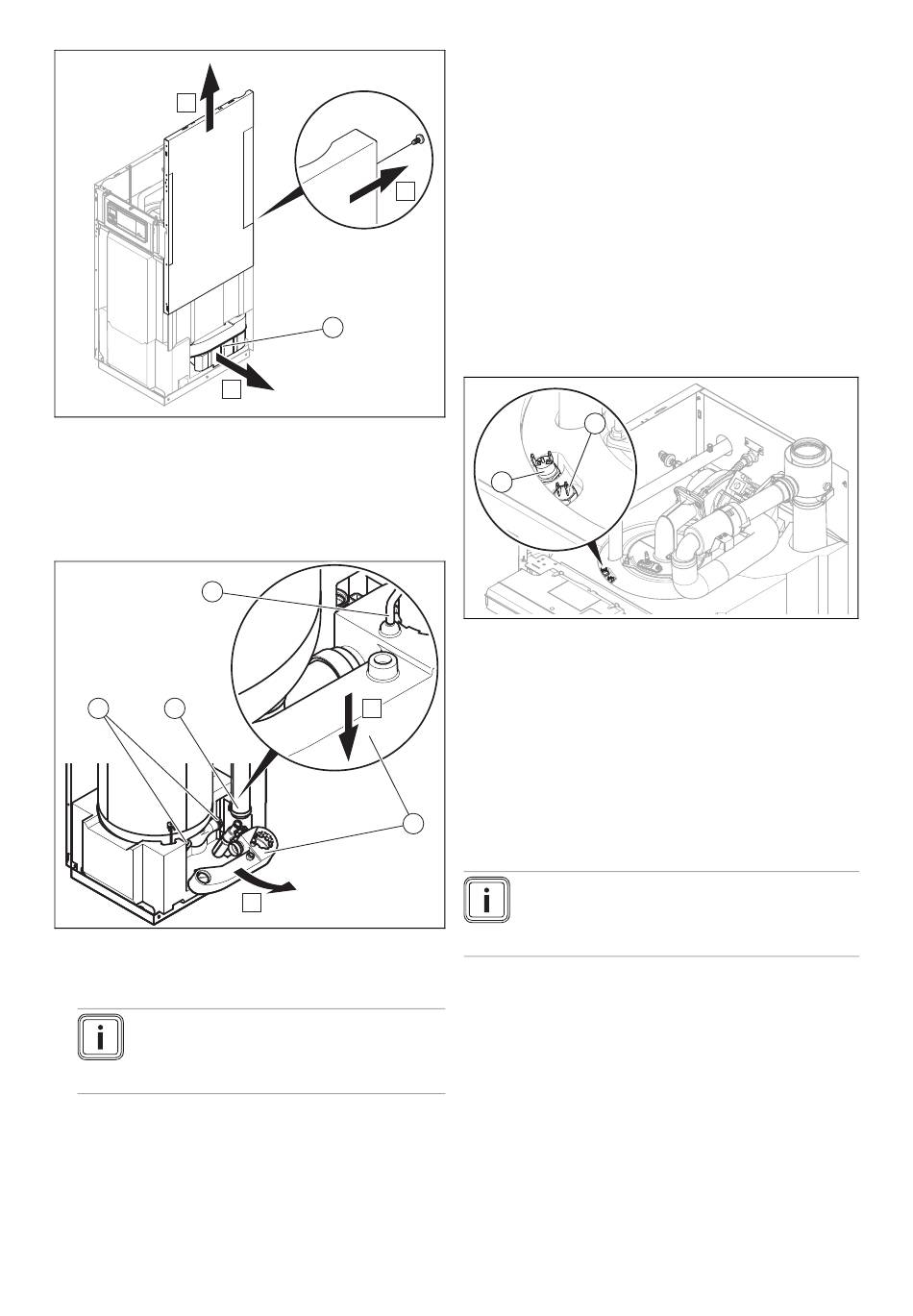

Verwijder de schroeven aan de rechter zijkant van de
mantel op de middelste steunbalk (2 schroeven), bene-
den (3 schroeven) en aan de achterwand (6 schroeven).
▶
Verwijder de rechter zijkant van de mantel naar boven
toe.
▶
Koppel de condensafvoer los van de warmtewisselaar.
▶
Verwijder zijdelings de EPS-houder (1).
4
2
3
▶
Druk de verbrandingsgasverzamelaar (5) naar beneden
om verbrandingsgasbuis (3) en warmtewisselaaraanslui-
tingen (2) los te maken.
Aanwijzing
Als de kleine zwarte kunststofboog te vast zit,
schuif dan m.b.v. een punttang de kunststof-
boog naar beneden.
▶
Maak de siliconenslang van de drukschakelaar los van
de verbrandingsgasverzamelaar (4).
▶
Trek de verbrandingsgasverzamelaar met sifon er zijde-
lings schuin uit.
▶
Reinig beide onderdelen en plaats ze weer in omge-
keerde volgorde.
0020222497_03 ecoVIT Installatie- en onderhoudshandleiding
1
C
A
B
Verhelpen van storingen 9
▶
Zorg ervoor dat de siliconenslang naar de drukschake-
laar correct is aangesloten.
▶
Sluit de condensafvoer aan.
▶
Schakel de stroomtoevoer weer in.
▶
Controleer de dichtheid van het verbrandingsgastraject
door de ventilator met het testprogramma P.10 te starten
(→ Pagina 16).
▶
A
Monteer aansluitend de mantel en neem het product in
gebruik.
9.9
Veiligheidstemperatuurbegrenzer of
aanvoertemperatuursensor vervangen
1.
Demonteer de voormantel. (→ Pagina 8)
2.
Demonteer de platen naast de elektronicabox en de
bovenste mantel. (→ Pagina 8)
3.
Klap de elektronicabox naar voren.
1
4.
Trek de kabel van de veiligheidstemperatuurbegrenzer
(1) of aanvoertemperatuursensor (2) los.
5.
Maak met een steeksleutel (gaffelsleutel) SW17 de vei-
ligheidstemperatuurbegrenzer of aanvoertemperatuur-
sensor los.
6.
Monteer de nieuwe veiligheidstemperatuurbegrenzer
of aanvoertemperatuursensor en trek draai handvast
(1,2 Nm) aan.
7.
Breng de kabel zonder kabelspanning stevig aan.
8.
Monteer de mantel en neem het product in gebruik.
5
9.10
Elektroden vervangen
Aanwijzing
Als het CO₂-gehalte in het tolerantiebereik ligt,
maar onder D.44 een waarde boven 350 wordt
weergegeven, moet u de elektroden vervangen
1.
Verbreek de verbinding van het product met het elektri-
citeitsnet.
2.
Demonteer de voormantel. (→ Pagina 8)
3.
Demonteer de platen naast de elektronicabox en de
bovenste mantel. (→ Pagina 8)
4.
Klap de elektronicabox naar voren.
2
25
