4 Montage
4.4

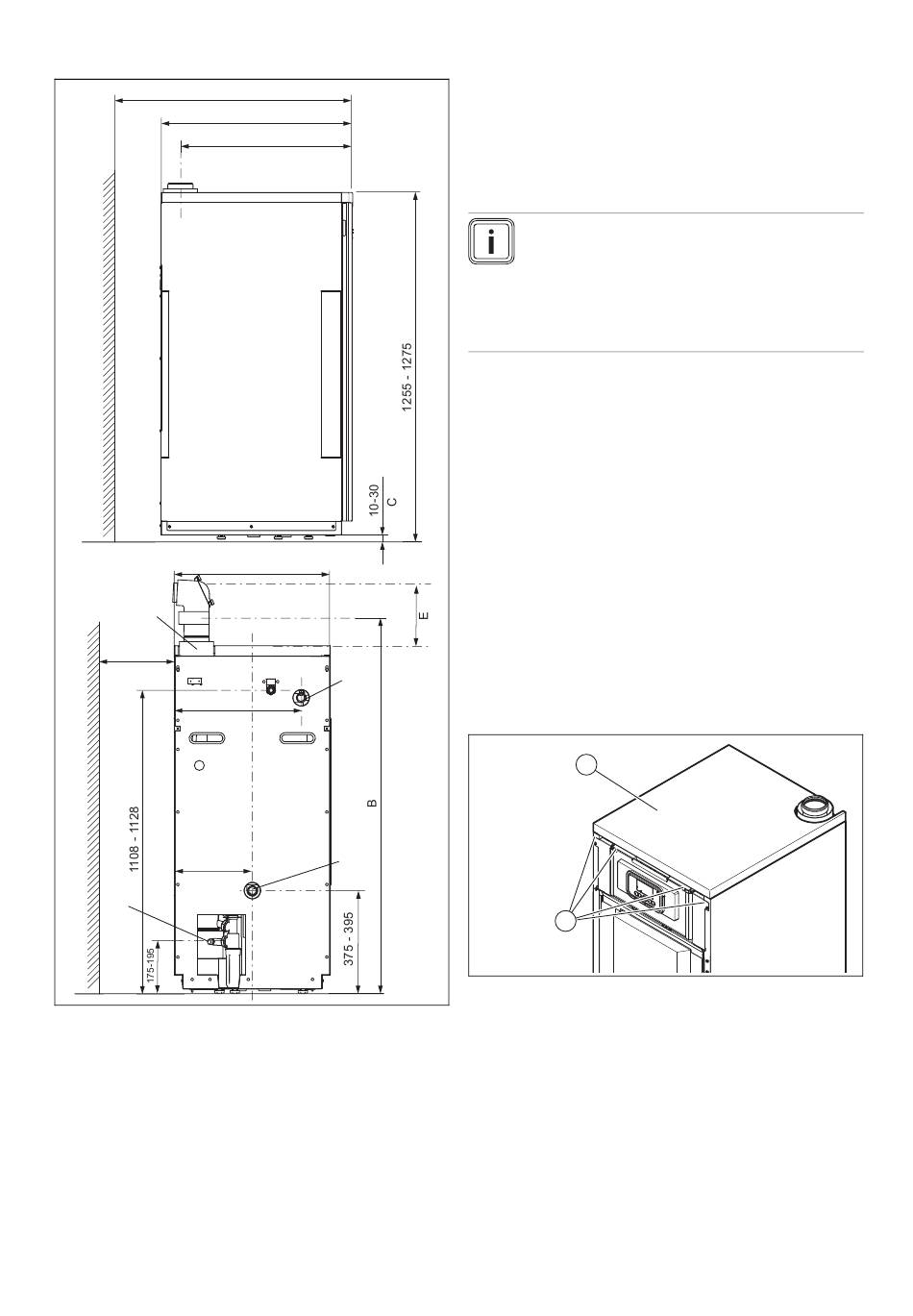

Productafmetingen en aansluitmaten
1000 D
Ø 80/125
A
285
Ø19
A
min. 500 mm
B
min. 1365 mm (verbran-
dingsgasaansluiting met
tussenstuk met meet-
opening)
C
Voeten met 20 mm in
hoogte verstelbaar
8
700
625
570
R1
464
R1
D
Vereiste wandafstand
300 mm voor de toe-
behoren buisgroep en
condenspomp
E
min. 500 mm
4.5
Afstanden tot brandbare componenten
Een afstand van het product tot componenten van brandbare
onderdelen, die groter is dan de (→ Pagina 8) minimumaf-
standen, is niet vereist.
Bij nominale warmtevermogen van het product treden geen
hogere temperaturen op dan de maximaal toegestane tem-
peratuur van 85 °C.
Aanwijzing
Zorg er echter voor dat er achter en naast het pro-
duct voldoende vrije ruimte overblijft om de con-
densafvoerleiding veilig boven een afvoer te kun-
nen positioneren of, indien nodig, een condens-
pomp aan te sluiten. De afvoer moet zichtbaar
zijn.
4.6
Product uitlijnen
▶
Lijn het product m.b.v. de in hoogte verstelbare voeten
horizontaal uit, om de afvoer van het condenswater uit de
verbrandingsgasverzamelaar te garanderen.
4.7
Frontmantel demonteren/monteren
4.7.1
Voormantel demonteren
1.
Trek de voormantel aan de bovenste rand naar voren.
2.
Til de voormantel uit de onderste houder.
4.7.2
Voormantel monteren
▶
Plaats de voormantel op de onderste houders en laat de
voormantel bovenaan vastklikken.
4.8
Bovenste mantel demonteren/monteren
4.8.1
Bovenste mantel demonteren
2
1
1.
Maak de bevestigingsschroeven (1) op de platen naast
de schakelkast los en verwijder ze.
2.
Til de bovenste mantel (2) vooraan op en trek dan naar
voren.
4.8.2
Bovenste mantel monteren
1.
Plaats de bovenste mantel in de houders van de zijwan-
den achteraan en schuif hem naar achteren.
2.
Druk de bovenste mantel naar beneden.
3.
Monteer de twee platen naast de schakelkast en beves-
tig ze met de bevestigingsschroeven.
