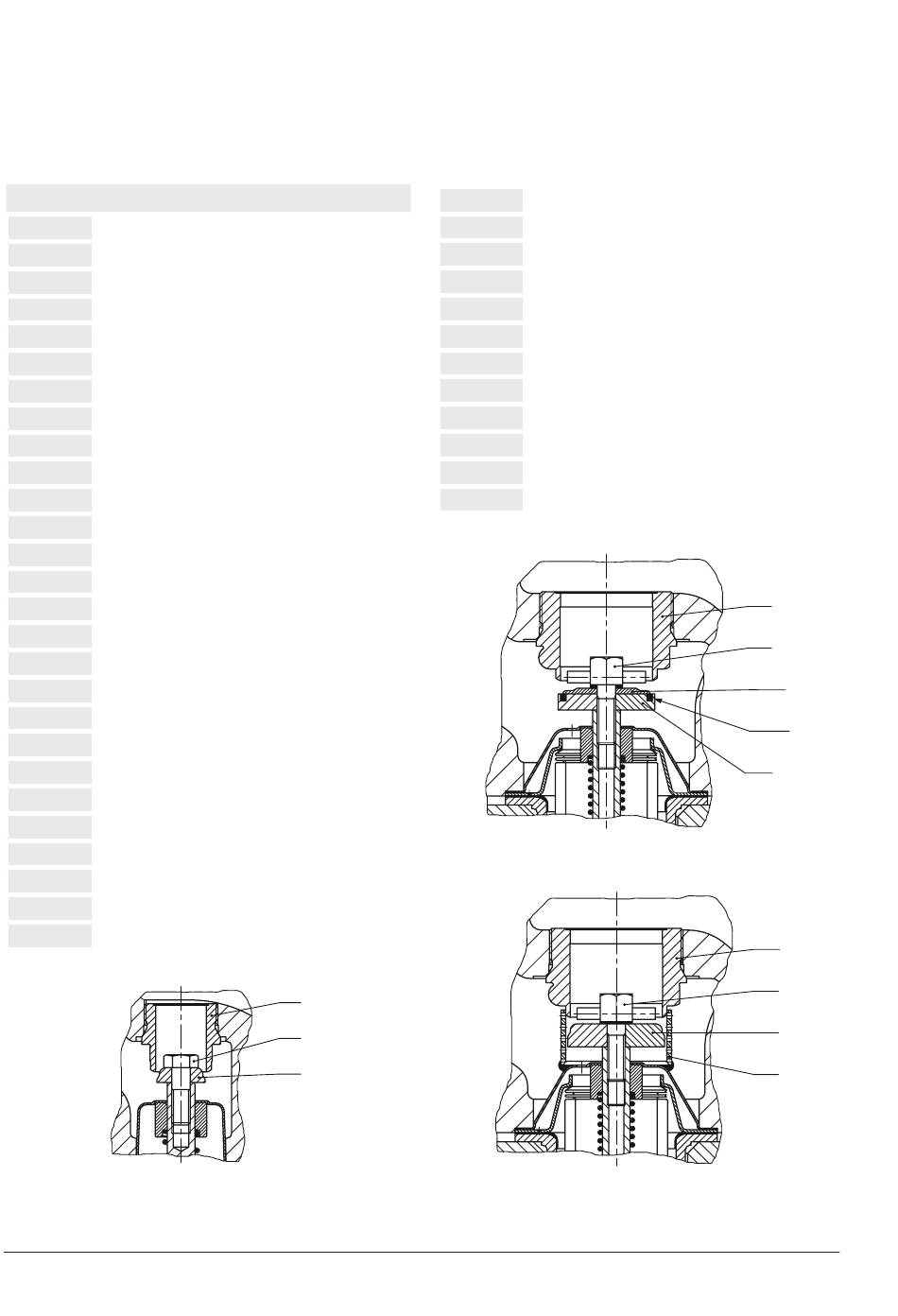

15.5 Reserveonderdelen
Uitvoering vanaf september 2012
1
Afdichtbalg
2
Balg, voll.
6
Wartelmoer
12
Ontlastingsschroef
16
Zitting
17
Plug
17.1
Voorloper kegel
17.2
Afdichtingsring
20
Behuizing
21
Geleidekap
25
Geleiding, voll. (DN 32 tot 100)
25, 26
Geleidebus, -buis (DN 15 tot 25)
27
Flensbuis
28
Ring
34
Flens
40
Instelwaarde-instelinstrument
42
Borgring
44
Draadeinden
46
Vlakke-afdichtingsring
51
Stiftschroef
52
Hexagonale moer
60
Geluiddemper
70, 71
Veer
73
Stopdop met bevestigingsbeugel
74
Veerplaat
75
Vlakke-afdichtingsring
76
Axiale naaldlager
Standaarduitvoering DN 15 tot 25
15-2
101, 102 Afdekplaat, voll.
112 - 114 Hexagonale moer
16
12
17
77
Tegenschijf
79
Hexagonale moer
80
Beugel
103
Draadnippel
104
Membraanas
105
Membraanschotel
106
Membraanschijf
108
Regelmembraan
111
Hexagonale schroef
116
Ring
Uitvoering met plug met zachte afdichting
Uitvoering met geluiddemper
16
12
17.1
17.2
17
16
12
17
60
