Toro 30648 Installatie-Instructies pagina 4
Aanvulset voor achteruitworp basismaaidek van 157 cm en 183 cm inch voor groundsmaster 3400 tractie-eenheden

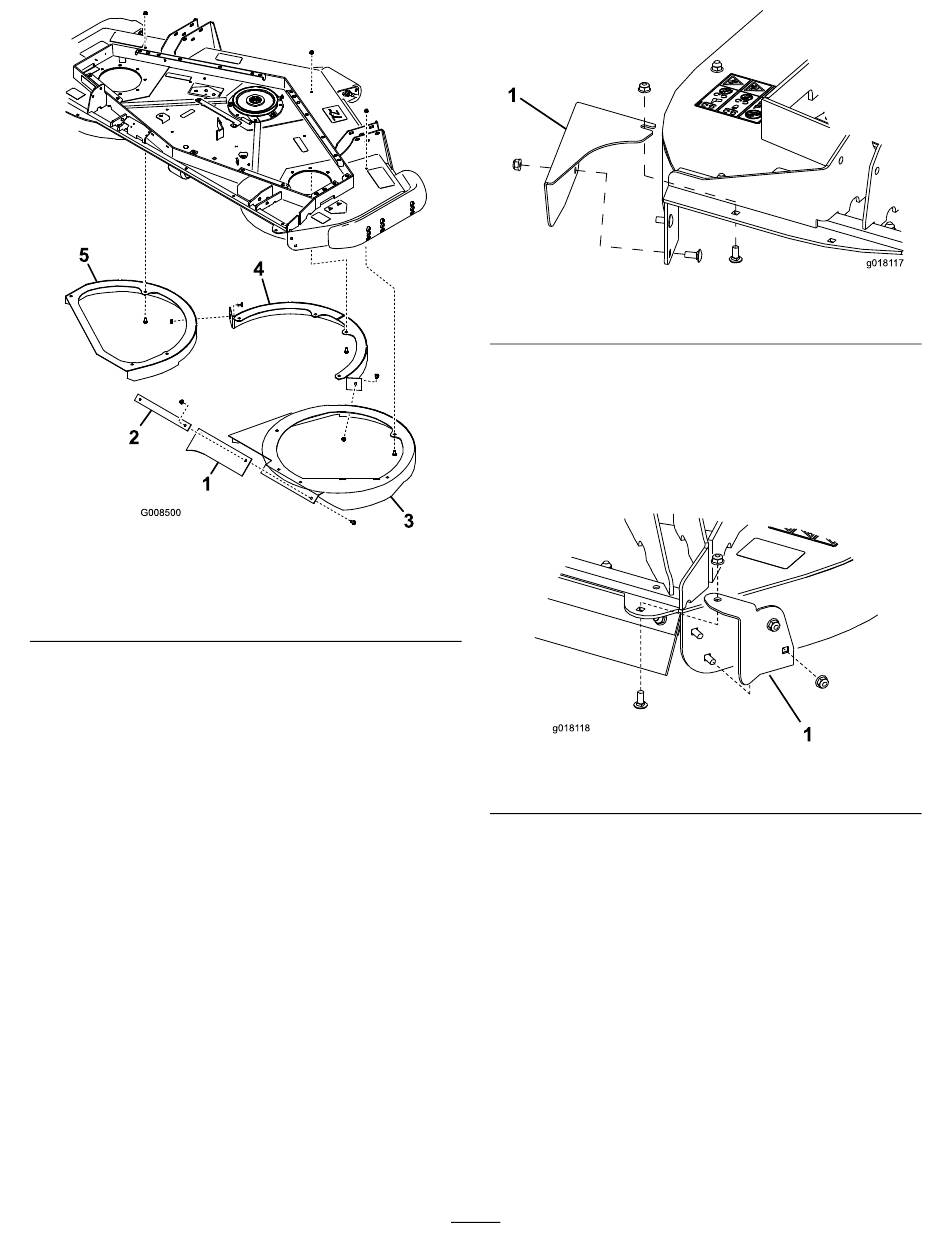

Figuur 10
1. Buitenste flap
2. Buitenste band
3. RH kamer
4. Monteer de kamers losjes aan de onderzijde van
het maaidek met (13) 5/16 x 3/4 inch slotbouten
en flensmoeren. De boutkoppen moeten in het
maaidek geplaatst worden. Plaats de kamers zoals
wordt getoond in Figuur 10.
Opmerking: Gebruik 4 bouten en moeren voor de
linkerkamer, 4 voor de middelste kamer en 5 voor de
rechterkamer.
5. Monteer de buitenste kamers losjes aan de middelste
kamer met (2) 5/16 x 3/4 inch slotbouten en
flensmoeren (Figuur 10).
6. Monteer de steunbeugel aan de linkerachterhoek van
het maaidek met (3) 5/16 x 3-/4 inch slotbouten en
flensmoeren (Figuur 11).
4. Middelste kamer
5. L.H. kamer
1
1. Steunbeugel
7. Draai de bevestigingen vast.
8. Monteer losjes de zijkant van het R.H. voetschild
aan de rechterachterhoek van de snij-eenheid met (2)
5/16 x 3/4 in. draagbouten en flensmoeren. Plaats
de bouten van binnenuit. Plaats de plaat zoals wordt
getoond in Figuur 12.
g0181 18
1. L.H. voetschild
9. Monteer de bovenzijde van het voetscherm aan
het maaidek met een 5/16 x 3/4 inch slotbout
en flensmoer (Figuur 12). Plaats de bouten van
binnenuit.
10. De buitenste flap, de buitenste band en de buitenste
hoek werden voorgemonteerd in de fabriek
(Figuur 13).
4
Figuur 11
1
Figuur 12
g0181 17
