Aanvulset voor achteruitworp basismaaidek van 157 cm en 183 cm inch voor groundsmaster 3400 tractie-eenheden
2
g0181 19
1. Buitenste flap
2. Buitenste band

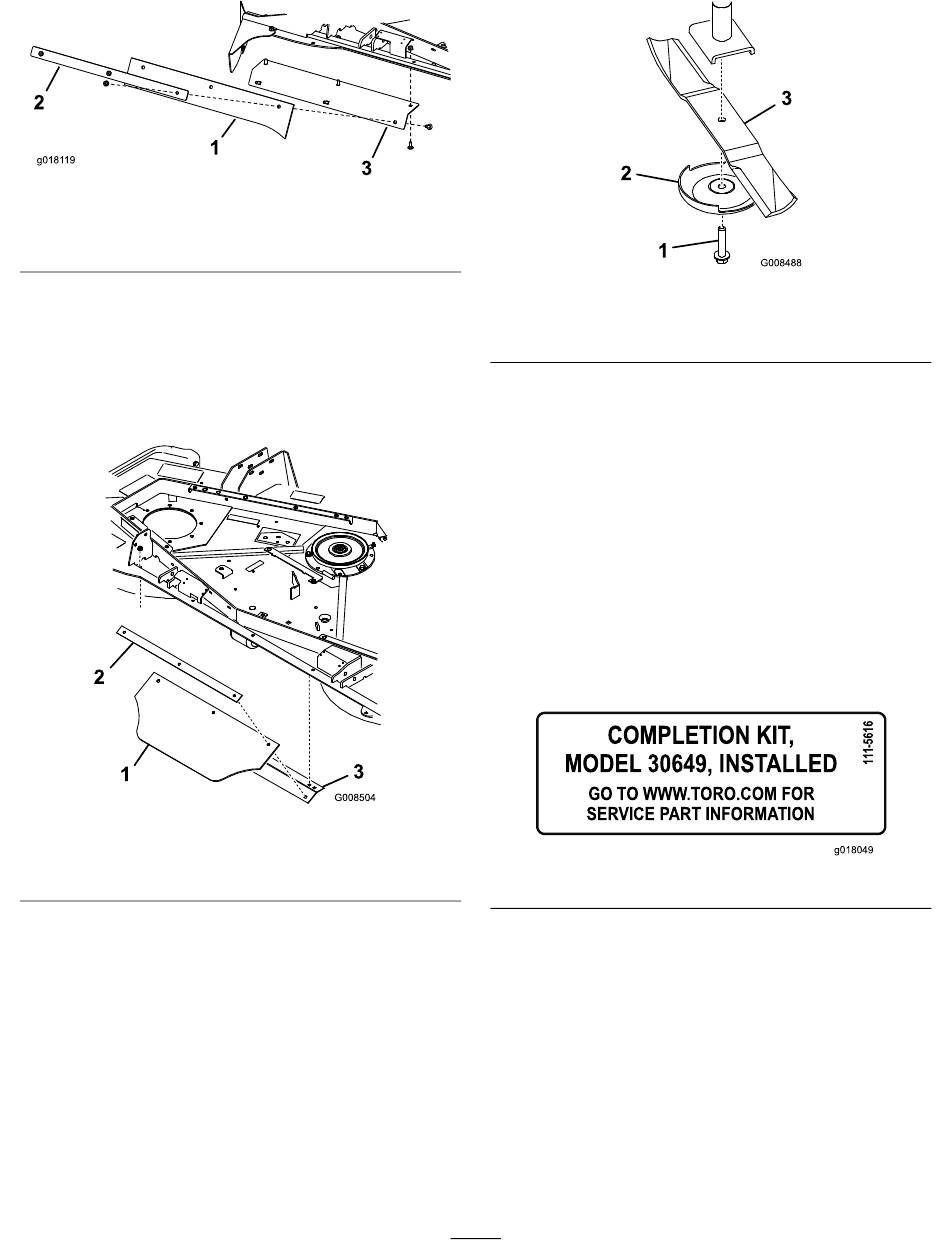

11. Monteer het geheel achteraan het maaidek met
(3) 5/16 x 3/4 inch slotbouten en flensmoeren
(Figuur 13).
12. De middelste flap, de middelste band en de middelste
hoek werden voorgemonteerd in de fabriek
(Figuur 14).
1. Middelste flap
2. Middelste band
13. Monteer het geheel achteraan het maaidek met
(2) 5/16 x 3/4 inch slotbouten en flensmoeren
(Figuur 14).
14. Monteer de messen, de antiscalpeercups en de
mesbouten. Draai de mesbouten vast met een torsie
van 115-149 Nm.
1
3
Figuur 13
3. Buitenste hoek
Figuur 14
3. Middelste hoek
1. Mesbout
2. Antiscalpeercup
Belangrijk: Het gebogen deel van het mes moet
naar de binnenzijde van het maaidek wijzen om
een goede maaikwaliteit te garanderen.
15. Draai de messen om te controleren of zij nergens
tegenaan komen.
16. Draai alle montagemoeren vast.
17. Monteer de kappen op de bovenkant van het
maaidek.
18. Verwijder de blokken en laat het maatdek neer.
19. Bevestig een identificatiesticker bovenop het maaidek
bij het serieplaatje (Figuur 16 en Figuur 17). Zorg
ervoor dat het montage-oppervlak schoon is.
COMPLETION KIT,
MODEL 30649, INST ALLED
GO T O WWW.TORO.COM FOR
SER VICE PART INFORMATION
Bevestig deze identificatiesticker (onderdeel nr.
111–5616) op de maaidekken van 183 cm
5
Figuur 15
3. Mes
g018049
Figuur 16
