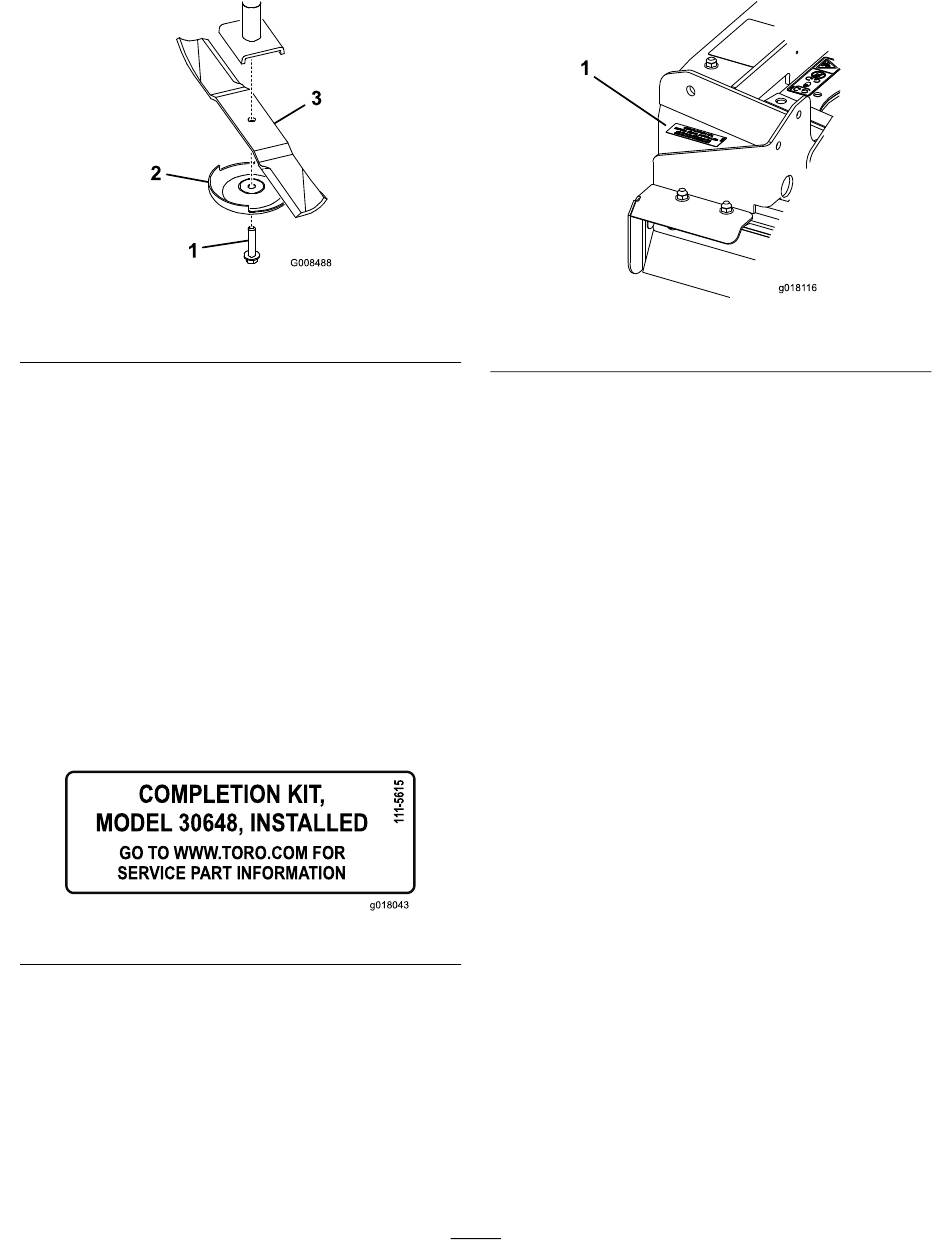

Toro 30648 Installatie-Instructies pagina 3
Aanvulset voor achteruitworp basismaaidek van 157 cm en 183 cm inch voor groundsmaster 3400 tractie-eenheden
1. Mesbout
2. Antiscalpeercup
Belangrijk: Het gebogen deel van het mes moet
naar de binnenzijde van het maaidek wijzen om
een goede maaikwaliteit te garanderen.
14. Draai de messen om te controleren of zij nergens
tegenaan komen.
15. Draai alle montagemoeren vast.
16. Monteer de kappen op de bovenkant van het
maaidek.
17. Verwijder de blokken en laat het maatdek neer.
18. Bevestig een identificatiesticker bovenop het maaidek
bij het serieplaatje (Figuur 8 en Figuur 9). Zorg
ervoor dat het montage-oppervlak schoon is.
Bevestig deze identificatiesticker (onderdeel nr.
111-5615) op de maaidekken van 157 cm.
COMPLETION KIT,
MODEL 30648, INST ALLED
GO T O WWW.TORO.COM FOR
SER VICE PART INFORMATION
Figuur 7
3. Mes
g018043
Figuur 8
1
1. Identificatiesticker
183 cm Rear Discharge Kit
installatie
1. Plaats het maaidek op blokken zodat het niet per
ongeluk naar beneden kan vallen.
2. Verwijder de kappen van de bovenkant van het
maaidek.
3. De buitenste flap aan de rechterkant en de buitenste
band zijn voorgemonteerd aan de rechterkamer
(Figuur 10).
3
g0181 16
Figuur 9
