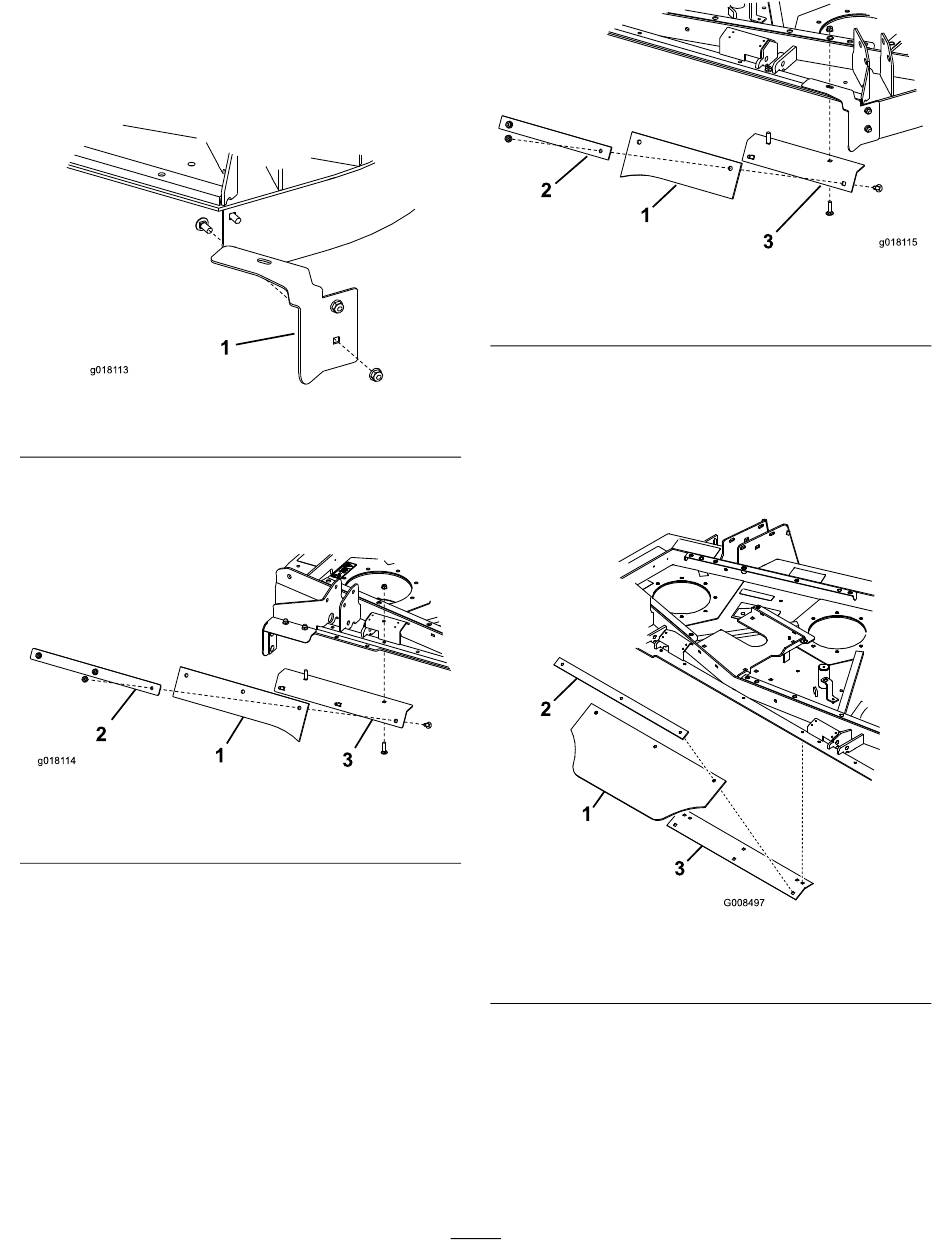

6. Monteer losjes het rechtervoetscherm aan de
rechterachterhoek van het maaidek met (2) 5/16 x
3/4 in. slotbouten en flensmoeren. Plaats de bouten
van binnenuit. Plaats de plaat zoals wordt getoond
in Figuur 3.
g0181 13
1. L.H. voetschild
7. De 426 mm lange buitenste flap, de buitenste band
en de buitenste hoek werden voorgemonteerd in de
fabriek (Figuur 4).
2
g0181 14
1. Buitenste flap
2. Buitenste band
8. Monteer het geheel aan de linkerachterhoek van het
maaidek met (2) 5/16 x 1-1/4 inch slotbouten en
flensmoeren (Figuur 4).
9. De 305 mm lange buitenste flap, de buitenste band
en de buitenste hoek werden voorgemonteerd in de
fabriek (Figuur 5).
1
Figuur 3
1
3
Figuur 4
3. Buitenste hoek
2
1
1. Buitenste flap
2. Buitenste band
10. Monteer het geheel samen met het voetscherm
aan de achterkant van het maaidek met (2) 5/16 x
1-1/4 inch slotbouten en flensmoeren (Figuur 5).
11. De 635 mm lange middelste flap, de middelste band
en de middelste hoek werden voorgemonteerd in de
fabriek (Figuur 6).
1. Middelste flap
2. Middelste band
12. Monteer het geheel achteraan het maaidek met
(3) 5/16 x 1-1/4 inch slotbouten en flensmoeren
(Figuur 6).
13. Monteer de messen, de antiscalpeercups en de
mesbouten (Figuur 7). Draai de mesbouten vast met
een torsie van 115-149 Nm.
2
3
Figuur 5
3. Buitenste hoek
Figuur 6
3. Middelste hoek
g0181 15
