13.2
Optionele ingangskabel
Invoerkabel lengte: 3 m (10 ft)
A

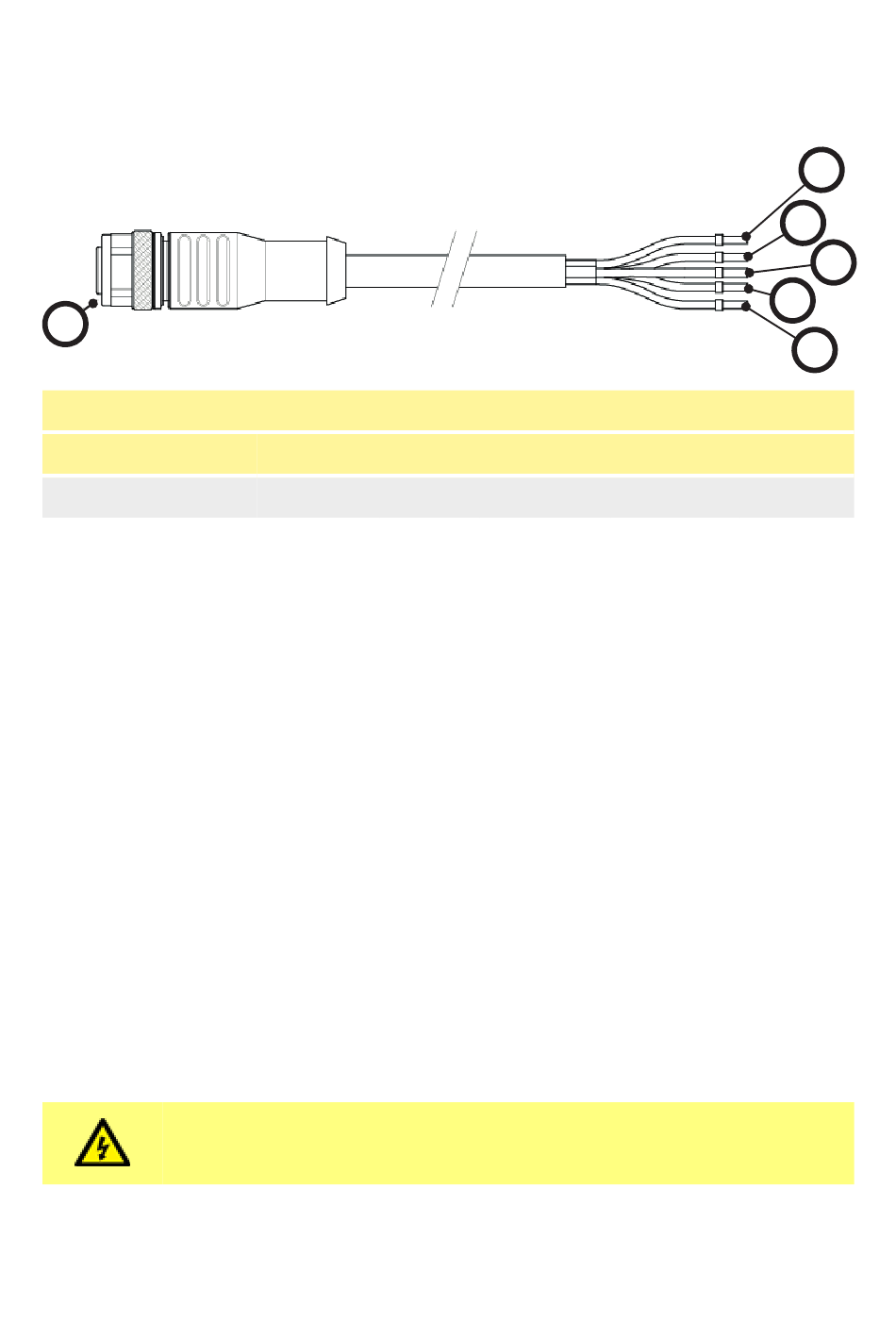

Figure 12 - Optionele ingangskabel
A
Blauw inzetstuk
Externe stop
Afhankelijk van de polariteit die in het menu bedieningsinstellingen is ingesteld, zal de
toepassing van een 5 V tot 24 V signaal op pin 1 de pomp in alle bedrijfsmodi STOPPEN. In
manuele en analoge modus start de pomp als het signaal is opgeheven. De gebruiker kan deze
ingang opnieuw configureren in het het menu bedieningsinstellingen, zodat de pomp zal draaien
wanneer het signaal wordt toegepast en zal stoppen als er geen signaal op pin 1 doorkomt.
De MAX-toets zal functioneren in de handmatige modus, ongeacht de externe STOP-ingang. Dit
maakt priming mogelijk zonder de noodzaak de pompinstellingen te veranderen of de
ingangskabel los te koppelen.
Extern contact - alleen Unversal en Universal+ modellen
Digitale puls ingang min. 5 V, min. pulsduur 40 ms maximum duur1000 ms. Deze ingang wordt
gebruikt om een door een gebruiker gedefinieerde dosisomvang te activeren. Raadpleeg het
onderdeel betreffende contactmodi.
Snelheid: analoge ingang
De snelheid van deze pomp kan op afstand worden gestuurd door een analoog spanningssignaal
binnen het bereik van 4-20 mA.
Het analoge signaal moet worden toegepast op pin 3 van de M12 ingangsconnector. De pomp
biedt een oplopende snelheid voor een stijgend besturingssignaal.
Het Universal+ model kan door de gebruiker worden gekalibreerd om de snelheid proportioneel
of omgekeerd proportioneel te regelen naar het inkomende mA-signaal.
4-20 mA circuitimpedantie: 250 Ω.
Keer de polariteit van de klemmen niet om. Als de polariteit wordt
omgekeerd, loopt de motor niet.
m-qdos-allmodels-nl-08
Br
W
Bruin
Wit
Bl
Bk
Blauw
Zwart
Br
W
Bl
Bk
Gy
Gy
Grijs
40
