Pompbediening
Opmerking: De onderdelen "Toetsfuncties (alleen Manual/Handmatig, PROFIBUS, Universal en
Universal+)" onder tot en met "Hulp (alleen Manual/Handmatig, PROFIBUS, Universal en
Universal+)" op pagina125 zijn alleen van toepassing op Handmatig, PROFIBUS, Universal en
Universal+. Het is slechts mogelijk om de pomp op afstand te bedienen via de geleverde ingang
en uitgang (I/O).
18.1
Pompbediening (pomp op afstand)
De pomp of afstand werkt in verhouding met het analoge signaal dat wordt gegeven. De
standaardcijfers zijn 4,1 mA = 0 tpm, 19,8 mA = 125 tpm.
Om de pomp extern te stoppen, dient een signaal, minimaal 5 V, maximaal 24 V, op ingangspin
1 te worden toegepast. Om de pomp tegengesteld te laten lopen, dient een signaal, minimaal
5 V, maximaal 24 V op ingangspin 5 te worden toegepast.
18.2
Pompbediening (alleen Manual/Handmatig, PROFIBUS,
Universal en Universal+)
Toetsfuncties (alleen Manual/Handmatig, PROFIBUS, Universal en Universal+)
10
9
8
7

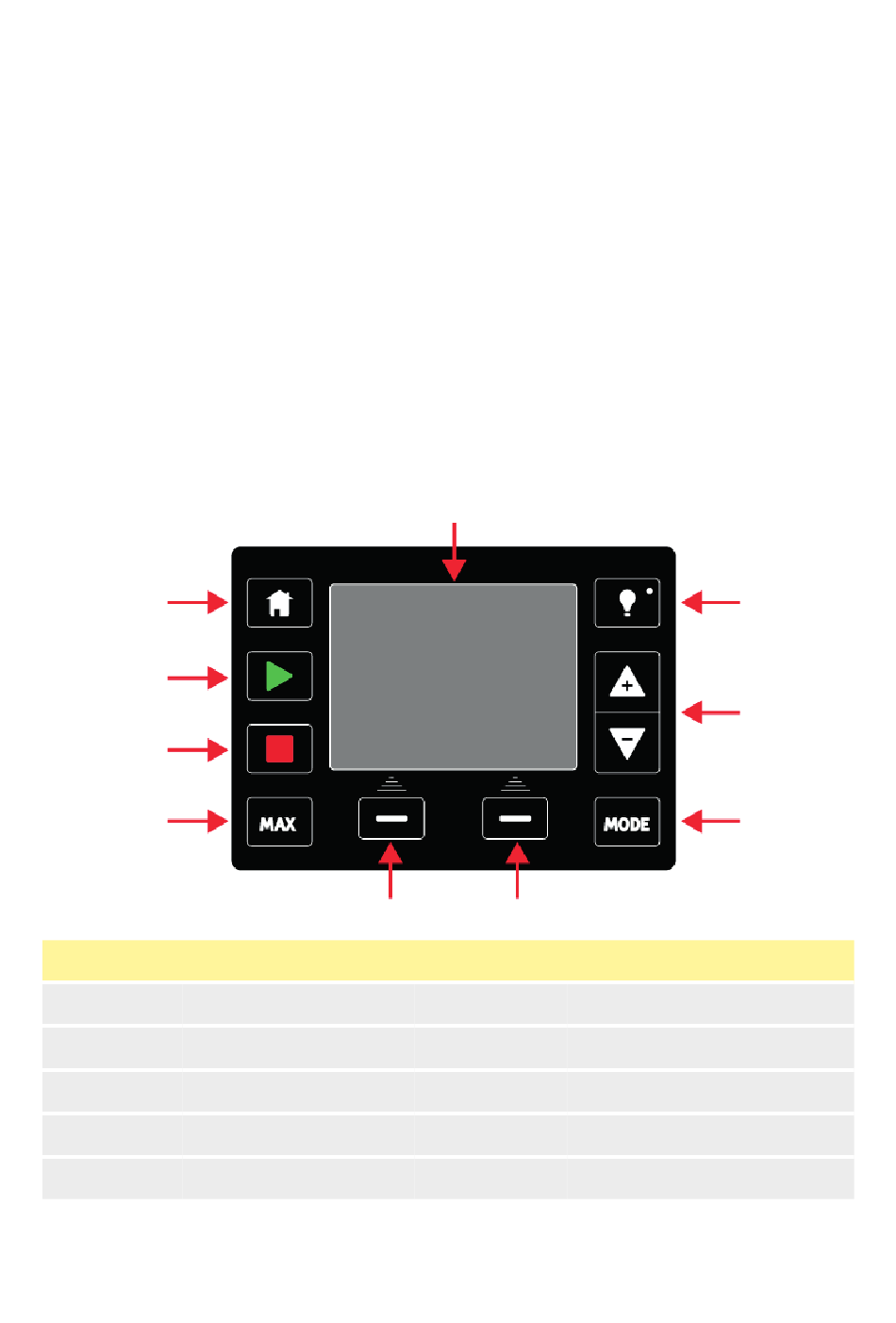

Figure 20 - Toetsfuncties
1.
3.
5.
7.
9.
m-qdos-allmodels-nl-08
Kleuren TFT-scherm
+/- Toetsen
Rechterfunctie
Max/aanzuigen
Start
1
6
5
2.
4.
6.
8.
10.
2
3
4
Achtergrondverlichting
Modus
Linkerfunctie
Stop
Home
