Een analoog spanningssignaal binnen het bereik van 4- 20 mA tot 250 Ω impedantie is
beschikbaar tussen pin drie en pin vier van de uitgangconnector. De spanning is vast en
rechtstreeks in proportie met de rotatiesnelheid van de pompkop. 4 mA = nul snelheid; 20 mA =
maximum snelheid.
De Universal+ versie heeft ook een optie die aansluit op de 4-20 mA schaal ingang, als dit door
de gebruiker is geherconfigureerd. Deze optie is beschikbaar in het menu
Besturingsinstellingen.
Opmerking: Als de mA-output moet worden gebruikt voor het uitlezen van een multimeter,
moet een 250O-weerstand in serie worden geschakeld.
13.4
Optionele uitgangskabel
Uitgangskabel lengte: 3 m (10 ft)
A

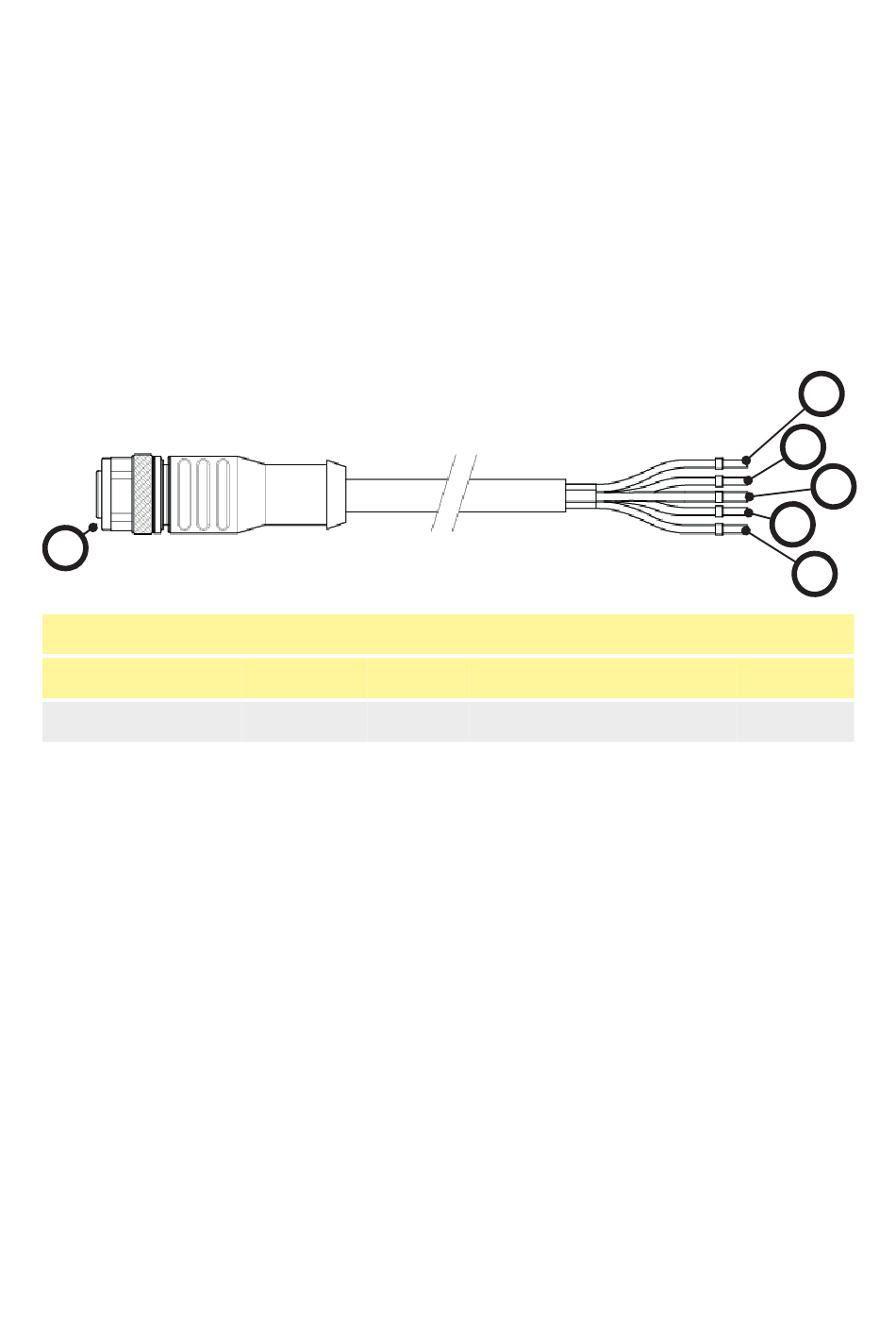

Figure 16 - Optionele uitgangskabel
A
Geel inzetstuk
m-qdos-allmodels-nl-08
Br
W
Bruin
Wit
Bl
Bk
Blauw
Zwart
Br
W
Bl
Bk
Gy
Gy
Grijs
