Modulaire elektrische lineaire aandrijvingen OSP-E

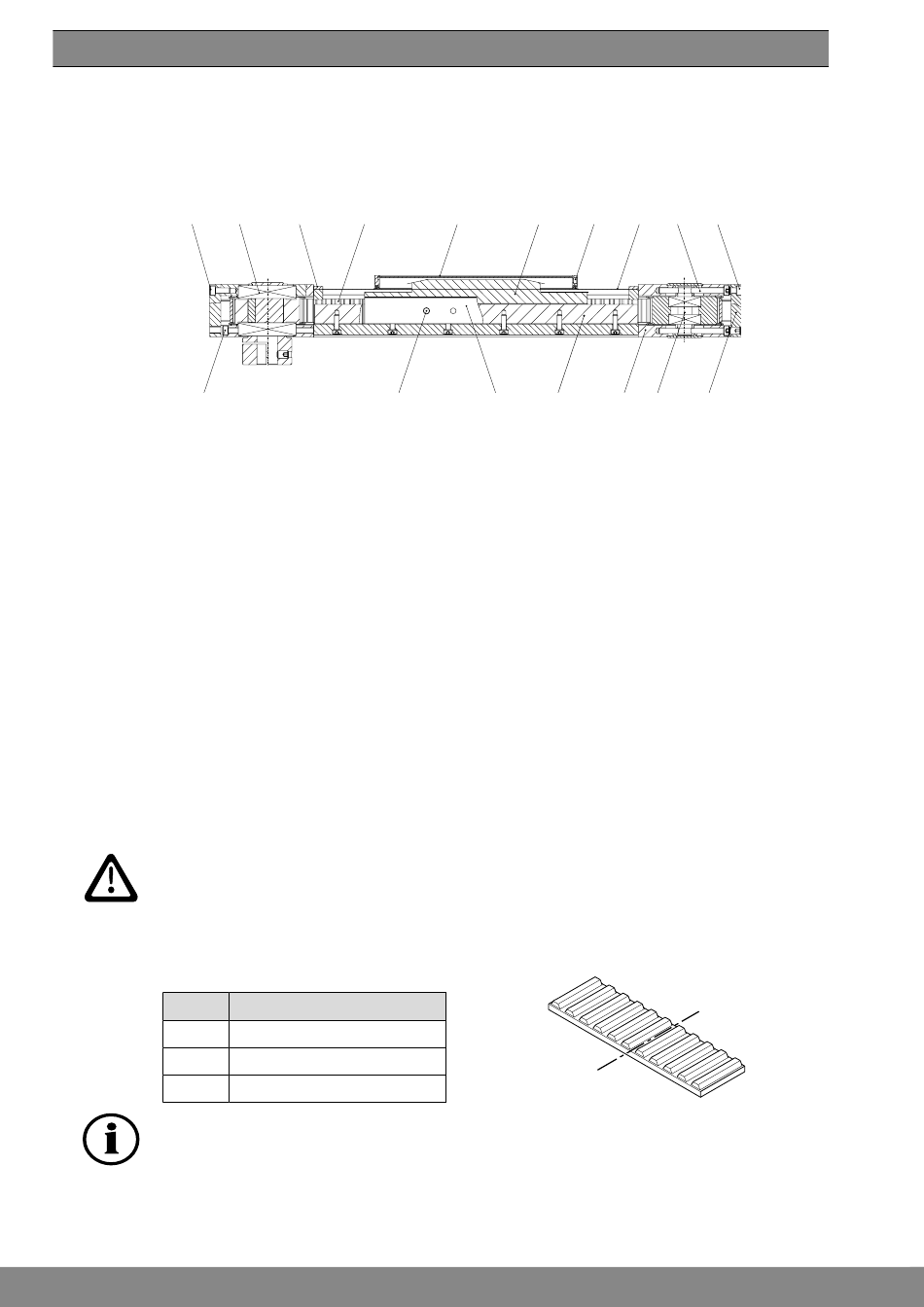

7.3.5 Tandriem vervangen
OSP-E..BHD
Lineaire aandrijving met tandriem en geïntegreerde geleiding
1
11
•
Motor/aandrijfeenheid alsmede alle overige daaraan bevestigde onderdelen losmaken en verwijderen.
•
Demonteer alle delen die op de meenemer bevestigd zijn.
•
Bevestigingsschroeven (7) aan beide zijden losdraaien. De beide afdekkingen met de schrapers aan de
kopse kant verwijderen en de afdekplaat (5) uit de groef van de slede schuiven.
•
Klemstukken (3) verwijderen zodat de afdekstrip (8) uitgebouwd kan worden.
•
De vier bevestigingsschroeven (10) losdraaien/verwijderen en de afdekplaat (17) wegnemen.
•
De beide spanschroeven (9) van de tandriem lichtjes losdraaien om de spanning van het tandriemwiel
(16) te nemen.
•
De vier bevestigingsschroeven van de behuizing (15) losmaken en verwijderen.
•
De behuizing (15) naar achteren toe afnemen totdat de tandriem (4) met de hand samengedrukt kan
worden, zodat hij door de gleuf van het aluminiumprofiel gehaald kan worden (draai de spanschroeven
van de tandriem desnoods verder los).
•
Bevestigingsschroeven (1) verwijderen en afdekplaat wegnemen.
•
Bevestigingsschroeven (11) verwijderen en behuizing van de aandrijving verwijderen.
OSP-E..BHD met kogelomloopgeleiding: slede met kogelomloopgeleiding (6) alleen door trekken aan de
•
aandrijvingsbehuizing (2) tot aan het eind van de geleiderail (14) brengen. Meegeleverde transportbe-
veiliging voor kogels uit het servicepakket voorzichtig in de loopsledes plaatsen. Vervolgens sledes (6),
tandriem (4) en behuizing (15) volledig verwijderen.
OSP-E..BHD met rolgeleiding: behuizing van de aandrijving (2) inclusief slede met rolgeleiding (6), tand-
riem (4) en behuizing (15) verwijderen.
•
Cilinderkopschroeven (12) verwijderen om de klemplaat van de tandriem (13) te kunnen uitbouwen.
•
Nu kunt u de tandriem wegnemen.
Opgelet
Controleer de gedemonteerde onderdelen op slijtage en vervang deze indien nodig.
De tandriem mag niet geknikt worden; dit kan beschadigingen tot gevolg hebben.
Let bij het monteren van de tandriem en de slede op de bewegingsrichting! (Klemming in de slede)
Verdraai de tandriem niet. Let op de positie van de behuizing van de aandrijving.
Controleer of de nieuw in te bouwen tandriem de juiste lengte heeft en kort deze indien nodig volgens onder-
staande tabel in.
Diameter
25
32
50
Informatie
De tandriem dient te worden afgesneden in het dal tussen twee tanden van de riem.
2
3
4
12
Lengte tandriem OSP-E..BHD
2 x Slaglengte + 830 mm
2 x Slaglengte + 960 mm
2 x Slaglengte + 1310 mm
5
7
6
13
14
Snede
Schnitt
18
8
9
10
17
15
16
