Onderhoud/reparatie
Opgelet
Onderhouds- en reparatiewerkzaamheden mogen enkel door getraind en geschoold personeel worden ver-
richt.
De machine of de locatie waarin gewerkt wordt, moet beveiligd zijn!
8.3.1 Reiniging
De lineaire aandrijving dient altijd vrij van verontreinigingen gehouden te worden, vooral het opper-vlak tus-
sen de afdekstrip en het aluminiumprofiel resp. de schrapers op de meenemer.
Voor het reinigen mogen alleen niet agressieve schoonmaakmiddelen en niet pluizende doeken worden ge-
bruikt.
Opgelet
Na elke schoonmaakbeurt moeten de betreffende onderdelen gesmeerd worden.
8.3.2 Smering
De aslagers zijn voor hun gehele levensduur gesmeerd.
Voor het smeren van de lineaire aandrijvingen met trapezium- en spindel-as dient vooral met de volgende
werkomstandigheden rekening te worden gehouden:
•
de belasting
•
de snelheid
•
de temperatuur
•
de omgevingsomstandigheden
van de lineaire aandrijvingen.
Smeermiddel voor trapezium-, spindel-as en cilinderbuis
•
Parker Hannifin-Fett 2
Controle lineaire aandrijving OSP-E..SB en OSP-E..SBR
Voer een visuele controle uit na een gebruiksduur van max. 3000 km of 12 maanden.
Regelmatige controle lineaire aandrijving OSP-E..ST en OSP-E..SR
Voer een visuele controle uit na een gebruiksduur van max. 300 km of 24 maanden.
Controle smering
•
Overtuig u ervan dat de afdekstrip resp. de zuigerstang altijd aan beide zijden een dunne smeerfilm
heeft.
•
Overtuig u ervan dat de spindels met een dunne smeerfilm bedekt zijn. Voor dit doel moet u de klemstuk-
ken van de buitenband losmaken, zodat u deze gemakkelijk omhoog kunt tillen.

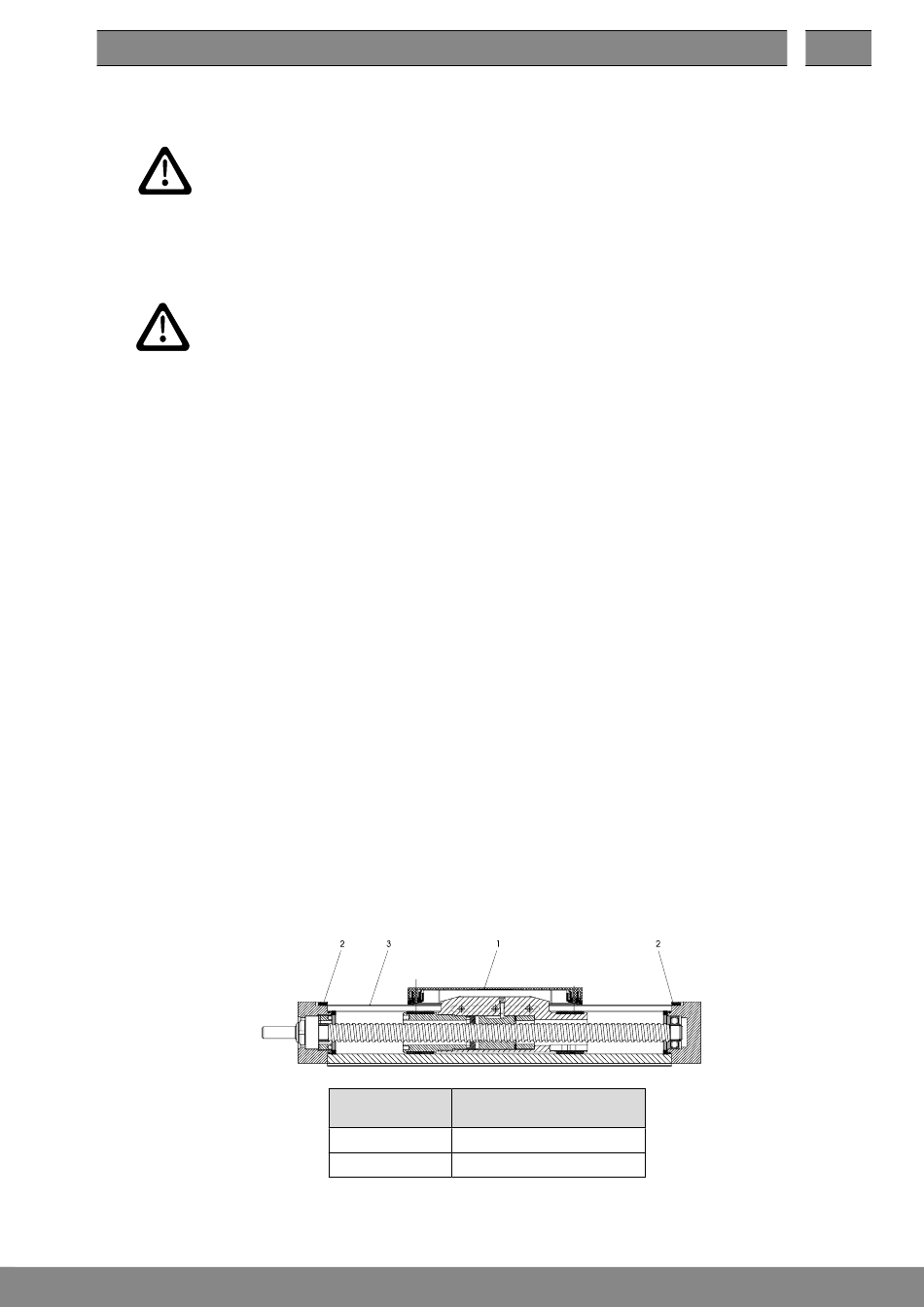

Smeren van de spindels van lineaire aandrijving OSP-E..SB en OSP-E..ST
•
Meenemer (1) in middelste stand schuiven.
•
Klemstukken (2) losmaken en buitenband (3) omhoog tillen.
•
Breng vet aan op de spindel-as en aan de binnenzijde van de buis.
•
De meenemer met de hand enkele malen over de gehele lengte van de geleiding heen- en weer schuiven.
•
Buitenband weer vastklemmen.
(HO-vet 2 identificatienr. #15071 tube 45 gr)
Aandraaimomenten
Schroefdraad
verzonken schroeven
M 3
0,5 ± 0,1 Nm
M 4
2,2 ± 0,1 Nm
29
