8.2
Constructie en werking
8.2.1 Algemene constructie
De lineaire aandrijvingen worden gebruikt op plaatsen waar lasten getransporteerd en/of precies gepositio-
neerd moeten worden.
Door combinatie van meerdere lineaire aandrijvingen is een 2D of 3D toepassing mogelijk.
•
Op een aluminium profiel met zwaluwstaartgroeven zijn aan de kopse kant de behuizingen gemonteerd
die voor de aandrijfelementen nodig zijn.
•
In de cilinderbuis wordt een meenemer bewogen waaraan aan beide zijde steunringen zijn aangebracht.
Deze beperken de wrijving tot een minimum.
•
De last wordt aan de draadgaten op de meenemer bevestigd.
•
De buitenband van roestvast staal voorkomt het binnendringen van vuil in de cilinderbuis.
•
De positieregistratie verloopt via de op de zuiger gemonteerde permanentmagneet.
•
De lineaire aandrijving wordt bevestigd via de draadgaten in de deksels.

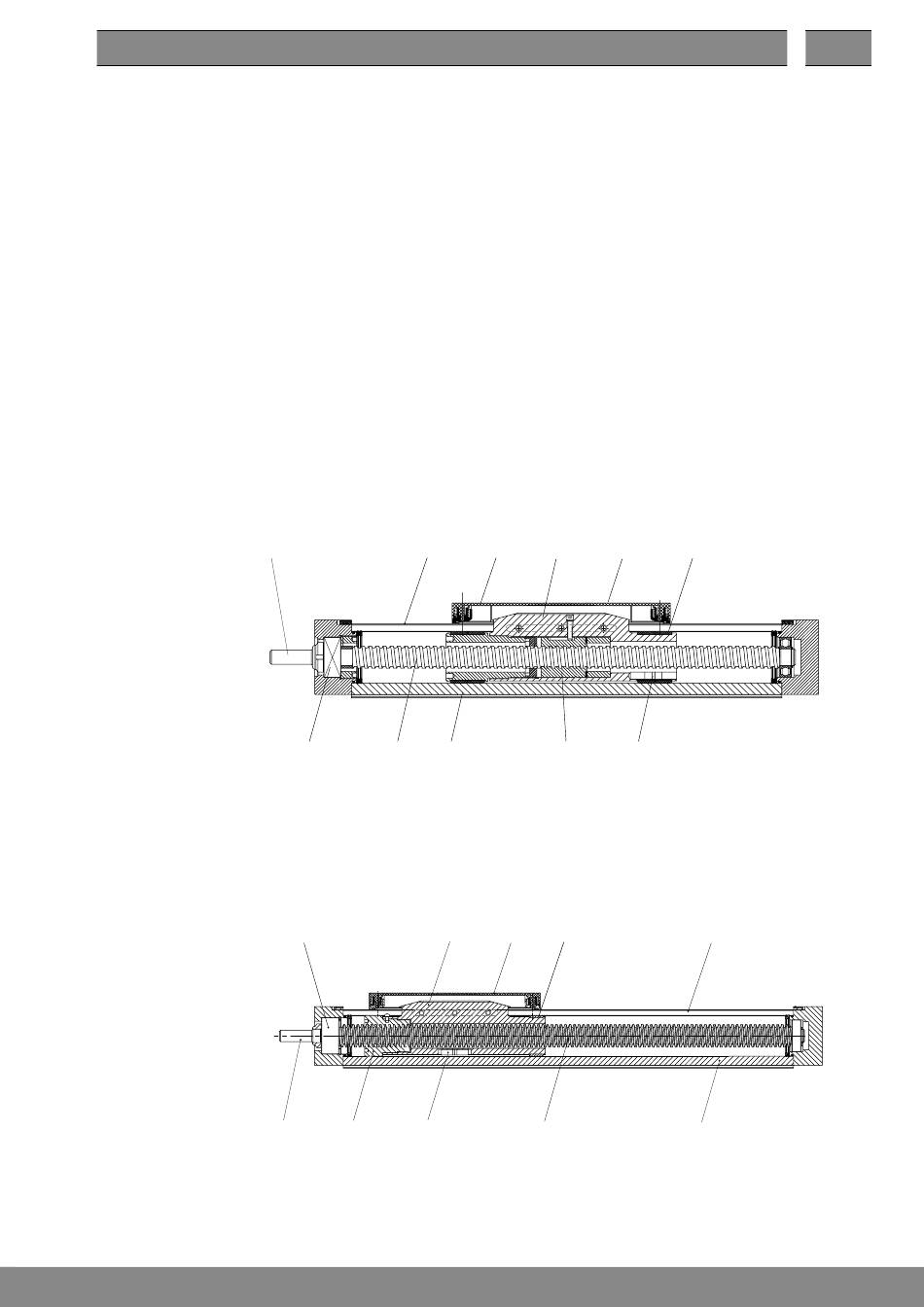

8.2.2 OSP-E..SB
Lineaire spindelaandrijving met ronde schroefdraad en interne glijgeleiding
Constructie
•
Spindel aandrijving
•
interne glijgeleiding
Aandrijfas
Dubbel kogellager
8.2.3 OSP-E..ST
Lineaire aandrijving met trapeziumschroefdraadspindel en interne glijgeleiding
Constructie
•
Trapeziumaandrijving
•
zelfremmend
Aandrijfas
Buitenband van roest-
bestendig staal
Spindel as
Aluminium profiel met
zwaluwstaartgroeven
Dubbel kogellager
Meenemer
Kunststofmoer
Permanent magneet voor
positieregistratie
Afdekking
Meenemer
Draadgaten
Kogelmoer
Permanent magneet voor
positieregistratie
Steunring met ge-
Draadgaten
ringe wrijving
Trapezium
Aluminium profiel met zwaluwstaartgroeven
-spindel as
27
NL
Steunringen met ge-
ringe wrijving
Buitenband van roest-
bestendig staal
