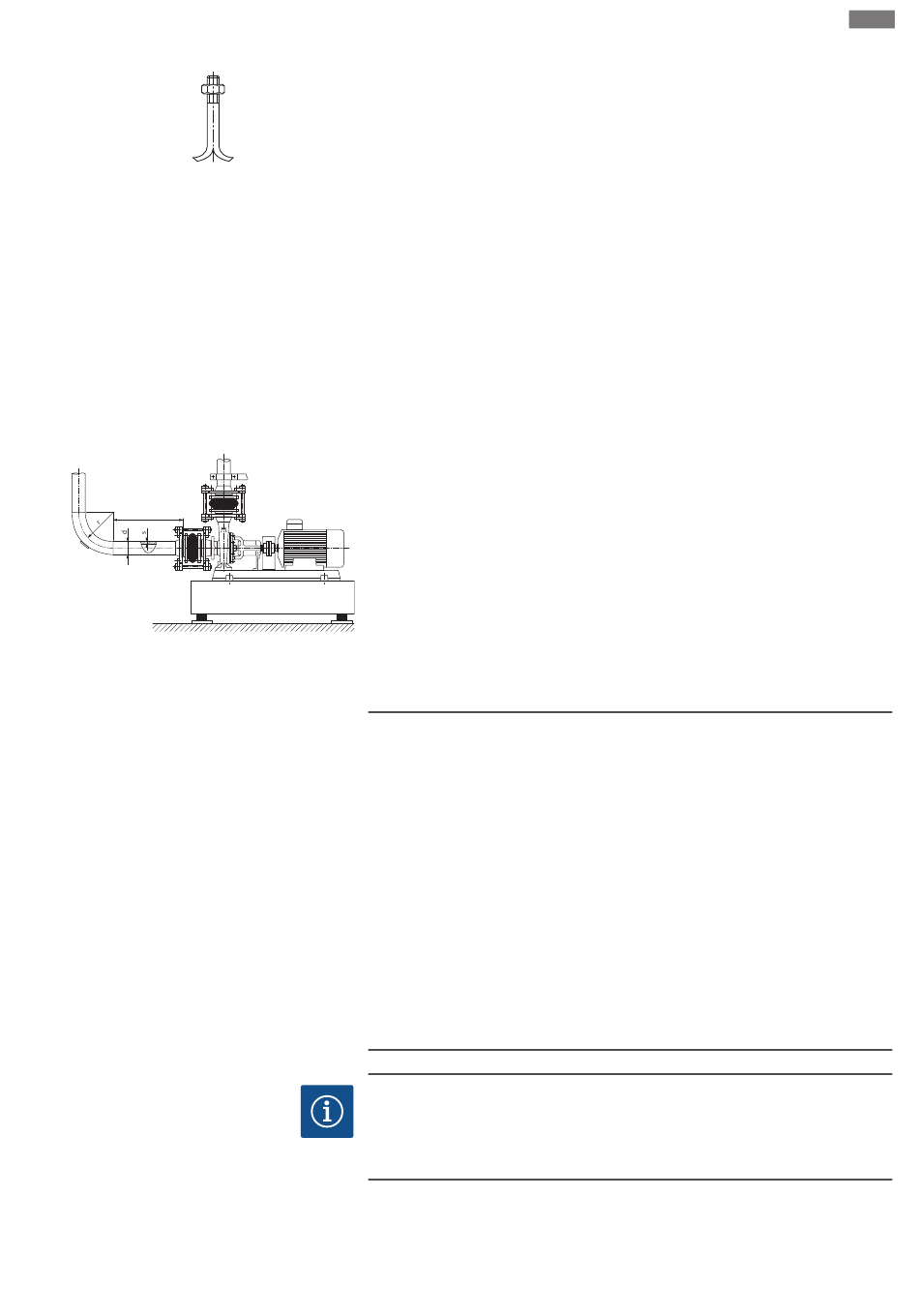

Fig. 9: Ankerschroef
6.5.3
Uitstorten van de grondplaat
6.6
Leidingsysteem
r ≈ 2,5 · (d - 2s)
5 x DN
Fig. 10: Pomp spanningsvrij aansluiten, stabili-
seringszone voor en achter de pomp
Inbouw- en bedieningsvoorschriften Wilo-Atmos GIGA-N
Installatie en elektrische aansluiting
Na de bevestiging kan de grondplaat gestort worden. Het storten reduceert trillingen
tot het minimum.
ƒ
Maak voor het storten van het beton, het oppervlak van het fundament vochtig.
ƒ
Gebruik krimpvrije mortel die geschikt is om te storten.
ƒ
Giet mortel door de openingen van de grondplaat. Vermijd hierbij holle ruimten.
ƒ
Voorzie het fundament en de grondplaat van een betimmering.
ƒ
Controleer na het uitharden of de ankerschroeven stevig vastzitten.
ƒ
Bescherm onbeschermde oppervlakken van het fundament met een geschikte coa-
ting tegen vochtigheid.
De leidingaansluitingen van de pomp zijn van beschermkappen voorzien om te vermij-
den dat tijdens het transport en de installatie vreemde deeltjes kunnen binnendringen.
ƒ
Verwijder de beschermkappen voordat de leidingen worden aangesloten.
VOORZICHTIG
Ondeskundig leidingwerk/ondeskundige installatie kan materiële schade
veroorzaken! Zweetdruppels, hamerslag en andere verontreinigingen
kunnen de pomp beschadigen!
• Bij de dimensionering van de leidingen moet de toevoerdruk van de pomp in acht
worden genomen.
• De verbinding van pomp en leidingen dient door middel van geschikte afdichtingen
uitgevoerd te worden. Bereken daarbij druk, temperatuur en vloeistof mee. Let er-
op dat de afdichtingen goed vastzitten.
• Leidingen mogen geen krachten overbrengen op de pomp. Leidingen direct voor de
pomp opvangen en spanningsvrij aansluiten.
• Let op de toegestane krachten en momenten aan de pompflenzen!
• Uitzetting van de leidingen bij temperatuurstijgingen dient door middel van ge-
schikte maatregelen te worden gecompenseerd.
• Vermijd opgesloten lucht in de leidingen door geschikte installaties.
LET OP
Maak latere werkzaamheden aan het aggregaat gemakkelijk!
• Monteer een terugslagklep en afsluitkranen voor en na de pomp zodat niet de hele
installatie leeggemaakt hoeft te worden.
nl
19
