Demontage inschuifeenheid
Inbouw- en bedieningsvoorschriften Wilo-Atmos GIGA-N
Onderhoud
1.1
1.2

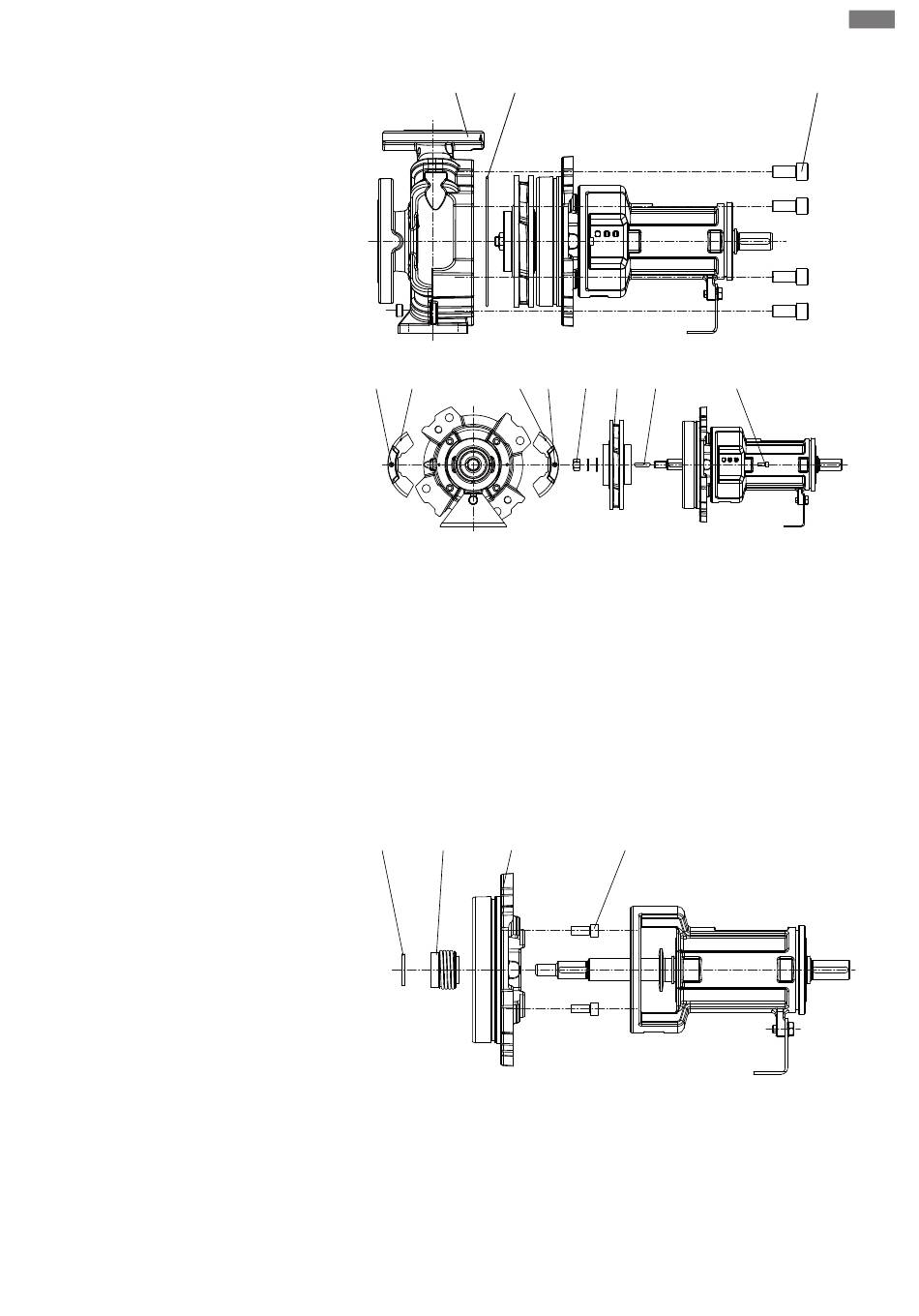

Fig. 19: Inschuifeenheid uittrekken
7.2
7.1
7.1
Fig. 20: Inschuifeenheid demonteren
1. Posities van de bij elkaar horende delen met een kleurpotlood of punaise markeren.
2. Zeskantschroeven 14 verwijderen.
3. De inschuifeenheid voorzichtig en recht uit het spiraalhuis 1.1 trekken om schade
aan inwendige delen te voorkomen.
4. De inschuifeenheid op een veilige werkplek neerleggen. Voor verdere demontage
de inschuifeenheid loodrecht vastzetten met de aandrijfas naar beneden. De mon-
tageset moet verticaal worden gedemonteerd om schade aan de waaiers, de split-
ringen en andere delen te voorkomen.
5. De huisafdichting 1.2 eraf halen.
6. Zeskantschroeven 7.2 losdraaien en beschermrooster 7.1 verwijderen.
7. Waaiermoer 2.2 losdraaien en samen met borgring en waaier verwijderen.
Uitvoering met mechanische afdichting (optioneel: mechanische afdichting op huls)
9.2
9.1
10
Fig. 21: Uitvoering met mechanische afdichting
7.2
2.2
2.1
3.2
15
nl
14
7.2
31
