9.6.1
Installatie as/lagerstoel
Inbouw- en bedieningsvoorschriften Wilo-Atmos GIGA-N
Onderhoud
ƒ
De afzonderlijke delen vóór de montage reinigen en op slijtage controleren. Bescha-
digde of versleten onderdelen door originele reserveonderdelen vervangen.
ƒ
Opvulplekken vóór de montage met grafiet of soortgelijke middelen insmeren.
ƒ
O-ringen op beschadiging controleren en, indien nodig, vervangen.
ƒ
Vlakke afdichtingen altijd vervangen.
GEVAAR
Levensgevaar door elektrische stroom!
Het niet juist handelen bij werkzaamheden aan elektrische installaties kan overlijden
door een elektrische schok tot gevolg hebben!
• Laat werkzaamheden aan elektrische apparaten altijd door een elektromonteur
uitvoeren.
• Voor alle werkzaamheden de spanning van het aggregaat halen en beveiligen
tegen opnieuw inschakelen.
• Beschadigingen aan de aansluitkabel van de pomp enkel door elektricien laten
verhelpen.
• Inbouw- en bedieningsvoorschriften van pomp, motor en ander toebehoren in
acht nemen!
• Na afsluiting van de werkzaamheden gedemonteerde beveiligingsinrichtingen,
bijvoorbeeld klemmenkastafdekking, weer monteren!
LET OP
Let op de tekeningen in het hoofdstuk „Reserveonderdelen".
4.1A

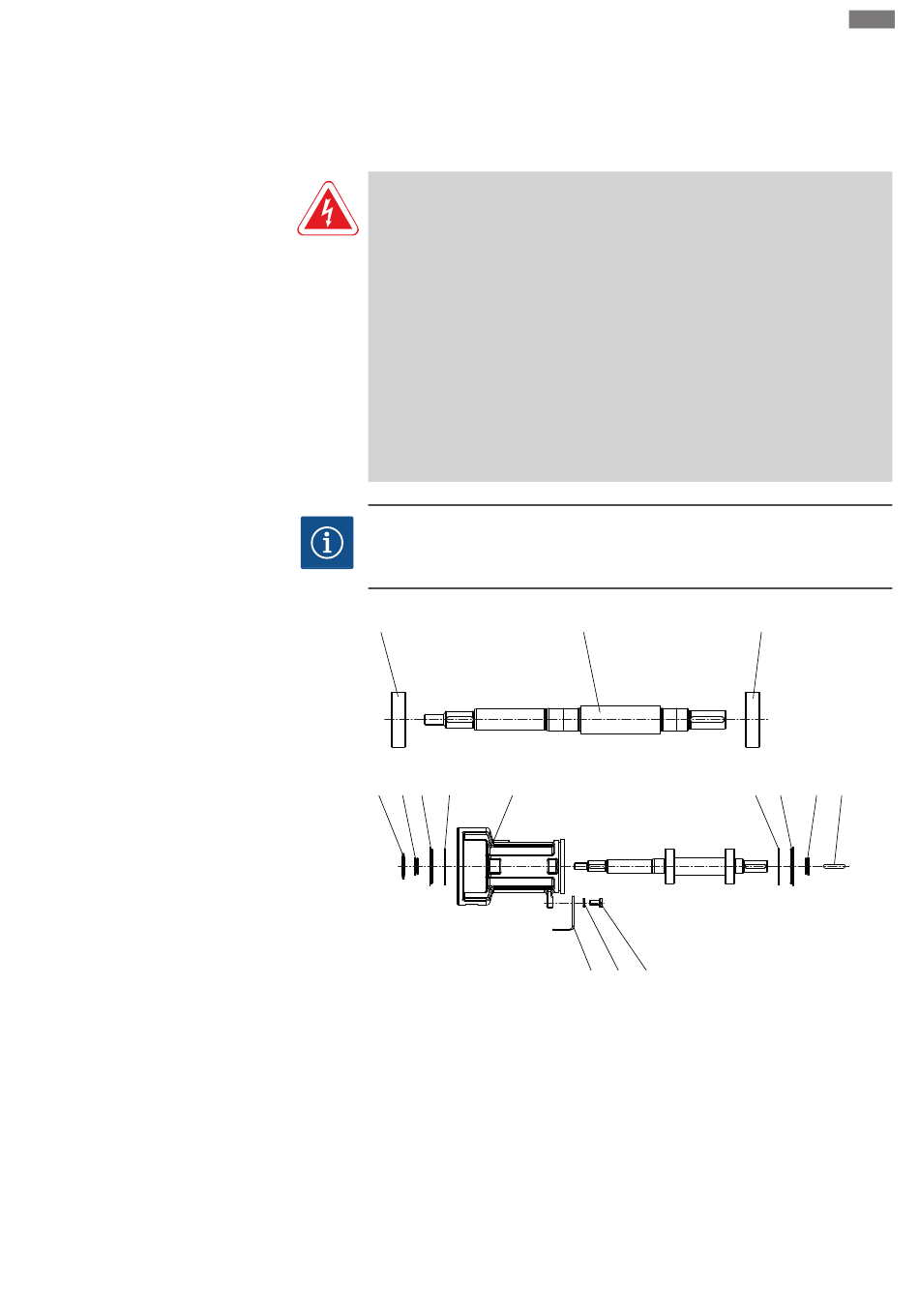

Fig. 25: As
4.5 4.3 4.2 4.4
5
Fig. 26: Lagerstoel
1. Kogellagers 4.1A en 4.1B op as 3.1 drukken.
2. As 3.1 de den lagerstoel 5 schuiven.
3. Borgring 4.4 in groef en lagerdeksel 4.2 in boorgat van de lagerstoel 5 plaatsen.
4. V-afdichtingen 4.3 en spuitring 4.2 op de as 3.1 schuiven.
5. Vlakke spie 3.3 in asgroef plaatsen.
6. Pompvoet 8.1 met zeskantschroef 8.2 en borgring 8.3 bevestigen.
Splitringen
3.1
4.1B
4.4 4.2
8.1 8.3 8.2
nl
4.3 3.3
33
