Onderhoud
bedieningsysteem
De maaisnelheid instellen
1.
Maak de machine klaar voor onderhoud; zie
Vóór onderhoudswerkzaamheden (bladz.
2.
Draai de contramoer voor de borgschroef voor
de snelheid los.
3.
Stel de borgschroef voor de snelheid als volgt af:
Opmerking:
De maaisnelheid is in de fabriek
afgesteld op 9,7 km per uur.
•
Om de maaisnelheid te verlagen, draait u
de borgschroef voor de snelheid
naar rechts.
•
Om de maaisnelheid te verhogen, draait u
de borgschroef voor de snelheid naar links.

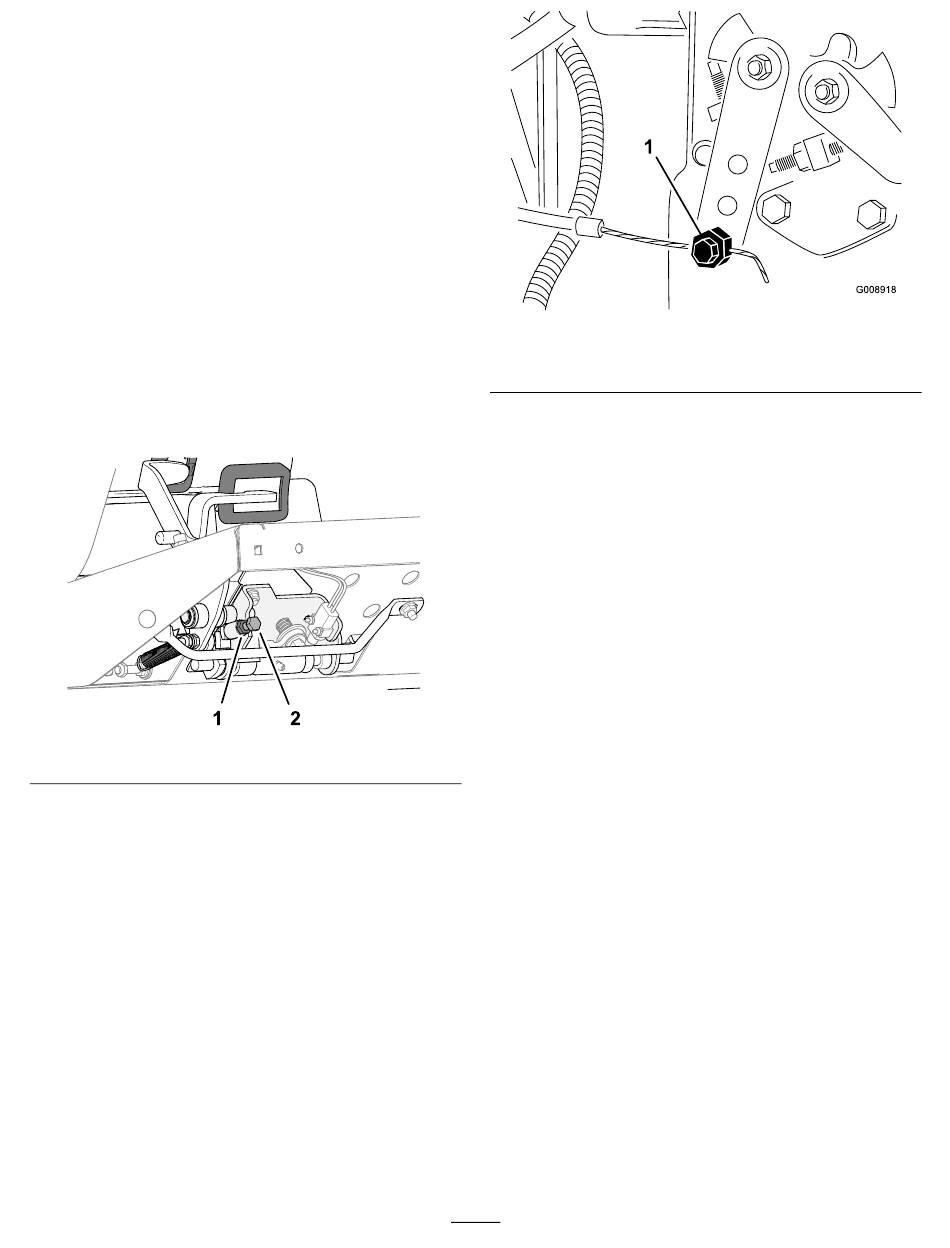

Figuur 82
4.
Houd de borgschroef tegen en draai de
contramoer vast.
5.
Maak een testrit met de machine om de afstelling
van de maximale maaisnelheid te bevestigen.
De gashendel afstellen
1.
Maak de machine klaar voor onderhoud; zie
Vóór onderhoudswerkzaamheden (bladz.
2.
Ontgrendel en open de motorkap.
3.
Zet de gashendel naar achteren zodat deze
tegen de sleuf in het bedieningspaneel aan
komt.
4.
Maak de klem van de gaskabel op de
hefboomarm van de injectiepomp los
83).
45).
(Figuur
82)
1. Hefboomarm van injectiepomp
5.
Houd de hefboomarm van de injectiepomp tegen
de regelschroef voor het stationair toerental en
zet de kabelklem vast.
6.
Draai de schroeven los waarmee de gashendel
is bevestigd aan het bedieningspaneel.
7.
Duw de gashendel helemaal naar voren.
8.
Schuif de aanslagplaat tegen de gashendel aan
en draai de schroeven vast waarmee
de gashendel is bevestigd aan het
bedieningspaneel
9.
Als de gashendel tijdens het gebruik niet in
positie blijft, moet u de borgmoer waarmee de
frictieregelaar op de gashendel wordt vastgezet,
aandraaien met een torsie van 5 tot 6 N·m.
g336062
Opmerking:
gashendel te bedienen, mag maximaal 89 N zijn.
10.
Sluit en vergrendel de motorkap.
45).
(Figuur
60
Figuur 83
De kracht die nodig is om de
g008918
