DMU2579M

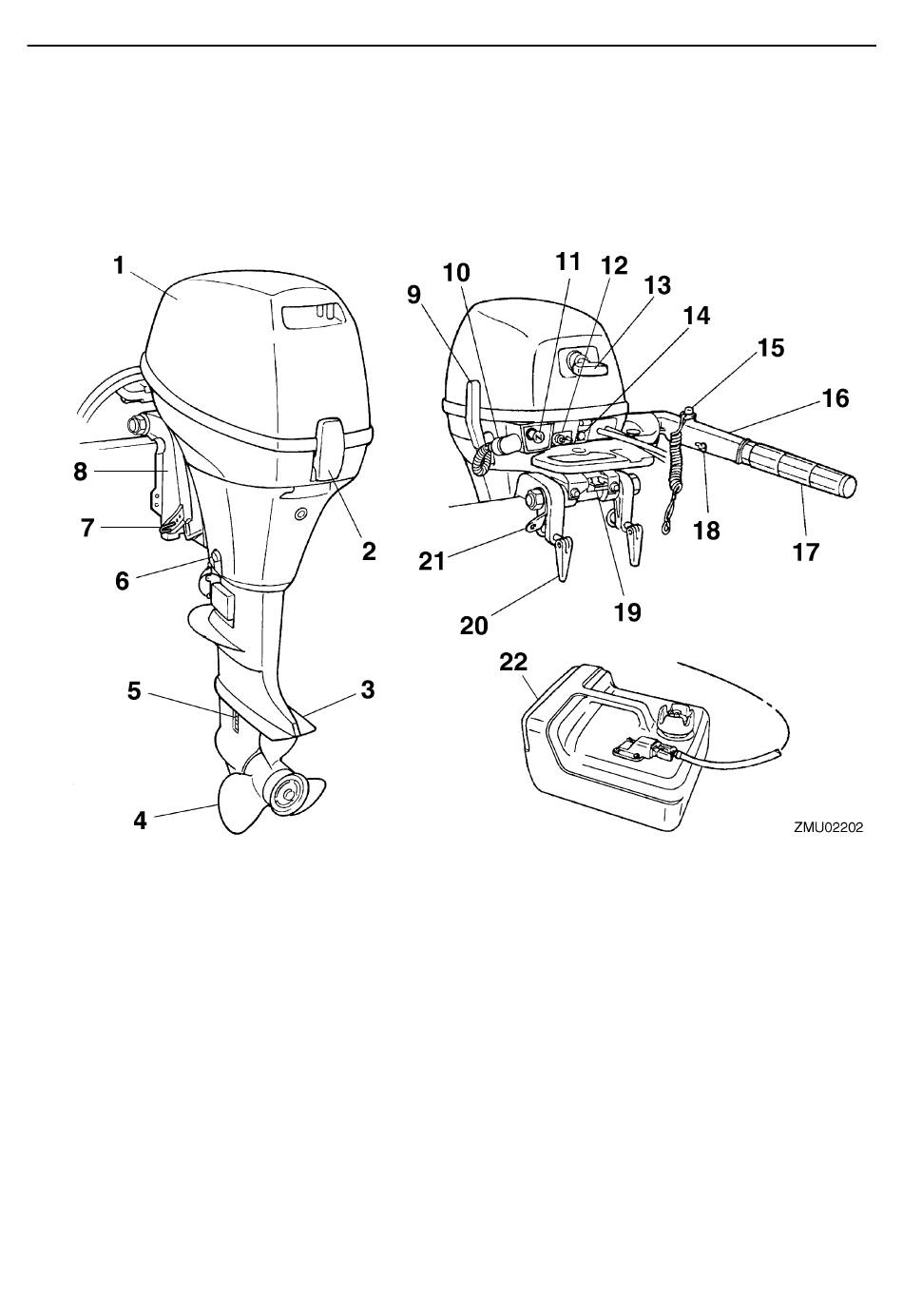

Schematische voorstelling van de componenten
NOTA:
* Kan eventueel lichtjes verschillen van de afbeelding; behoort mogelijk ook niet tot de stan-
daarduitrusting van alle modellen.
F8C
1. Motorkap
2. Motorkapvergrendelhendel
3. Anti-cavitatieplaat
4. Propeller
5. Koelwaterinlaat
6. Aftapschroef
7. Trimstang
8. Klembeugel
9. Schakelinrichtinghendel
10.Doorspoelplug
11.Chokeknop
12.Brandstofleiding koppelstuk
Componenten
13.Handgreep repeteerstarter
14.Waarschuwingslampje
15.Motorstopknop/Motoruitschakelaar
16.Stuurhendel
17.Gashendelgreep
18.Gashendelfrictieafstelling
19.Kantelvergrendelhendel
20.Knevelbout
21.Veiligheidskabelbevestiging
22.Brandstoftank
18
