Inhoudsopgave
3

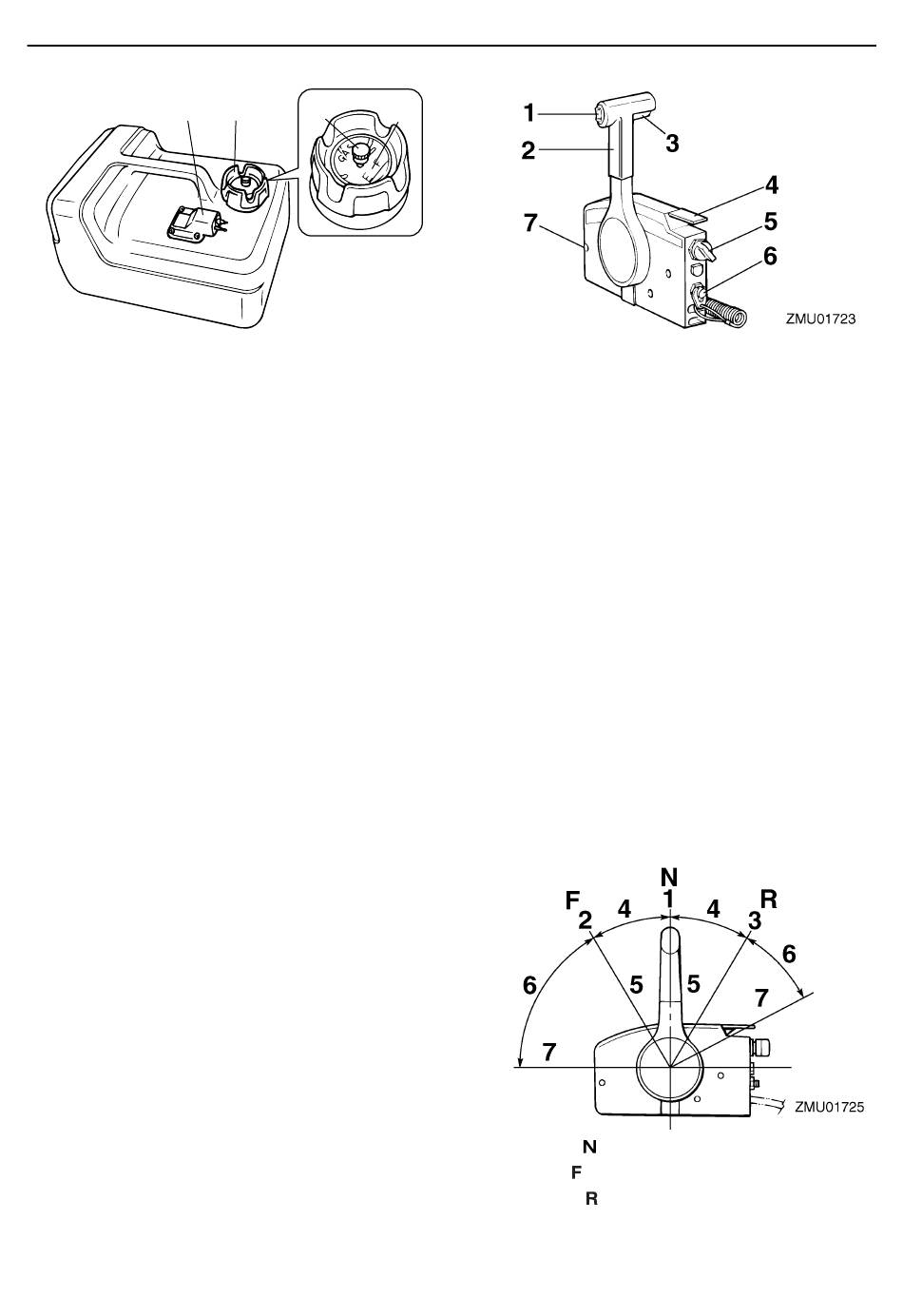

1. Ontluchtingsschroef
2. Brandstofmeter
3. Brandstofleiding koppelstuk
4. Brandstoftankkap
DMU25830
Brandstofleidingkoppelstuk
Dat koppelstuk wordt gebruik om de brand-
stofleiding te verbinden.
DMU25841
Brandstofmeter
Deze meter is gesitueerd op de tankdop of
op de basis van het brandstofleidingkoppel-
stuk. Deze geeft de resterende hoeveelheid
brandstof in de tank bij benadering aan.
DMU25850
Brandstoftankdop
Die dop sluit de brandstoftank af. Als hij ver-
wijderd is, kan de tank worden gevuld met
brandstof. Om de dop te verwijderen moet hij
tegen de wijzers van de klok in worden ge-
draaid.
DMU25860
Ontluchtingsschroef
Die schroef bevindt zich op de brandstoftank-
dop. Om ze los te draaien moet ze tegen de
wijzers van de klok in worden gedraaid.
DMU26181
Afstandsbedieningskast
De afstandsbedieningshendel bedient zowel
de schakelhendel als de gashendel. De elek-
trische schakelaars bevinden zich op de af-
standsbedieningskast.
4
1
2
ZMU01992
Componenten
1. Kantelbekrachtigingsschakelaar
2. Afstandsbedieningshendel
3. Neutraalvergrendelingstrekker
4. Neutraal-gashendel
5. Hoofdschakelaar / chokeschakelaar
6. Motoruitschakelaar
7. Gashendelfrictieafstelling
DMU26190
Afstandsbedieningshendel
Door de hendel naar voor te duwen vanuit de
neutrale stand wordt de vooruitversnelling in-
geschakeld. Door de hendel naar achter te
trekken vanuit de neutrale stand wordt de
achteruitversnelling ingeschakeld. De motor
blijft in vrijloop staan tot de hendel ongeveer
35° wordt verplaatst; (er is een palletje te
voelen). Door de hendel verder te duwen
wordt de gasklep geopend en de motor be-
gint te accelereren.
1. Neutraal " "
2. Vooruit " "
3. Achteruit " "
4. Schakelen
