De werking van de airconditioner controleren
Bewaking bedrijfsstatus per zone of groep

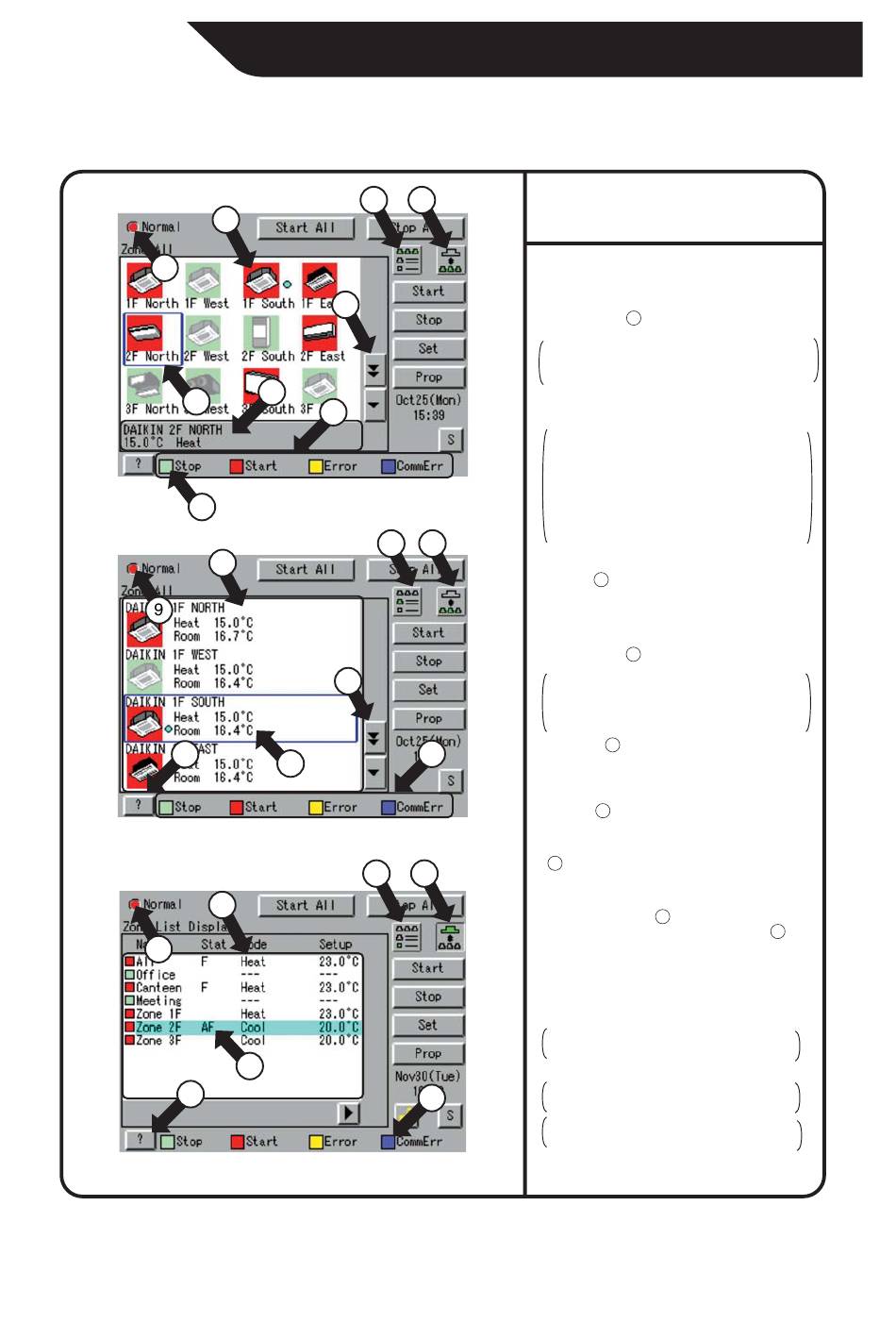

Scherm 1 Monitoring
(Pictogramweergave)
3
9
7
8
6
Scherm 2 Monitoring
(Pictogramweergave met details)
3
6
Scherm 3 Monitoring
(Lijstweergave)
3
9
8
6
2
1
4
5
2
1
4
5
8
2
1
5
Bewaking bedrijfsstatus per
zone of groep
Het bewaken van de bedrijfsstatus in het scherm
Monitoring is mogelijk in elk van de drie
weergavetypes, pictogram, pictogram met
details en lijst.
Druk op knop 2 om een weergavetype te
selecteren.
De selectie van het weergavetype wordt
meermaals herhaald in de volgorde
pictogrammen, pictogrammen en details en lijst.
De bedrijfsstatus kan worden bewaakt per zone of groep.
Voorbeelden van weergavetypes ziet u op de
afbeeldingen links.
Scherm 1
Weergavetype
Eenheid bewaking
Scherm 2
Weergavetype
Eenheid bewaking
Scherm 3
Weergavetype
Eenheid bewaking
[Beschrijving van weergegeven informatie op het scherm]
Scherm 3 toont informatie over een zone of
groep, onder meer bedrijfstoestand actief of
inactief, de aanwezigheid / afwezigheid van
fouten, automatische besturingsinstellingen, filter-
en elementsymbolen enz.
Druk op knop 4 om het weergavebereik te
wijzigen.
Bij een klein aantal geregistreerde zones of
groepen, wanneer alle zones of groepen op één
scherm worden weergegeven, verschijnt deze
knop niet. Zie scherm 3.
Weergave 5 geeft een legenda weer.
Voor een meer gedetailleerde legenda, roept u
het scherm Legend Description, scherm 4 op
de volgende pagina op met een druk op de
[?]-knop 6 .
Om terug te keren naar het vorige scherm,
drukt u op de knop Close (sluiten).
8 toont de huidige zone of groep.
Druk op het scherm om een andere zone of
groep te selecteren.
Op scherm 1 geeft 7 de instellingen weer van
de zone of groep die geselecteerd werd 8 .
(enkel Pictogramweergave)
De weergave verloopt in de onderstaande
volgorde:
• Boven: Gedetailleerde naam van een zone of groep
• Links onder: Temperatuurinstelling
Voor zones wordt de temperatuurinstelling van de
representatieve airconditioner weergegeven (Opm.).
• Rechts onder: Bedrijfsmodus
Voor zones wordt de bedrijfsmodus van de
representatieve airconditioner weergegeven (Opm.).
Indien er zich fouten voordoen, wordt de foutcode in
het veld onderaan weergegeven.
: Pictogram
: Groep
: Pictogrammen en
details
: Groep
: Lijst
: Zone
