Inrichten van de kast (vervolg)

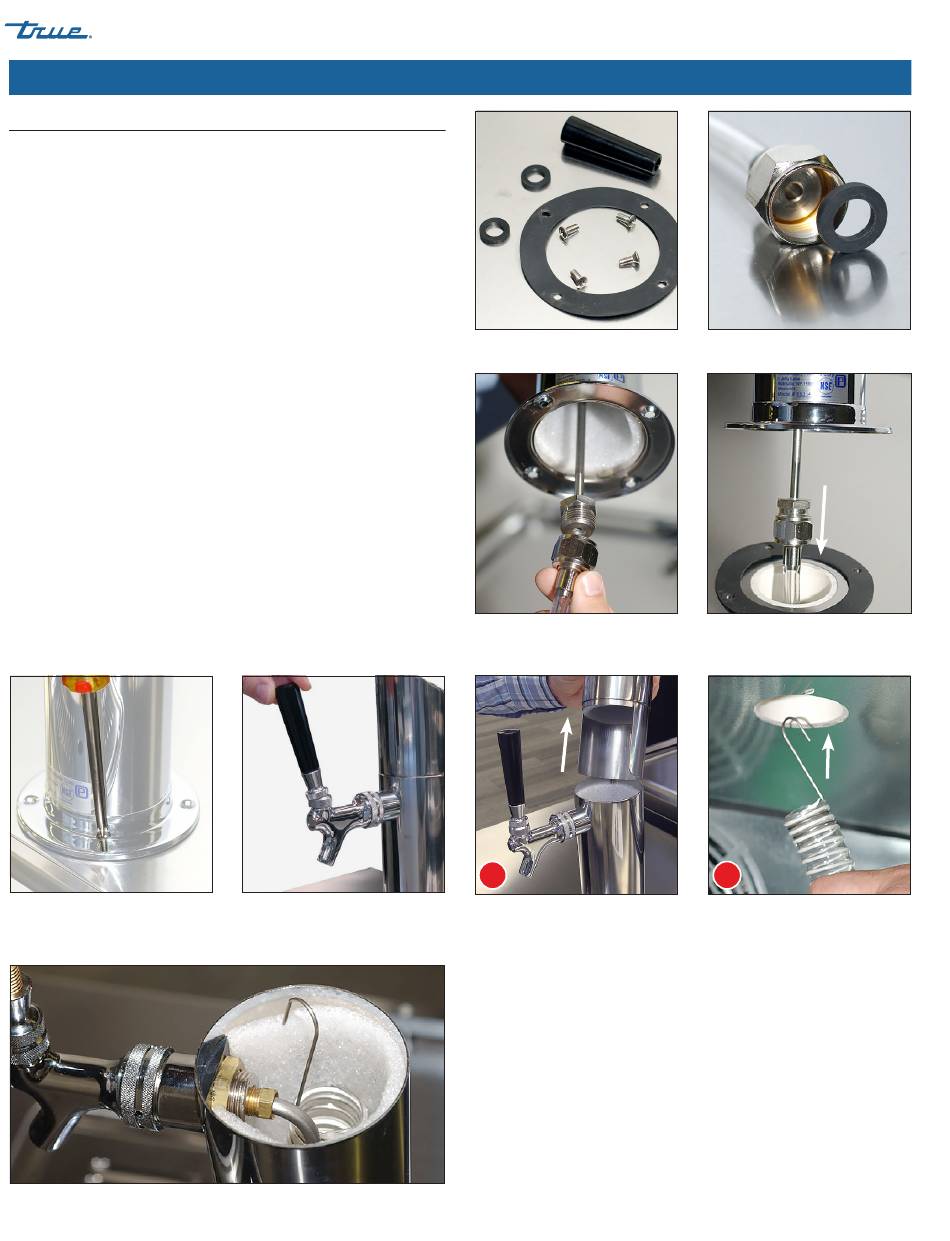

Tapzuil installeren
Werkwijze
1. Plaats de rubberen sluitring (zie afb. 1) over de montagegaten
in het werkblad van de kast.
2. Schroef de aansluiting van de bierleiding (zie afb. 2) aan de
tapzuil. Zie afb. 3.
3. Leid de bierleiding door het gat in de kast. Zie afb. 4.
4. Monteer de tapzuil met de bijgeleverde bevestigingsmiddelen.
Zie afb. 5 en 6.
5. Verwijder de bovenkant van de tapzuil. Zie afb. 7a.
6. Steek de luchtslang (kunststof buis van 1" (25,4 mm)) in de
tapzuil. Zie afb. 7b.
LET OP: Zorg ervoor dat u de isolatie niet beschadigt.
7. Haak de klem van de luchtslang aan de isolatiehuls bovenaan
de tapzuil. Zie afb. 8.
LET OP: De klem zorgt ervoor dat de koelslang, die de
tapkraan koel houdt, op de juiste plaats blijft.
8. Plaats de bovenkant van de tapzuil terug.
Afb. 5.
Zorg ervoor dat de rubberen
pakking tussen het aanrecht en de
tapzuil zit.
Afb. 8.
Hang de koelslangklem boven de bierleiding.
Pagina 10 van 40
SERIE TBR | TDR
Afb. 6.
Schroef de hendel op de
tapkraan.
Afb. 1.
Onderdelen van de tapzuil,
tapzuil niet afgebeeld.
Afb. 3.
Bevestig de aansluiting van de
bierleiding aan de tapzuil.
A
Afb. 7.
Leid de luchtslang van onderaf door de tapzuil.
03/2/2023
www.truemfg.com
Afb. 2.
Leg de O-ring in de koppeling
voor de bierleiding.
Afb. 4.
Steek de leiding in de kast.
B
P#803294
TEC_TM_049 | REV. C | NL
