Aanpassingen van de kast, onderhoud en vervanging van onderdelen (vervolg)
Draairichting deur omkeren (vervolg)
2. Draai nu de beugel op de deur. Kantel de
bovenkant van de deur naar buiten, om
tussen de deur en het werkblad ruimte vrij te
maken. Til de deur op, om hem los te maken
van de bovenste scharnierbeugel. Zie afb. 2.
3. Verwijder de onderste scharnierset van de
kast. Zie afb. 3.
4. Verwijder alle deurbeslag, behalve de greep
(zie afb. 4a en 4b). Leg de deurbeugels opzij.
LET OP: De deurbeugels zijn de enige
onderdelen die verplaatst worden.
Alle andere onderdelen zijn nieuw en
inbegrepen in de kit. De deurbeugels
kunnen omgekeerd in de schuin
tegenoverliggende hoek worden
aangebracht. Zie afb. 5.
5. Verwijder eventuele deurpluggen en
alle schroeven aan de kant tegenover de
oorspronkelijke positie van de scharnieren.
Zie afb. 6.
6. Monteer alle onderdelen op de nieuwe
positie.
Onderkant deur (zie afb. 7a)
a. Monteer de onderste deurbeugel.
b. Breng het vulplaatje aan.
Bovenkant deur (zie afb. 7b)
a. Monteer de bovenste deurbeugel.
b. Installeer de bovenste scharnierbus.
c. Monteer de bovenste scharnierbeugel en
pen.
7. Draai de schroeven in de gaten tegenover
hun oorspronkelijke positie. Zie afb. 8.
8. Monteer de onderste scharnierbeugel en pen
op de kast. Zie afb. 9.
a. Installeer de onderste scharnierbus op de
scharnierpen.
b. Plaats de deur op de onderste
scharnierbeugel en pen.
9. Bevestig de bovenste scharnierbeugel aan de
kast. Zie afb. 10.
LET OP: De bovenste scharnierbeugel
heeft gleuven om de deur te kunnen
uitlijnen.
10. Steek de plug in de bovenkant van de deur
(zie afb 11). Controleer of de deur goed
functioneert.
TEC_TM_049 | REV. C | NL
SERIE TBR | TDR

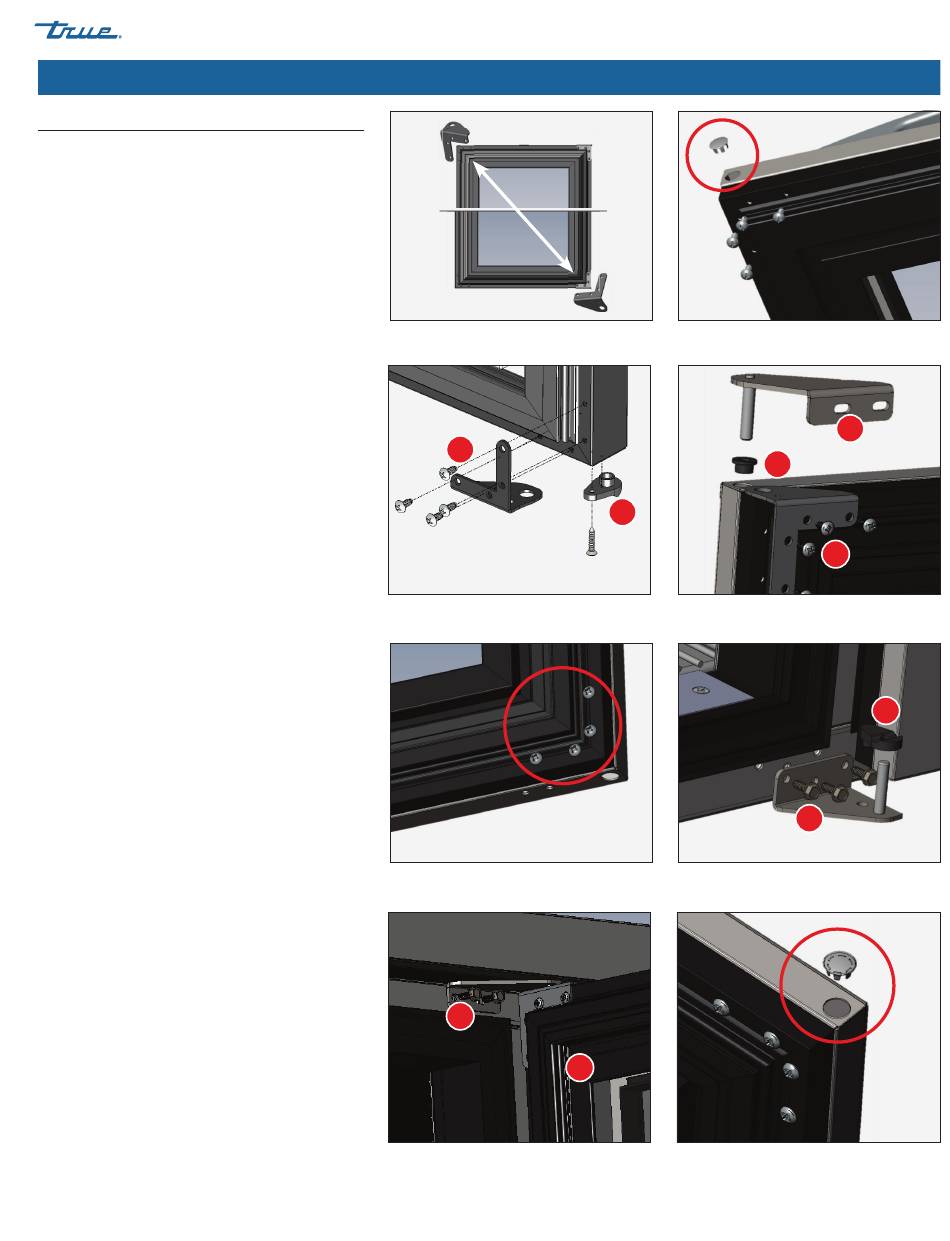

Afb. 6.
De huidige onderste deurbeugel wordt de
nieuwe bovenste deurbeugel.
1
Afb. 7a.
Montage onderdelen onderste scharnier
Afb. 8.
Verplaats de onderdelen van stap 5 naar
de kant tegenover hun oorspronkelijke positie.
2
Afb. 10.
Installeer het bovenste scharnier en de deur.
03/2/2023
Afb. 5.
Verwijder de deurpluggen en resterende
schroeven.
2
Afb. 7b.
Montage onderdelen bovenste scharnier
Afb. 9.
Monteer de onderste scharnierpen op zijn
nieuwe positie.
1
Afb. 11.
Installeer de plug.
