Inrichten van de kast (vervolg)
Bekledingspanelen installeren
Bekledingen worden op bestelling gemaakt.
Benodigd gereedschap
• Oppervlaktebescherming*
• Phillips-schroevendraaier
• 2+ klemmen (≥2" (50,8 mm))
• 5/16"-steeksleutel
• 5/8"-schroeven** (15,8751 mm)
• Meetlint
*Karton, verhuisdeken, schuimvulling enz.
** De benodigde hoeveelheden verschillen naargelang de toepassing. Zorg ervoor
dat de schroeven korter zijn dan de dikte van het paneel.
LET EROP DAT DE AFWERKLAAG VAN HET PANEEL
NIET BESCHADIGD RAAKT!
Bij deze instructies wordt ter illustratie karton van de
buitenverpakking van het apparaat als oppervlaktebescherming
gebruikt.
De aanbevolen paneeldikte is 3/4" (19,05 mm).
Installatie van de roosterbekleding
Werkwijze
1. Leg het roosterbekledingspaneel voorzichtig met de voorkant
naar beneden op een beschermde ondergrond.
2. Verwijder het rooster van de kast met een Philips-
schroevendraaier. Zie afb. 1.
3. Leg het rooster met de voorkant naar beneden op het
bekledingspaneel. Centreer het rooster en de bekleding.
Zie afb. 2.
LET OP: Centreer het rooster en het bekledingspaneel bij
de hoeken.
4. Klem het rooster en de bekleding samen. Zie afb. 2.
LET OP: Als de bekken van de klem geen beschermende
laag hebben, breng dan een bescherming aan tussen de
klem en de bekleding, om de afwerklaag van het paneel te
beschermen.
5. Bevestig de bekleding op het rooster. Zie afb. 3.
LET OP: Zorg ervoor dat de bevestigingsschroeven korter
zijn dan de dikte van het bekledingspaneel.
6. Verwijder de klemmen en breng het rooster weer aan.
Installatie van de bekleding voor glazen en volle deuren
Werkwijze
1. Leg het deurbekledingspaneel voorzichtig met de voorkant
naar beneden op een beschermde ondergrond.
2. Demonteer de kastdeur met een 5/16"-steeksleutel. Zie afb. 4.
3. Verwijder de deurpakking, de bovenste scharnierpen en bus
(afb. 5a) en het vulplaatje voor de deur (fig. 5b).
4. Leg de deur met de voorkant naar beneden op het
bekledingspaneel. Centreer de deur en de bekleding. Zie afb. 6.
LET OP: Centreer de deur en het bekledingspaneel bij de
hoeken.
TEC_TM_049 | REV. C | NL
SERIE TBR | TDR
• Markeermiddel
• Tape
• 3/8"-boortje
• 17/64"-boortje
• Boormachine
03/2/2023

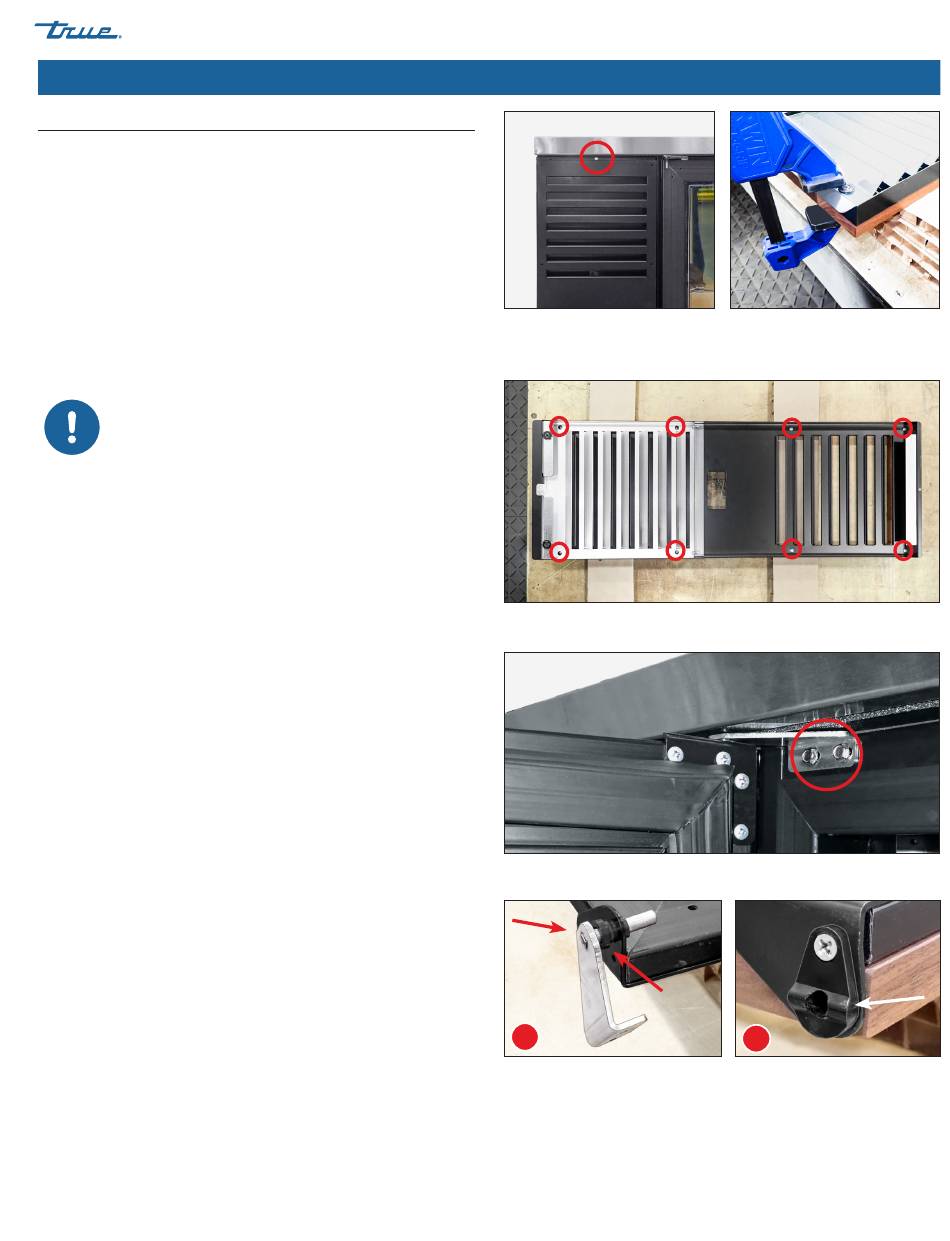

Afb. 1.
Trek de bovenkant van het
deksel naar voren en til het op.
Afb. 3.
Positie van de voorgeboorde gaten voor het rooster.
Afb. 4.
Verwijder de deur voorzichtig van het apparaat.
A
Afb. 5.
Verwijder de bovenste scharnierpen en bus (A) en het vulplaatje van de deur
(B) uit de scharnierbeugels. Verwijder de scharnierbeugels niet.
www.truemfg.com
Afb. 2.
Centreer de bekleding en het
rooster bij de hoeken. Het paneel is iets
groter dan het rooster.
B
Pagina 19 van 40
