Installatie (vervolg)
Plaats van de kast
1. Zorg ervoor dat de afvoerslangen zich in het reservoir
bevinden.
2. Maak de stekker en het snoer onder aan de achterkant van de
koelkast los (steek de stekker nog NIET in het stopcontact).
3. Plaats het apparaat voldoende dicht bij een stopcontact, zodat
geen verlengsnoer hoeft te worden gebruikt.
Stelpoot, 6"-stelpoot of wiel monteren
Bij de levering zijn stelpoten inbegrepen, om de kast waterpas te
zetten.
Stelpoten zorgen voor een vrije ruimte van 6" (152 mm) onder de
kast. Wielen maken de kast mobiel.
LET OP: Indien de kast in het midden een stelschroef, wiel of
poot heeft, dient u dit onderdeel zo in te stellen, dat het volledig
met de vloer in contact is, nadat de kast waterpas is gezet.
Benodigd gereedschap
Het benodigde gereedschap omvat (onder meer):
verstelbare sleutel
Werkwijze: stelpoten
Zorg ervoor dat de onderkant van de tast toegankelijk is en
schroef de stelpoten in de gaten waarin de transportbouten waren
bevestigd. Zie afb. 1 en 2.
Werkwijze: 6"-stelpoten (152 mm)
1. Zorg ervoor dat de onderkant van de kast toegankelijk is en
schroef de stelpoten in de rail. Zie afb. 3 en 4.
2. Controleer of de kast waterpas staat.
3. Als de kast niet waterpas staat, tilt u de onderkant van de kast
voorzichtig op en ondersteunt u hem daar. Schroef met een
verstelbare sleutel het onderste deel van de stelpoot in of uit,
om de kast waterpas te stellen en te ondersteunen. Zie afb. 5.
Werkwijze: wielen
1. Ga na waar zich de bevestigingspunten voor de wielen
bevinden op de onderkant van de kast.
2. Monteer de wielen met een verstelbare sleutel en de
bijgeleverde bevestigingsmiddelen.
LET OP: Draai de bouten NIET te vast aan.
3. Controleer of de kast waterpas staat. Als de kast niet waterpas
staat, tilt u de onderkant van de kast voorzichtig op en brengt
u onderlegplaatjes aan.
a. Draai de wielbouten los om ruimte te creëren tussen de
montageplaat en de onderkant van de kast. Zie afb. 6a.
b. Positioneer de onderlegplaatjes en draai de wielbouten
weer vast. Zie afb. 6b en 6c.
c. Laat de kast zakken en controleer of deze waterpas staat.
Herhaal dit proces, tot de kast waterpas staat.
LET OP: Installeer de onderlegplaatjes per paar en zorg
ervoor dat ze contact maken met de bevestigingsbouten
van het wiel.
Pagina 6 van 40
SERIE TBR | TDR

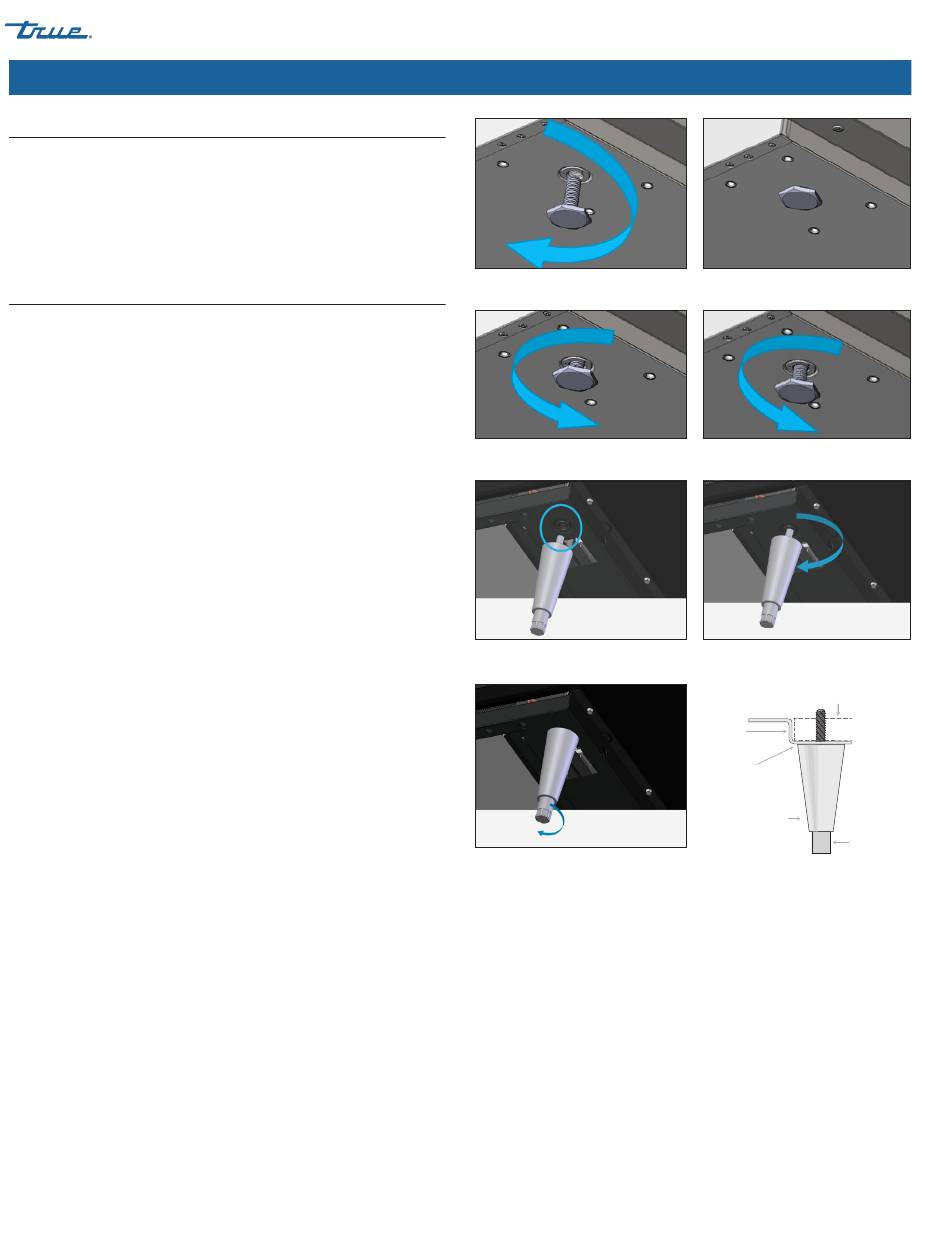

Afb. 1.
Draai de stelpoten met de wijzers van de klok mee om het apparaat te laten
zakken.
Afb. 2.
Draai de stelpoten tegen de wijzers van de klok in om het apparaat hoger te
zetten.
Afb. 3.
Zoek het gat met schroefdraad in
de rail.
Afb. 5.
Draai aan het onderste deel om de
kast waterpas te zetten.
03/2/2023
www.truemfg.com
Afb. 4.
Schroef de stelpoten vast.
Onderste rail
Lower Rail Assembly
Railrand
Rail End
Hier goed
Snug Fit
aansluitend
Here
Bevingsbestendige
Seismic
poot
Leg
P#803294
TEC_TM_049 | REV. C | NL
Onderste deel
Bottom Stem
