Inrichten van de kast (vervolg)
Onderdeelcode
A
B
C
D

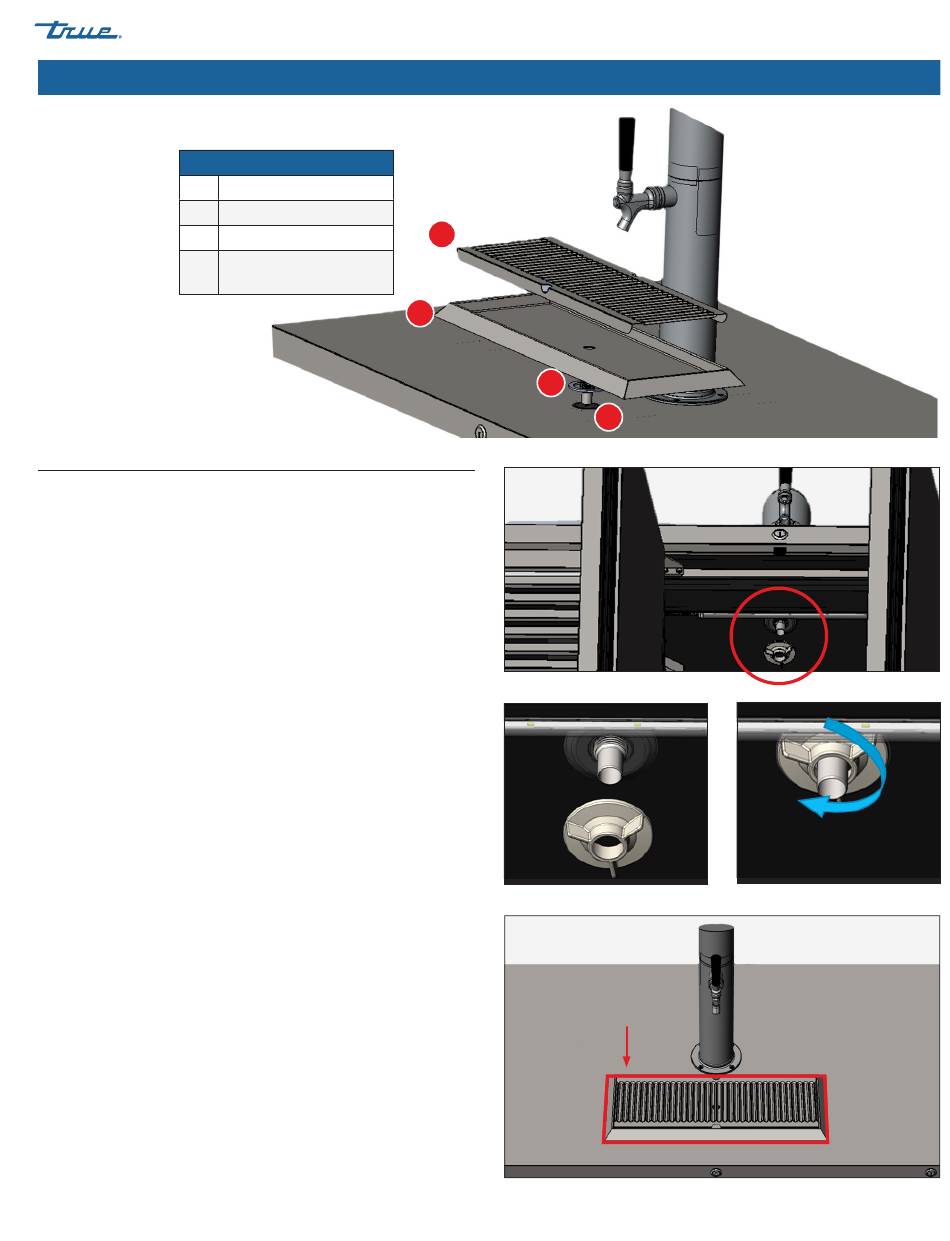

Lekbak voor tapzuil
Werkwijze
1. Plaats de lekbakpakking over de lekbakbuis.
2. Schuif de lekbakbuis in de toegangspoort voor de lekbak.
3. Plaats de lekbak voorzichtig op het werkblad.
4. Schroef vanaf de binnenkant van de kast de moer van de
lekbakbuis op de buis die de lekbak op het werkblad bevestigt.
Zie afb. 1-3.
LET OP: Draai de moer handvast aan.
5. Plaats het lekbakrooster in de lekbak.
6. Bevestig een slang met een binnendiameter van 3/4" (19 mm)
op de lekbakbuis.
7. Als de lekbak geplaatst en bevestigd is, brengt u een rups RTV-
siliconen (bijgeleverd) aan als afdichting tussen de lekbak en
het werkblad. Zie afb. 4.
TEC_TM_049 | REV. C | NL
Lekbakrooster
Lekbak
Lekbakpakking
Toegangspoort voor de
lekbak
SERIE TBR | TDR
A
B
C
Afb. 1.
Positie van de moer van de lekbakbuis.
Afb. 2.
Draai de moer van de lekbak vast.
Afb. 4.
Breng rond de lekbak siliconen aan.
03/2/2023
D
Afb. 3.
Draai de moer handvast aan.
www.truemfg.com
Pagina 11 van 40
