7.4
De binnenunit monteren
7.4.1
Over het monteren van de binnenunit
Wanneer
De buitenunit en binnenunit moet worden gemonteerd alvorens de
koelmiddel- en waterleidingen kunnen worden aangesloten.
Typische werkstroom
De binnenunit monteren omvat typisch de volgende stappen:
1
De binnenunit installeren.
7.4.2
Voorzorgen bij het monteren van de
binnenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.4.3

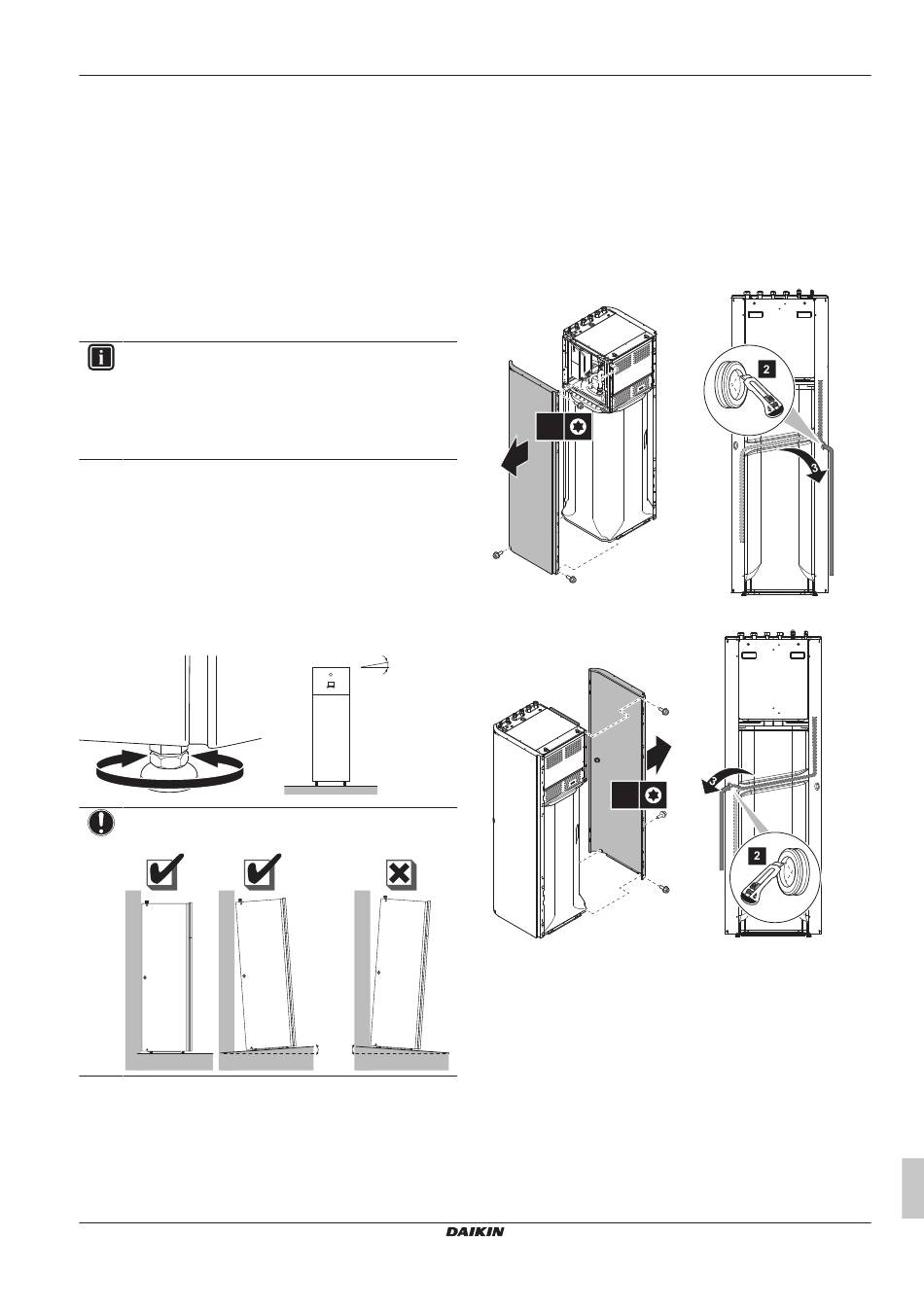

De binnenunit plaatsen
1 Hef de binnenunit van het pallet op en zet ze op de vloer. Zie
ook
"3.3.3 De binnenunit hanteren" op
2 Sluit de afvoerslang aan op de afvoer. Zie
afvoerslang op de afvoer aansluiten" op
3 Schuif de binnenunit op haar plaats.
4 Pas de hoogte van de voetjes aan om onregelmatigheden in de
vloer op te vangen. De maximum toegestane afwijking bedraagt
1°.
OPMERKING
Kantel de unit NIET naar voor:
0°
7.4.4
De afvoerslang op de afvoer aansluiten
Water afkomstig van de drukveiligheidsklep wordt opgevangen in de
lekbak. De lekbak is aangesloten op een afvoerslang binnen de unit.
U moet de afvoerslang aansluiten op een geschikte afvoer conform
de geldende wetgeving. U kunt de afvoerslang door het linkse of
rechtse zijpaneel leiden.
ERGA04~08DAV3(A) + EHVH/X04+08S18+23DA + EHVH/
X04+08S18+23DJ
Daikin Altherma 3 R F
4P495248-1B – 2019.06
Voorwaarde: Het paneel van de gebruikersinterface en het
frontpaneel werden verwijderd.
Het is raadzaam een vergaarbak te gebruiken om het water op te
vangen.
Optie 1: Door het linkse zijpaneel
pagina 9.
"7.4.4 De
pagina 37.
Optie 2: Door het rechtse zijpaneel
≤1°
7.5
7.5.1
1° 1°
Alvorens de koelmiddelleidingen aan te sluiten
Controleer of de buitenunit en binnenunit gemonteerd zijn.
Typische werkstroom
De koelmiddelleiding aansluiten betekent:
▪ De koelmiddelleiding op de buitenunit aansluiten
▪ De koelmiddelleiding op de binnenunit aansluiten
▪ De koelmiddelleiding isoleren
1 Verwijder een van de zijpanelen.
2 Snij de rubberen ringsluiting uit.
3 Trek de afvoerslang door het gat.
4 Plaats het zijpaneel terug. Zorg dat het water door de
afvoerbuis kan stromen.
3×
T25
1
1
3×
T25
De koelmiddelleiding aansluiten
Over het aansluiten van de
koelmiddelleidingen
Uitgebreide handleiding voor de installateur
7 Installatie
37
