6 Aansluiting
6.1.2
Spanningsvoorziening bij toepassingen tot 63 A aansluiten
L1, L2, L3: Fasedraden
N:
Nulleider
OUT:
Meteruitgang, verbruikerzijde
IN:
Meteringang, netzijde
Ethernet
WLAN

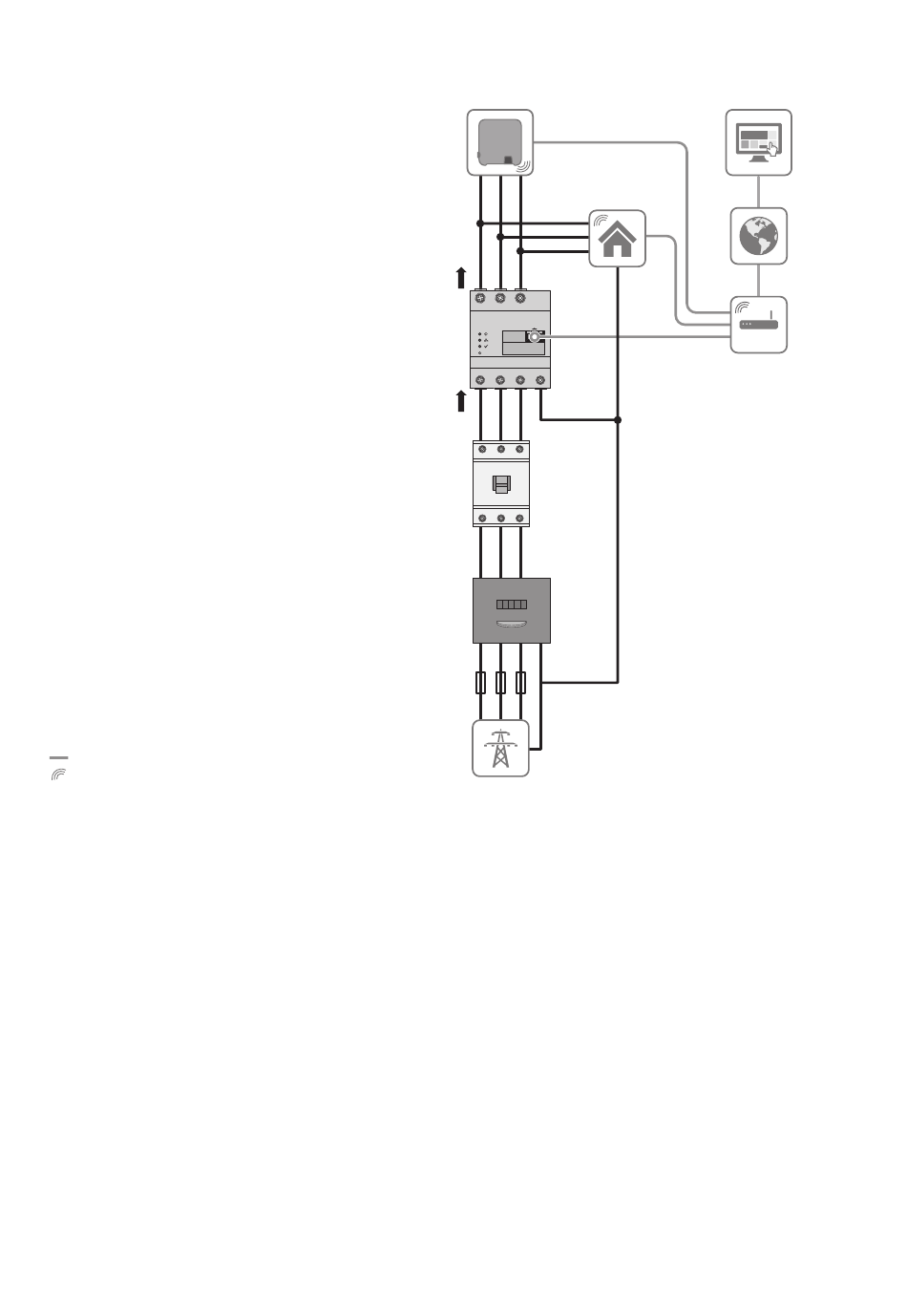

Afbeelding 4: Aansluitvoorbeeld in openbare TN- en TT-stroomnetten bij installatie op netaansluitpunt met behulp van de geïntegreerde
meetinrichting
Werkwijze:
1. Schakel het aansluitpunt spanningsvrij en beveilig het tegen herinschakelen.
2. Fasedraad op Sunny Home Manager aansluiten:
• Bij gebruik van de geïntegreerde meetinrichting en driefasig openbaar stroomnet, de fasedraden L1, L2, L3
en N op de schroefklemmen aan de ingang van de Sunny Home Manager aansluiten. Daarvoor elke
schroefklem met een kruiskopschroevendraaier opendraaien, de leiding in het klempunt brengen en de
schroef met een kruiskopschroevendraaier vastdraaien (koppel: 2,0 Nm).
• Bij gebruik van de geïntegreerde meetinrichting en eenfasig openbaar stroomnet de fasedraad L1 en N op
de schroefklemmen aan de ingang van de Sunny Home Manager aansluiten. Daarvoor elke schroefklem met
een kruiskopschroevendraaier opendraaien, de leiding in het klempunt brengen en de schroef met een
kruiskopschroevendraaier vastdraaien (koppel: 2,0 Nm).
• Zonder gebruik van de geïntegreerde meetinrichting, de fasedraad L1 en de nulleider op de schroefklemmen
aan de ingang van de Sunny Home Manager aansluiten. Daarvoor elke schroefklem met een
kruiskopschroevendraaier opendraaien, de leiding in het klempunt brengen en de schroef met een
kruiskopschroevendraaier vastdraaien (koppel: 2,0 Nm).
28
HM-20-BE-nl-11
Omvormers
OUT
L1 L2 L3
L1
Sunny Home Manager 2.0
SUNNY HOME MANAGER 2.0
als netafname- en
teruglevermeter
Reset
L1
L1 L2 L3
IN
Scheidingsschakelaar
L1 L2 L3
Energiemeter
leverancier
L1 L2 L3 N
Hoofdzekering
(driefasig)
Openbaar
stroomnet
SMA Solar Technology AG
Huishouden
L2
L3
L3
N
L2
N
Sunny
Portal
Internet
Router/
Switch
