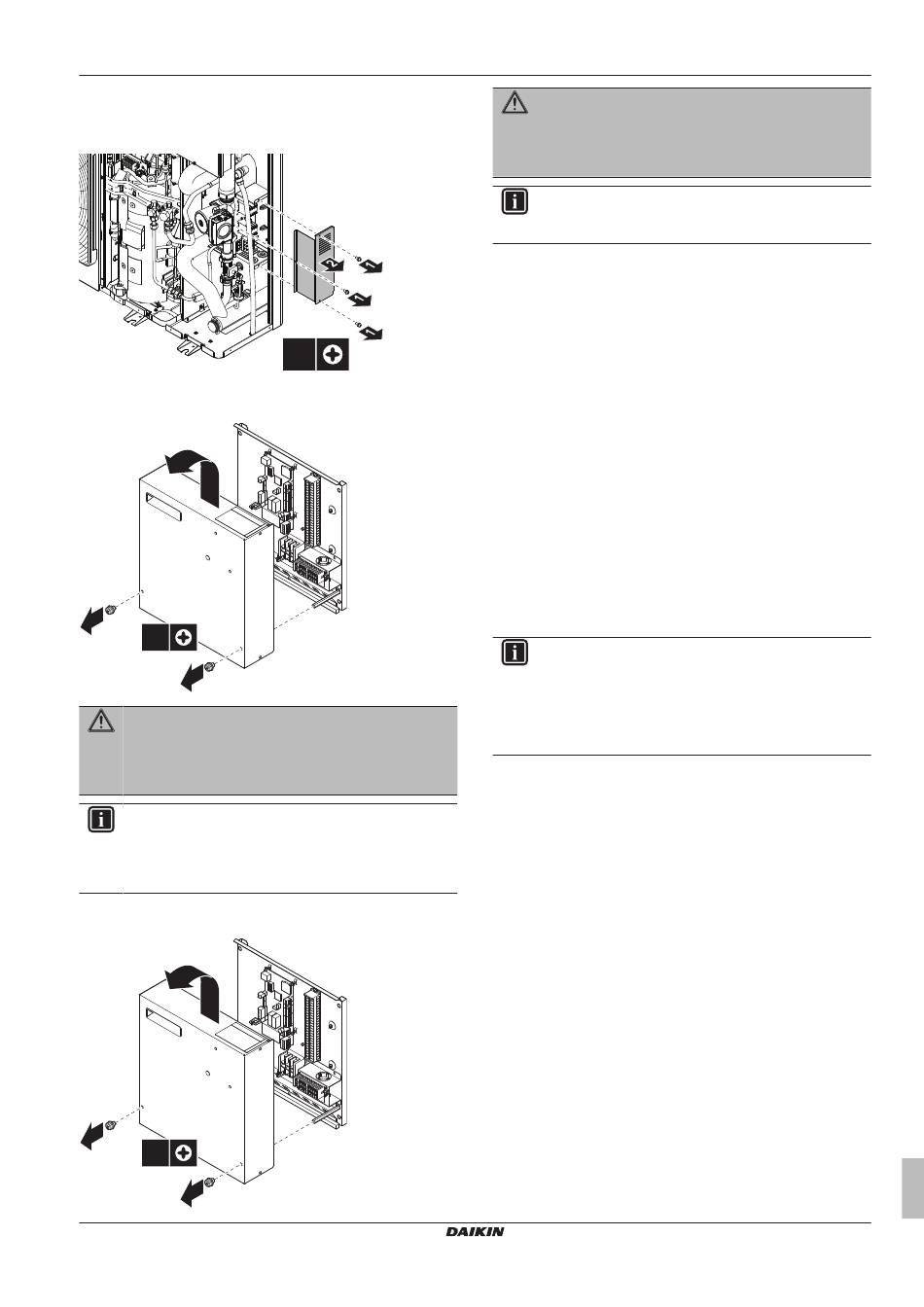

7.2.4
Het deksel van de schakelkast van de
back-upverwarming van de buitenunit
openen
7.2.5
De bedieningskast openen
2
1
2×
1
WAARSCHUWING
De schroeven worden geleverd met getande borgringen.
Gebruik ALTIJD getande borgringen, ook wanneer de
schroeven moeten worden vervangen, anders kan iemand
een elektrische schok krijgen.
INFORMATIE
De
gaten
in
het
gebruikersinterface op de regelkast aan te sluiten. Indien u
GEEN gebruikersinterface op de regelkast aansluit,
verwijder de pluggen dan NIET uit de gaten.
7.2.6
De kast met opties openen
2
1
2×
1
EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3
Daikin Altherma lage temperatuur monobloc
4P538847-1 – 2018.05
3×
frontpaneel
dienen
om
de
WAARSCHUWING
De schroeven worden geleverd met getande borgringen.
Gebruik ALTIJD getande borgringen, ook wanneer de
schroeven moeten worden vervangen, anders kan iemand
een elektrische schok krijgen.
INFORMATIE
Neem de pluggen NIET uit het frontpaneel van de kast met
opties.
7.3
De buitenunit monteren
7.3.1
Over de montage van de buitenunit
Wanneer
De buitenunit moet worden gemonteerd alvorens de waterleiding
kan worden aangesloten.
Typische werkstroom
Een typische montage van de buitenunit bestaat uit de volgende
stappen:
1
De installatiestructuur voorzien.
2
De buitenunit installeren.
3
Afvoer voorzien.
4
Ervoor zorgen dat de unit niet kan omvallen.
5
De unit beschermen tegen sneeuw en wind door een afdak
tegen de sneeuw en geleideplaten. Zie "De installatieplaats
voorbereiden" in
"6 Voorbereiding" op
7.3.2
Voorzorgsmaatregelen bij de montage
van de buitenunit
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.3.3
De installatiestructuur voorzien
Controleer de stevigheid en het vlak zijn van de grond waarop de
unit geïnstalleerd zal worden, zodat deze niet gaat trillen of lawaai
maken wanneer ze in bedrijf is.
Maak de unit stevig vast met ankerbouten zoals aangegeven op het
schema van de fundering.
Maak als volgt 6 sets ankerbouten, moeren en sluitringen (ter
plaatse te voorzien) klaar:
Uitgebreide handleiding voor de installateur
7 Installatie
pagina 22.
