7 Installatie
Typische werkstroom
De waterleidingen aansluiten omvat typisch de volgende stappen:
1
De waterleidingen van de buitenunit aansluiten.
2
De waterleidingen van de back-upverwarming en/of de
warmtapwatertank (indien van toepassing) aansluiten.
3
Het watercircuit vullen.
4
Het watercircuit tegen vorst beschermen (glycol toevoegen).
5
De warmtapwatertank vullen (indien van toepassing).
6
De waterleidingen isoleren.
7.6.2
Voorzorgen bij het aansluiten van de
waterleidingen
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
7.6.3
De waterleidingen aansluiten
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de leidingen
aansluit. Vervormde leidingen kunnen storingen in de unit
veroorzaken. Zorg dat het aanhaalkoppel NOOIT meer dan
30 N•m bedraagt.

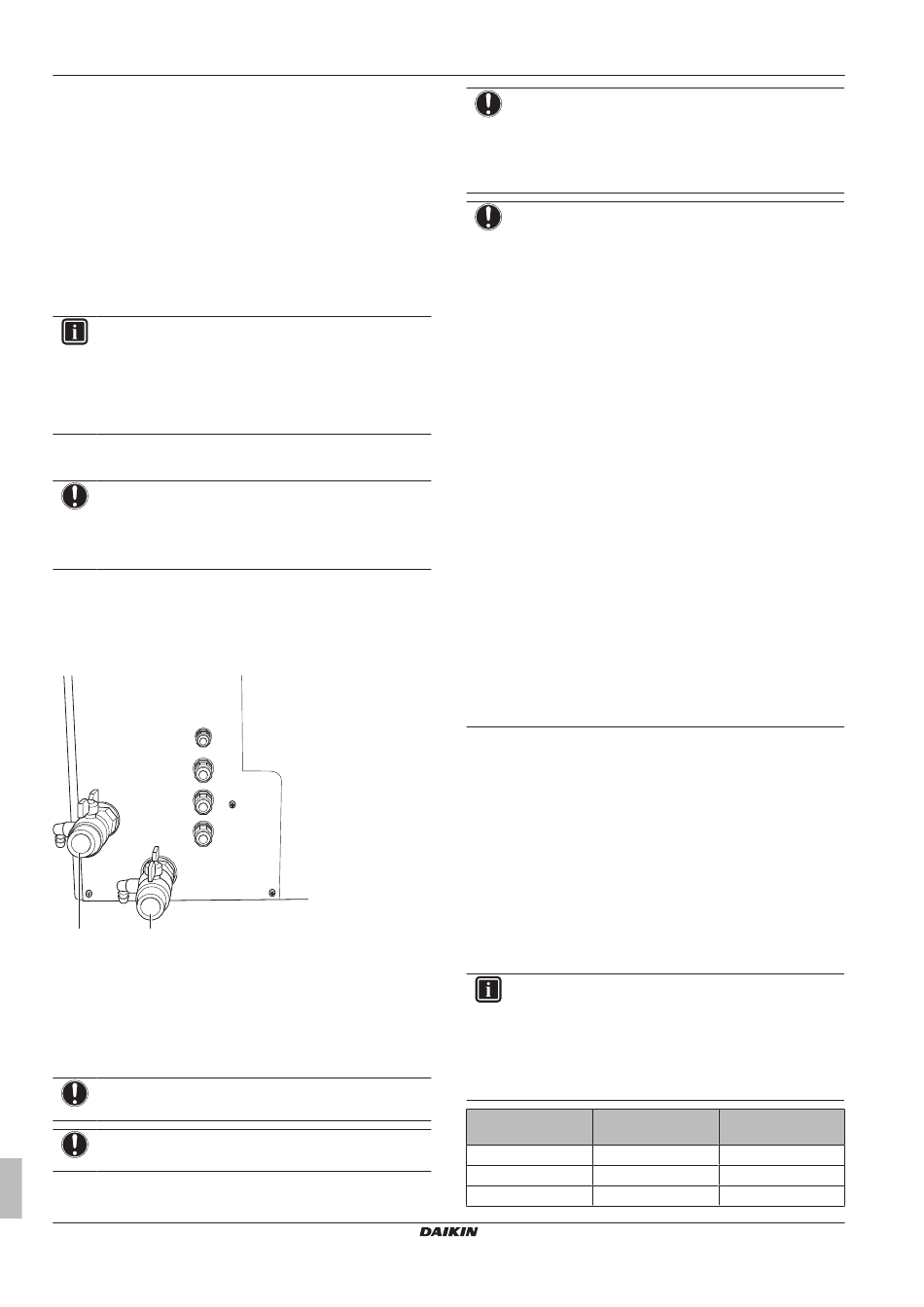

Er zijn 2 afsluiters voorzien voor service en onderhoud. Monteer de
afsluiters op de wateringang en -uitgang voor ruimteverwarming. Let
op hun stand: de ingebouwde aftapkranen voeren alleen die kant
van het circuit af waar ze staan. Om alleen de unit af te kunnen
laten, zorg ervoor dat de aftapkranen zich tussen de afsluiters en de
unit bevinden.
a
b
a
Waterinlaat
b
Wateruitlaat
1 Schroef de moeren van de buitenunit vast op de afsluiters.
2 Sluit de lokale leidingen aan op de afsluiters.
3 Indien de optionele tank voor warm tapwater aangesloten moet
worden, zie de installatiehandleiding van de tank voor warm
tapwater.
OPMERKING
Monteer een manometer in het systeem.
OPMERKING
Monteer de ontluchtingsventielen op alle hoge punten.
Uitgebreide handleiding voor de installateur
34
OPMERKING
Wanneer een optionele tank voor warm tapwater geplaatst
werd: een drukveiligheidsklep (ter plaatse te voorzien) met
een openingsdruk van maximum 10 bar moet worden
geïnstalleerd op de inlaataansluiting koud tapwater
conform de geldende wetgeving.
OPMERKING
Wanneer een optionele tank voor warm tapwater geplaatst
werd:
▪ Monteer
een
drukafvoerapparaat op de aansluiting van de inlaat van
koud water van de warm tapwatertank.
▪ Om te voorkomen dat er water zou terugstromen, is het
raadzaam om conform de geldende wetgeving een
terugslagklep te monteren op de waterinlaat van de
warm tapwatertank.
▪ Er wordt best een drukregelaar geïnstalleerd op de
koud-waterinlaat, conform de geldende wetgeving.
▪ Op
de
koud-waterinlaat
expansievat conform de geldende wetgeving te worden
geïnstalleerd.
▪ Er wordt geadviseerd een overdrukveiligheidsklep te
monteren op een plaats hoger dan de bovenkant van
de tank voor warm tapwater. Door de tank voor warm
tapwater te verwarmen, zet het water uit, waardoor de
waterdruk in de tank tot boven de maximumdruk van de
tank kan stijgen indien geen drukveiligheidsklep werd
gemonteerd. De installatie ter plaatse (leidingen,
aftappunten, enz.) aangesloten op de tank zal deze
hoge druk ook ondervinden. Om dit te voorkomen moet
een
drukveiligheidsklep
beveiliging tegen overdrukken hangt af van de juiste
werking
van
de
drukveiligheidsklep. Indien deze NIET correct werkt, zal
overdruk
de
tank
veroorzaken.
Om
controleren is regelmatig onderhoud vereist.
7.6.4
Het watercircuit tegen vorst beschermen
Vorst kan het systeem beschadigen. Om de onderdelen van het
hydraulisch circuit tegen vorst te beschermen, bevat de software
vorstbeschermende functies, waaronder het bij lage temperaturen
inschakelen van de pomp, de inwendige verwarmers en/of de back-
upverwarming.
Indien
er
echter
een
stroomstoring
vorstbeschermende functies niet worden uitgevoerd. Daarom wordt
geadviseerd glycol in het watercircuit toe te voegen. De nodige
concentratie hangt af van de mogelijke laagste buitentemperatuur en
of u het systeem tegen barsten of vorst wilt beschermen. Om het
systeem tegen vorst te beschermen, is er meer glycol nodig. Voeg
glycol toe volgens onderstaande tabel.
INFORMATIE
▪ Tegen barsten beschermen: de glycol zal ervoor
zorgen dat de leidingen niet barsten, maar zal er NIET
voor zorgen dat de vloeistof in de leidingen niet
bevriest.
▪ Tegen vorst beschermen: de glycol zal ervoor zorgen
dat de vloeistof in de leidingen niet bevriest.
Mogelijke laagste
Tegen barsten
buitentemperatuur
beschermen
–5°C
10%
–10°C
15%
–15°C
20%
EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3
Daikin Altherma lage temperatuur monobloc
aftapgereedschap
en
een
dient
bovendien
een
geplaatst
worden.
De
ter
plaatse
gemonteerde
vervormen
en
waterlekkages
de
goede
werking
ervan
is,
kunnen
deze
Tegen vorst
beschermen
15%
25%
35%
4P538847-1 – 2018.05
