In geval van een elektrische meter met transistoruitgang,
controleer de polariteit. De positieve polariteit MOET
aangesloten worden op X2M/7 en X2M/9; de negatieve
polariteit op X2M/8 en X2M/10.

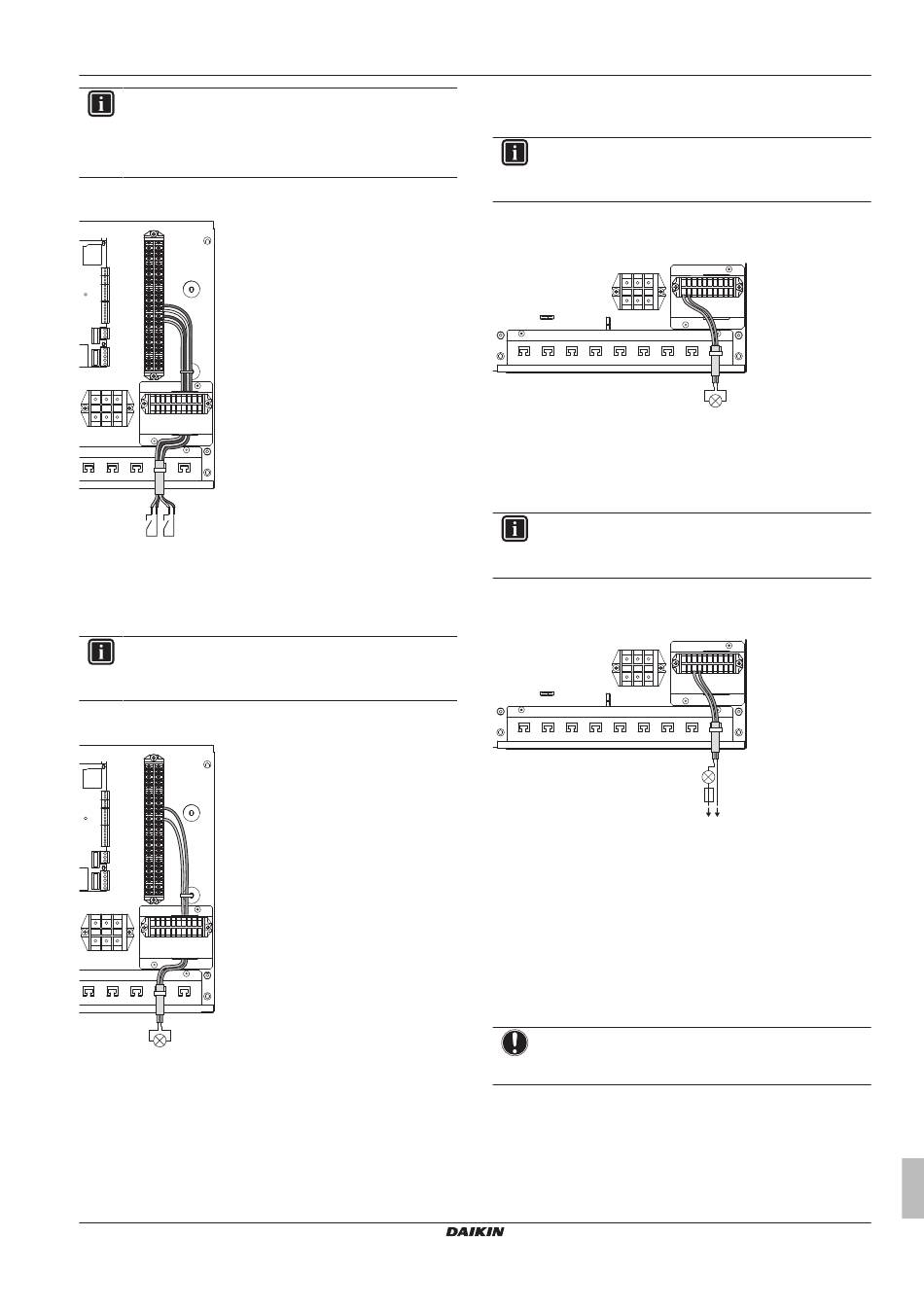

1 Sluit de kabel van de elektrische meters aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
X2M
A4P
10
9
8
7
X1M
X8M
S5P S6P
2 Bevestig
de
kabel
kabelbinderbevestigingen.
7.7.17
De alarm-output aansluiten
INFORMATIE
▪ Vereist optiekast EK2CB07CAV3.
▪ Op optiekast EK2CB07CAV3 aangesloten zijn.
1 Sluit de kabel van de alarm-output aan op de juiste
aansluitklemmen zoals hieronder afgebeeld.
X2M
A4P
15
13
X1M
X8M
2 Bevestig
de
kabel
kabelbinderbevestigingen.
EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3
Daikin Altherma lage temperatuur monobloc
4P538847-1 – 2018.05
met
kabelbinders
op
met
kabelbinders
op
7.7.18
De AAN/UIT-output van de ruimtekoeling/
verwarming aansluiten
INFORMATIE
▪ Vereist optiekast EK2CB07CAV3.
▪ Op optiekast EK2CB07CAV3 aangesloten zijn.
1 Sluit de kabel van de AAN/UIT-output van de ruimtekoeling/
verwarming aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
2 Bevestig
de
kabelbinderbevestigingen.
7.7.19
De omschakeling naar de externe
warmtebron aansluiten
INFORMATIE
▪ Vereist optiekast EK2CB07CAV3.
de
▪ Op optiekast EK2CB07CAV3 aangesloten zijn.
1 Sluit de kabel van de omschakeling naar de externe
warmtebron aan op de juiste aansluitklemmen zoals hieronder
afgebeeld.
2 Bevestig
de
kabelbinderbevestigingen.
7.8
De installatie van de buitenunit
voltooien
7.8.1
De buitenunit sluiten
1 Sluit het deksel van de schakelkast.
2 Monteer de bovenste plaat en de voorplaat.
OPMERKING
Wanneer u het deksel van de buitenunit sluit, let op dat u
het aanhaalkoppel van 4,1 N•m NIET overtreft.
de
7.9
De installatie van de regelkast
voltooien
7.9.1
De regelkast sluiten
1 Sluit de voorplaat.
7 Installatie
X1M
1 2
X8M
kabel
met
kabelbinders
X1M
4 3
X8M
L N
kabel
met
kabelbinders
Uitgebreide handleiding voor de installateur
op
de
op
de
