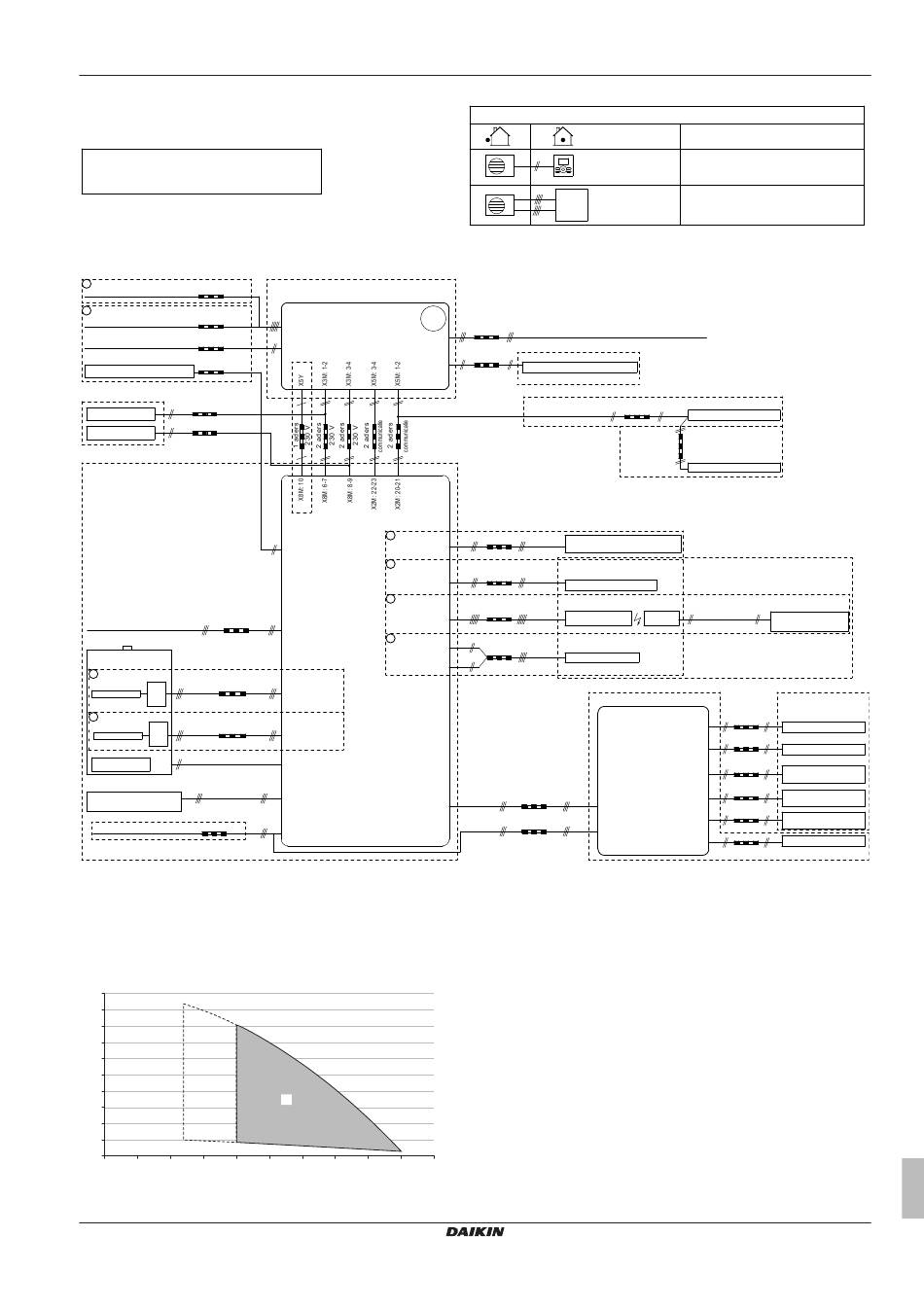

Schema elektrische aansluitingen
Noten:
- Voor signaalkabel: houd minimumafstand tot
stroomtoevoerkabels > 5 cm
- Beschikbare verwarmingstoestellen: zie combinatietabel
Elektrische voeding
1
Alleen voor installatie met normale elektrische voeding
3 of 5 aders
elektrische voeding unit: 400 V of 230 V + aarding
Alleen voor installatie met elektrische voeding met voorkeur kWh-tarief
1
unit elektrische voeding met voorkeur kWh-tarief:
3 of 5 aders
400 V of 230 V + aarding
elektrische voeding met normaal kWh-tarief
2 aders
voor unit: 230 V
2 aders
2x0,75
Contact elektrische voeding met voorkeur kWh-tarief
Ter plaatse te voorzien
2 aders
Afsluiter
230 V
Warmtapwaterpomp
2 aders 230 V
Optioneel stuk
3 aders
Elektrische voeding boosterverwarming
(3 kW): 230 V + aarding
230 V
Warm tapwatertank
3
Alleen voor *KHWS*V3
3 aders 3Gx2,5
X6M
Boosterverwarming
230 V
3
Alleen voor *KHWP*/*HYC*
3 aders 3Gx2,5
K1
Boosterverwarming
230 V
R5T - thermistor
watertemperatuur
signaal
3-wegsklep
M3S (als *KHW werd geplaatst)
230 V
selectie warm tapwater - vloerverwarming
3 aders
Elektrische voeding regelkast: 230 V + aarding
Elektrische voeding
14.4
ESP-curve: Buitenunit
Let op: Er zal zich een debietstoring voordoen wanneer het
minimum waterdebiet niet wordt bereikt.
A (kPa)
100
90
80
70
60
50
40
30
20
10
D
E
0
0
5
10
15
20
EBLQ+EDLQ011~016CA3V3+W1 + EK(2)CB07CAV3
Daikin Altherma lage temperatuur monobloc
4P538847-1 – 2018.05
Standaardonderdeel
Monobloc-unit
X1M: L1-L2-L3 of L-N-aarding
X4M: L-N + aarding
X3M: 5-6
X5M: 5-6
Regelkast
Optioneel stuk
Niet voor E(B/D)LQ*3V3/3W1
2
Prim.: X2M: 1-2
X2M: 9-10
Secund.: X2M: 1a-2
2
X2M: 1-2-1a
2
X2M: 1-2-1a
X8M: 4-5
F2B: 2+4 + aarding
2
X2M: 1-2
X8M: 6-7
X4M: 1-2-aarding
X4M/X7M: 1-2-aarding
X2M: 3-4
X8M: 5-4-3
A4P: X5A: 1-2-3
X1M: L-N-massa
C
25
30
35
40
45
50
B (l/min)
4D117234
Typische configuratie
Regelkast
3 aders
Elektrische voeding back-upverwarming (3 kW): 230 V + aarding (F1B)
signaal
Optioneel stuk
2 aders
Enkel voor EKRSCA1
Externe buitenthermistor
signaal
2 aders
2x0,75
communicatie
Externe kamerthermostaat/warmtepompconvector
(primaire en/of secundaire zone)
Toepassing dubbel instelpunt
3 aders
(zie installatiehandleiding)
signaal
3 aders voor K/V-bedrijf
Alleen voor *KRTW
2 aders voor V-alleen-bedrijf
(kamerthermostaat met draad)
A3P: X1M: K-com-V
signaal
5 aders voor K/V-bedrijf
Alleen voor *KRTR
4 aders voor V-alleen-bedrijf
(draadloze kamerthermostaat)
A7P: X1M: H-C-com
X2M: L-N
230 V
Alleen voor
(warmtepompconvector)
4 aders
X11M: 3-4-5-6
230 V
Optioneel stuk
3 aders
A4P: X5A: 1-2-3
communicatie
3 aders
X1M: L-N-massa
230 V
A
Externe statische druk
B
Water-/glycoldebiet
C
Bereik
D
Minimaal waterdebiet tijdens normale werking.
E
Minimum waterdebiet tijdens het ontdooien.
Noten:
▪ Over de streeplijnen: het werkingsgebied wordt alleen uitgebreid
naar lagere debieten indien de unit alleen met de warmtepomp
werkt en de temperatuur van het debietmedium hoog genoeg is.
(Dit geldt niet voor het opstarten, ontdooien en back-
upverwarming indien er een back-upverwarming is geïnstalleerd.)
▪ Het hogere werkingsgebied geldt alleen als het debietmedium
water is. Als er glycol is toegevoegd aan het systeem, ligt het
werkingsgebied lager.
▪ Het selecteren van een debiet buiten de werkzone kan de unit
beschadigen of een storing erin veroorzaken.
14 Technische gegevens
2 laagspanningsdraden
Standaard: 4 laagspanningsdraden
Optioneel: 4 hoogspanningsdraden
Standaardonderdeel
A5P: P1-P2 gebruikersinterface
Enkel voor *KRUCB*
2 aders
2x0,75
communicatie
A5P: P1-P2 gebruikersinterface
Optioneel stuk
Optioneel stuk
2 aders
Alleen voor *KRTETS
(3 m inbegrepen)
R2T
A3P: X1M: 1-3
Externe sensor
signaal
(vloer of omgeving)
Ter plaatse te voorzien
Optiekast
2 aders
Alarmuitgang
X2M: 13-15
signaal
2 aders
X8M: 3-4
Ext. warmtebron (bijv. ketel)
230 V
2 aders
Uitgang ruimtekoeling/
X8M: 1-2
-verwarming AAN/UIT
230 V
2 aders
X2M: 7-8
Elektrische pulsmeter input 1
signaal
2 aders
X2M: 9-10
Elektrische pulsmeter input 2
signaal
2 aders
X2M: 1a-2a
Externe binnenthermistor
signaal
Alleen voor KRCS01-1
4D116771-1
