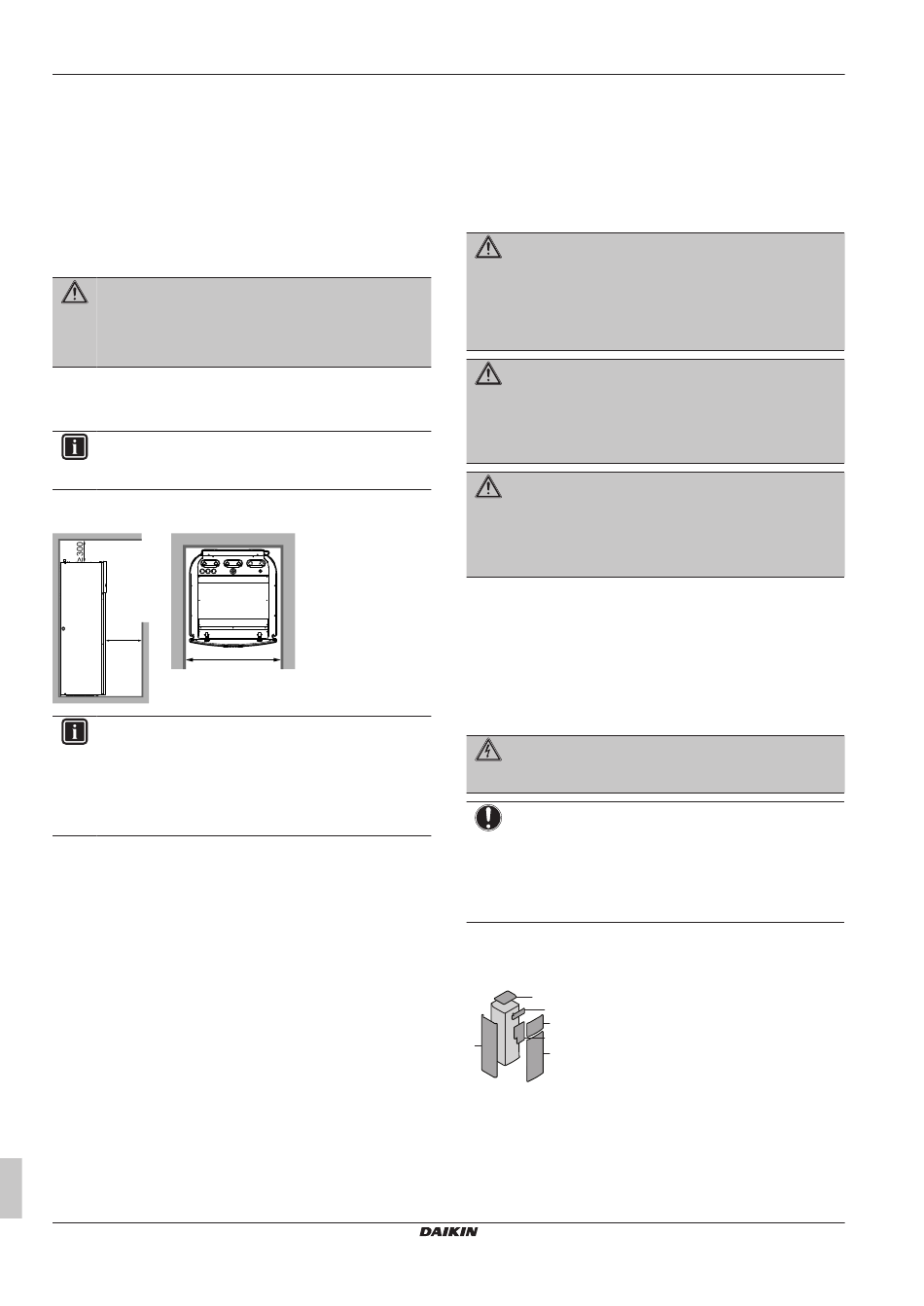

6 Installatie van de unit
6
Installatie van de unit
6.1
Installatieplaats voorbereiden
Installeer de unit NIET op een plaats die vaak als werkplaats wordt
gebruikt. Wanneer bouwwerken (bijv. slijpwerk) worden uitgevoerd
waarbij veel stof wordt geproduceerd, MOET de unit worden
afgedekt.
Kies een installatieplaats met voldoende ruimte om de unit in en uit
de site te kunnen dragen.
WAARSCHUWING
Het toestel wordt opgeslagen in een ruimte zonder
ontstekingsbronnen die voortdurend branden (bijvoorbeeld:
open vuur, een draaiend gastoestel of een draaiende
elektrische verwarming).
6.1.1
Vereisten inzake de plaats waar de
binnenunit geïnstalleerd wordt
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Houd rekening met de volgende richtlijnen inzake de benodigde
ruimte:
≥500
≥600
INFORMATIE
Als u slechts over een beperkte installatieruimte beschikt
en de optiekit EKGSPOWCAB (= stroomkabel voor
gesplitste elektrische voeding) moet installeren, verwijdert
u het paneel aan de linkerkant voordat u de unit op de
uiteindelijke positie installeert. Zie
openen" op
pagina 24.
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden en bij omgevingstemperaturen van 5~35°C.
▪ De ondergrond moet sterk genoeg zijn om het gewicht van de unit
te dragen. Neem als gewicht het gewicht van de unit met een volle
tank voor warm tapwater.
Zorg ervoor dat in het geval van een waterlek, het water geen
schade kan berokkenen aan de installatieruimte en de omgeving.
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
Uitgebreide handleiding voor de installateur
24
(mm)
"6.2.2 De binnenunit
Speciale vereisten voor R32
De binnenunit bevat een intern koelmiddelcircuit (R32), maar u hoeft
GEEN ter plaatse te voorziene koelmiddelleidingen te leggen of
koelmiddel bij te vullen.
De totale koelmiddelinhoud in het systeem is ≤1,842 kg, zodat het
systeem NIET onderhevig is aan enige vereisten met betrekking tot
de installatiekamer. Houd echter wel rekening met de volgende
vereisten en voorzorgsmaatregelen:
WAARSCHUWING
▪ Niet doorboren of verbranden.
▪ Gebruik
GEEN
andere
manieren om het ontdooien te versnellen dan die
aanbevolen door de fabrikant.
▪ Denk eraan dat R32-koelmiddel geurloos is.
WAARSCHUWING
Stel het toestel zo op dat mechanische schade wordt
voorkomen
en
in
ontstekingsbronnen zijn die doorlopend werken (zoals
open vuur, een gastoestel of elektrische verwarming die
aanstaat enz.).
WAARSCHUWING
De installatie, service, onderhoud en reparaties moeten
overeenstemmen met de instructies van Daikin en met de
geldende
wetgeving
gasregelgeving) en mogen alleen door bevoegde personen
worden uitgevoerd.
6.2
De unit openen en sluiten
6.2.1
Over openen van de unit
U moet op bepaalde momenten de unit openen. Voorbeeld:
▪ Wanneer u de elektrische bedrading moet aansluiten
▪ Wanneer u onderhoudswerkzaamheden op de unit moet uitvoeren
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
Laat de unit NIET onbewaakt achter wanneer het
servicedeksel verwijderd is.
OPMERKING
Voor een standaardinstallatie moet de unit meestal NIET
worden open gemaakt. De unit of een schakelkast moet
ALLEEN
maar
worden
bijkomende optiekits wilt installeren. Voor meer informatie,
zie de installatiehandleiding van de betreffende optiekit, of
hierna.
6.2.2
De binnenunit openen
Overzicht
1
5
2
6
4
3
1
Bovenpaneel
2
Paneel van de gebruikersinterface
3
Frontpaneel
4
Linkse zijpaneel
5
Deksel op de geïnstalleerde schakelkast
6
Deksel op de hoofdschakelkast
Open
1 Verwijder het bovenpaneel.
schoonmaakmiddelen
een
kamer
waar
er
geen
(bijvoorbeeld
de
nationale
open
gemaakt
wanneer
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1 – 2019.02
of
u
