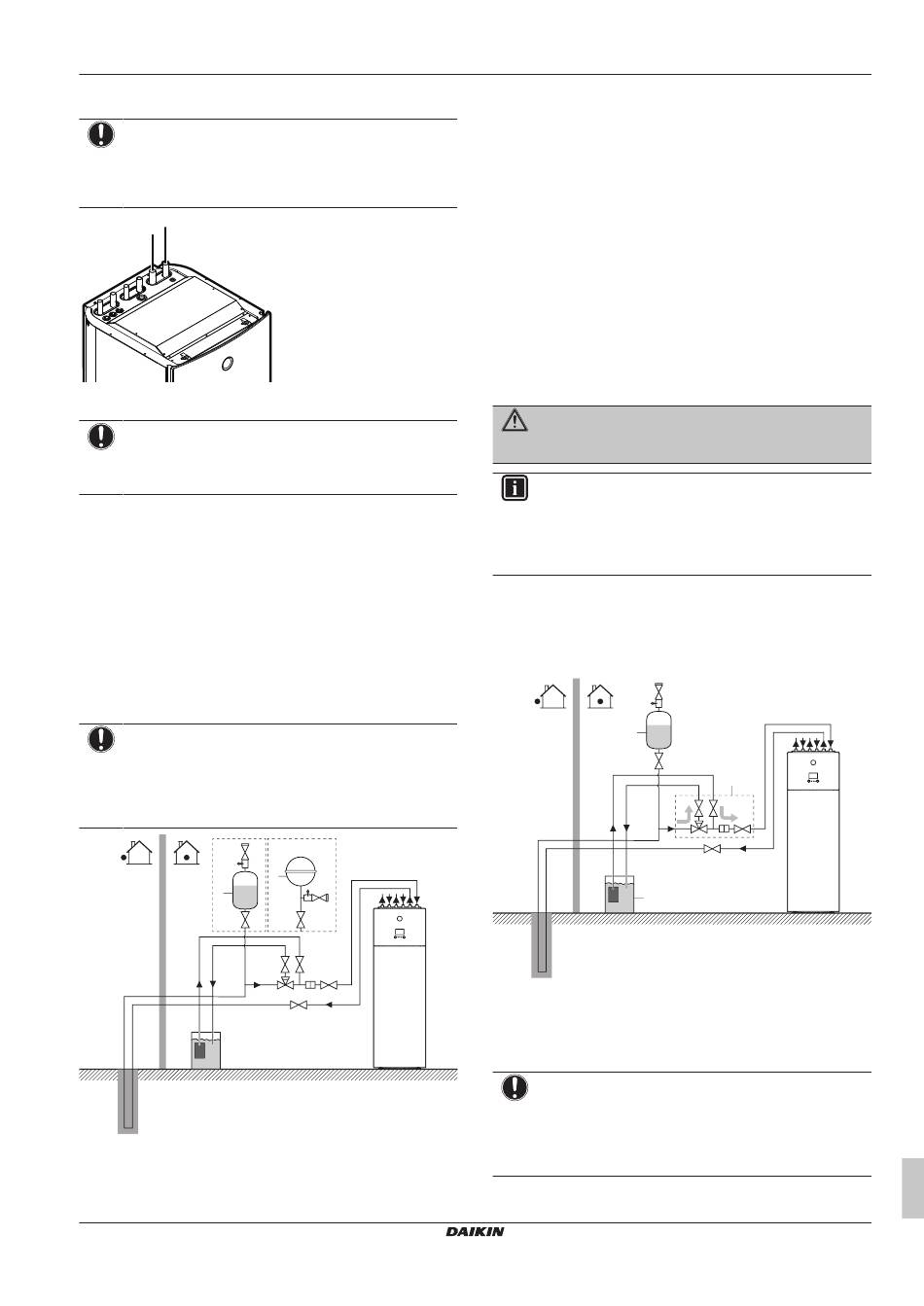

7.2.3
De pekelleiding aansluiten
OPMERKING
Oefen GEEN overdreven kracht uit wanneer u de ter
plaatse te voorziene leidingen aansluit en zorg ervoor dat
ze op een lijn liggen. Vervormde leidingen kunnen
storingen in de unit veroorzaken.
b
a
a
Pekel UIT (Ø28 mm)
b
Pekel IN (Ø28 mm)
OPMERKING
Om service en onderhoud te vergemakkelijken, wordt
aangeraden om afsluitkleppen zo dicht mogelijk bij de
inlaat en uitlaat van de unit te plaatsen.
7.2.4
Het pekelniveauvat aansluiten
Het pekelniveauvat (geleverd als toebehoren) moet aan de
pekelzijde van het warmtepompsysteem worden geïnstalleerd. Het
vat is uitgerust met een veiligheidsklep. Het vat doet dienst als
visuele aanduiding van het pekelniveau van het systeem. De lucht
die in het systeem vast komt te zitten, wordt verzameld door het vat.
Hierdoor daalt het pekelniveau in het vat.
1 Installeer het pekelniveauvat als het hoogste punt in het
pekelcircuit op de retourpekelleiding.
2 Monteer de meegeleverde veiligheidsklep bovenop het vat.
3 Installeer een afsluiter (ter plaatse te voorzien) onder het vat.
OPMERKING
Als het pekelniveauvat niet op het hoogste punt van het
circuit kan worden geplaatst, plaats dan een expansievat
(ter plaatse te voorzien) en plaats de veiligheidsklep vóór
het expansievat. Als deze instructie wordt genegeerd,
kunnen er storingen in de unit optreden.
a
a
Pekelniveauvat (toebehoren)
b
Expansievat (ter plaatse te voorzien, wanneer het
pekelniveauvat niet op het hoogste punt kan worden
geplaatst)
EGSAH/X06+10DA9W(G)
Daikin Altherma 3 GEO
4P569820-1 – 2019.02
b
7 Installatie van de leidingen
Als het pekelniveau in het vat lager is dan 1/3 moet u pekel bijvullen
in het vat:
4 Sluit de afsluiter onder het vat.
5 Verwijder de veiligheidsklep bovenop het vat.
6 Vul het vat bij met pekel totdat het ongeveer 2/3 is gevuld.
7 Plaats de veiligheidsklep terug.
8 Open de afsluiter onder het vat.
7.2.5
De pekelvulkit aansluiten
U kunt een pekelvulkit (ter plaatse te voorzien of optiekit KGSFILL2)
gebruiken om het pekelcircuit van het systeem te spoelen, te vullen
en af te laten.
Voor de installatie-instructies, zie de installatiehandleiding van de
pekelvulkit.
7.2.6
Het pekelcircuit vullen
WAARSCHUWING
Controleer voor, tijdens en na het vullen het pekelcircuit op
lekken.
INFORMATIE
De gebruikte materialen in het pekelcircuit van de unit zijn
chemisch bestand tegen de volgende antivriesvloeistoffen:
▪ 40 massa% propyleenglycol
▪ 29 massa% ethanol
1 Installeer de pekelvulkit. Zie
pagina 31.
2 Sluit een ter plaatse te voorzien pekelvulsysteem aan op de 3-
wegklep.
3 Zet de 3‑wegklep in de juiste stand.
a
c
a
Pekelniveauvat (toebehoren)
b
Pekelvulkit (ter plaatse te voorzien of optiekit KGSFILL2)
c
Pekelvulsysteem (ter plaatse te voorzien)
4 Vul het circuit met pekel tot een druk van ±2,0 bar (± 200 kPa).
5 Zet de 3‑wegklep terug in haar oorspronkelijke stand.
OPMERKING
Het is mogelijk dat een vulkit die ter plaatse wordt
voorzien, niet is uitgerust met een filter dat de onderdelen
in het pekelcircuit beschermt. In dat geval is de installateur
verantwoordelijk voor de installatie van een filter op de
pekelzijde van het systeem.
Uitgebreide handleiding voor de installateur
"7.2.5 De pekelvulkit aansluiten" op
b
31
