4 Installatie
Overzicht van aan te sluiten externe regeltechniek
Regelaar type
VRT 25
VRT 240
VRT 40
VRT 330
VRT 340f
VRT 390
VRC 410 S
Vreemd merk 120 mA
Vreemd merk met
potentiaalvrij contact
4.8.3 Interne regeltechniek monteren
Het bedieningspaneel van de VC/VCW 255/3 biedt de
mogelijkheid tot inbouw van de Vaillant weersafhanke-
lijke regelaar VRC 410 S. Verwijder hiervoor de afdek-
plaat in het bedieningspaneel en druk de "plug-in"
ontvanger of de VRC 410 S in de uitsparing. De buiten-
voeler moet in de schakelkast aangesloten worden op
stekker X8. Zie voor details de installatiehandleiding
van de VRC 410 S.
NTC
C1/C2

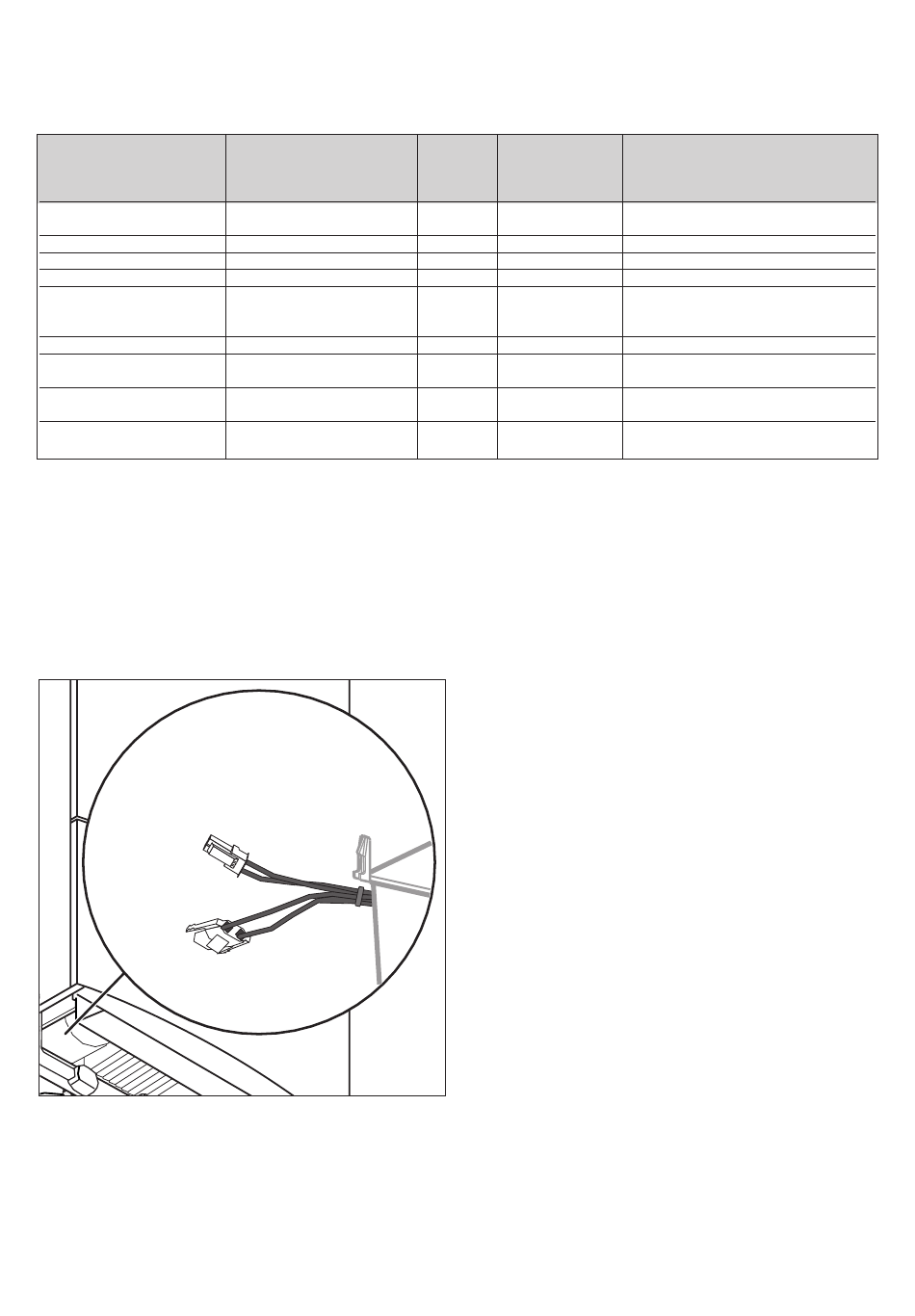

Afb. 4.8 Indirectgestookte boiler aansluiten (elektrisch)
20
Soort regelaar
Aan/uit
Aan/uit
Aan/uit of modulerend
Aan/uit of modulerend
Aan/uit of modulerend
Aan/uit of modulerend
Weersafhankelijk modulerend 300645
Aan/uit
Aan/uit
Artikel-
Aansluiten
nummer
op klem
300643
3-4
306772
3-4
300662
7,8,9
306775
7,8,9
306776
n.v.t.
300641
7,8,9
7,8,9
_
3-4
_
3-4
4.8.4 Aansluiting van een indirectgestookte boiler
(VIH...)
Het cv-toestel (VC 255/3) is standaard af-fabriek voor-
bereid voor aansluiting van een indirectgestookte boiler
VIH... Hiervoor zijn in het toestel een driewegklep en de
boilerregeling reeds aanwezig.
Bij gebruik van de Vaillant indirectgestookte boiler VIH...
moet de kabel van de NTC-voeler worden aangesloten
op de "NTC"-stekker.
Bij gebruik van een andere boiler met een mechanische
thermostaat kan deze worden aangesloten op de
"C1/C2"-stekker. Tevens moet in dit geval de pompnalo-
optijd bij boiler opwarmen "d.72" van 80 sec. op 0 sec.
worden ingesteld.
bijzonderheden
Draadbrug 3-4 verwijderen
Draadbrug 3-4 verwijderen
van de "plug-in" ontvanger van de
VRT 340f of het bedieningspaneel
aanbrengen
Buitenvoeler aansluiten op stekker
X8
Weerstand 220ohm 5Watt
op klem 4 en 5
Draadbrug 3-4 verwijderen
Gas-wandketel VC/VCW 255/3
