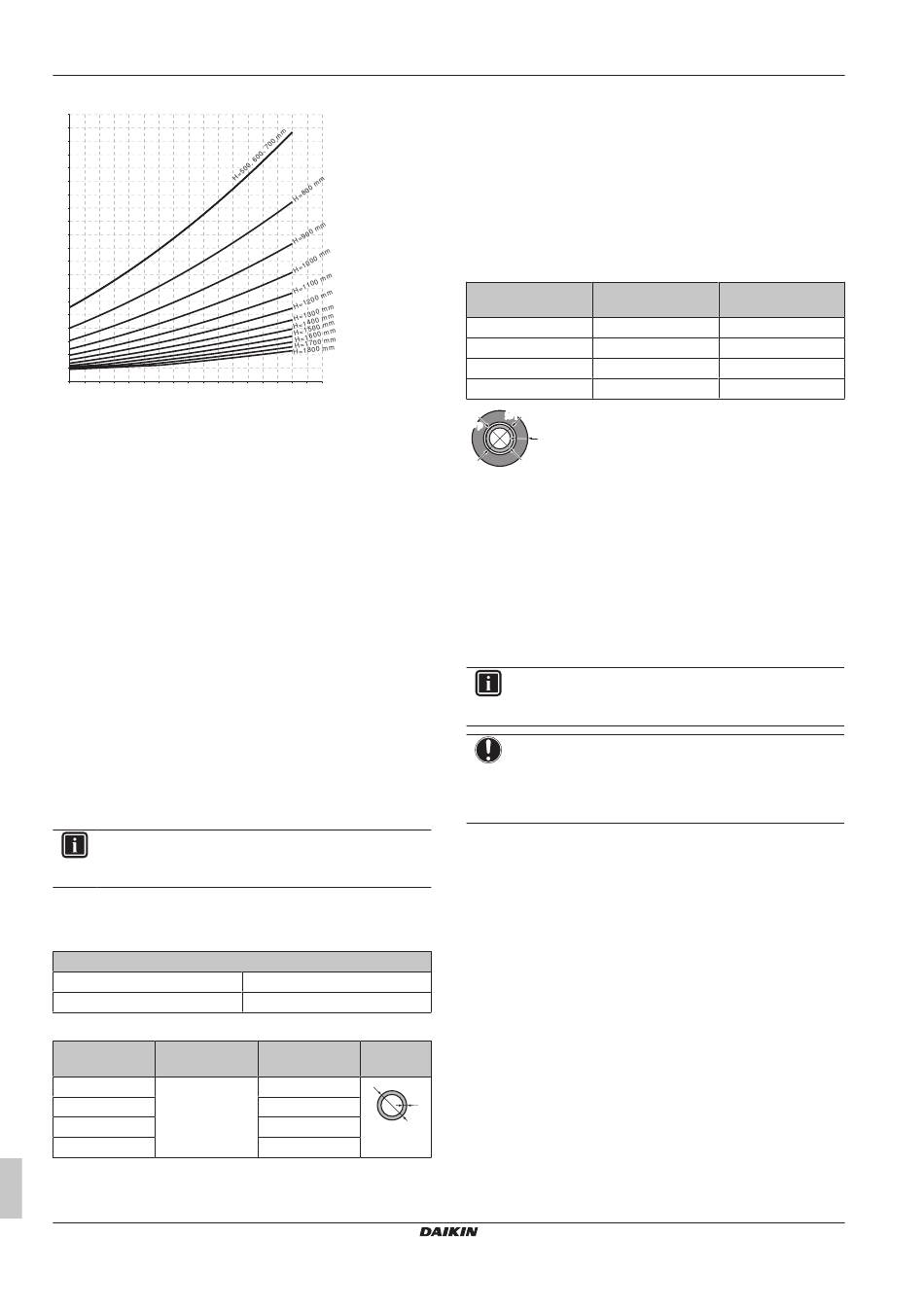

6 Voorbereiding
2
A (m
)
100
95
90
85
80
75
70
65
60
55
50
45
40
35
30
25
20
15
10
5
0
1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3 3.4 3.5
A
Minimumvloeroppervlakte voor de hybride unit (m
B
Totale koelmiddelvulling in het systeem (kg)
H
De hoogte gemeten vanaf de vloer tot aan de onderkant
van de behuizing. De grafiek is gebaseerd op de hoogte
gemeten vanaf de vloer tot de flensmoer.
Installeer de unit NIET in een van de volgende plaatsen:
▪ Plaatsen met nevels van mineraalolie, oliespray of dampen in de
lucht. Plastic onderdelen kunnen worden aangetast en van het
toestel vallen of waterlekken veroorzaken.
▪ Geluidsgevoelige zones (zoals naast een slaapkamer), zodat het
geproduceerd geluid in bedrijf geen overlast veroorzaakt.
▪ Op zeer vochtige plaatsen (rel. vochtigheid=max. 85%), bijv. een
badkamer.
▪ Op plaatsen onderhevig aan vorst. De omgevingstemperatuur
rond de binnenunit moet >5°C bedragen.
▪ De binnenunit is ontworpen om alleen binnen geïnstalleerd te
worden (in een technische kamer of soortgelijk) en bij
omgevingstemperaturen van 5~30°C in de verwarmingsstand.
6.3
De koelmiddelleidingen
voorbereiden
6.3.1
Vereisten voor de koelmiddelleidingen
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
▪ Materiaal leidingen: Met fosforzuur gedeoxideerd naadloos
koper.
▪ Diameter leidingen:
CHYHBH05+08
Vloeistofleiding
Gasleiding
▪ Hardingsgraad en dikte leidingen:
Buitendiameter
Temperingsgraa
(Ø)
d
6,4 mm (1/4")
Uitgegloeid (O)
9,5 mm (3/8")
12,7 mm (1/2")
15,9 mm (5/8")
(a)
Afhankelijk van de toepasselijke wetgeving en de maximale
bedrijfsdruk van de unit (zie "PS High" op het naamplaatje
van de unit), zijn mogelijk dikkere leidingen vereist.
Uitgebreide handleiding voor de installateur
18
B (kg)
2
)
Ø6,4 mm (1/4")
Ø15,9 mm (5/8")
(a)
Dikte (t)
Ø
≥0,8 mm
t
≥1 mm
≥0,8 mm
≥1 mm
Het gebruik van verloopstukken kan nodig zijn naargelang de
buitenunit. Zie
"7.6.8 Verloopstukken gebruiken om de leidingen op
sluiten" [ 4 29] voor meer informatie.
de buitenunit aan te
6.3.2
De koelleidingen isoleren
▪ Neem polyethyleenschuim als isolatiemateriaal:
▪ met een warmteoverdrachtsfactor begrepen tussen 0,041 en
0,052 W/mK (0,035 en 0,045 kcal/mh°C)
▪ bestand tegen minstens 120°C
▪ Isolatiedikte
Buitendiameter van
Binnendiameter van
de buizen (Ø
)
de isolatie (Ø
p
6,4 mm (1/4")
8~10 mm
9,5 mm (3/8")
10~14 mm
12,7 mm (1/2")
14~16 mm
15,9 mm (5/8")
16~20 mm
Ø
Ø
i
i
Ø
Ø
p
p
t
Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.
Gebruik afzonderlijke warmte-isolatiebuizen voor de koelvloeistof- en
koelgasleidingen.
6.4
De waterleidingen voorbereiden
6.4.1
Vereisten voor de watercircuits
INFORMATIE
Lees tevens de voorzorgsmaatregelen en vereisten in
hoofdstuk "Algemene veiligheidsmaatregelen".
OPMERKING
Wanneer kunststofleidingen worden gebruikt, zorg ervoor
dat
deze
zuurstofdiffusiedicht
DIN 4726. De diffusie van zuurstof naar de leidingen kan
overmatige corrosie veroorzaken.
▪ De
leidingen
aansluiten
leidingaansluitingen overeenkomstig de toepasselijke wetgeving
en de aanwijzingen in hoofdstuk "Installatie" en houd hierbij
rekening met de waterinlaat en -uitlaat.
▪ De leidingen aansluiten – Kracht. Oefen GEEN overdreven
kracht uit wanneer u de leidingen aansluit. Vervormde leidingen
kunnen storingen in de unit veroorzaken.
▪ De leidingen aansluiten – Gereedschappen. Gebruik alleen
gereedschap dat voor koper geschikt is, aangezien koper een
zacht materiaal is. ANDERS kunnen buizen beschadigd worden.
▪ De leidingen aansluiten – Lucht, vochtigheid, stof. Als lucht,
vocht of stof in het circuit terechtkomt, kunnen storingen ontstaan.
Om dit te voorkomen:
▪ gebruik alleen schone buizen;
▪ houd de uiteinden van de leidingen omlaag tijdens het
verwijderen van bramen;
▪ dek de uiteinden van de leiding af wanneer u de leiding door
een muur steekt, zodat stof noch vuil in de leiding kan
indringen;
▪ gebruik
een
goed
draadafdichtmiddel
waterdicht te maken.
Isolatiedikte (t)
)
i
≥10 mm
≥13 mm
≥10 mm
≥13 mm
zijn
overeenkomstig
–
Wetgeving.
Maak
alle
om
verbindingen
CHYHBH05+08AA + EHYKOMB33A
Daikin Altherma R Hybrid
4P471761-1C – 2019.09
