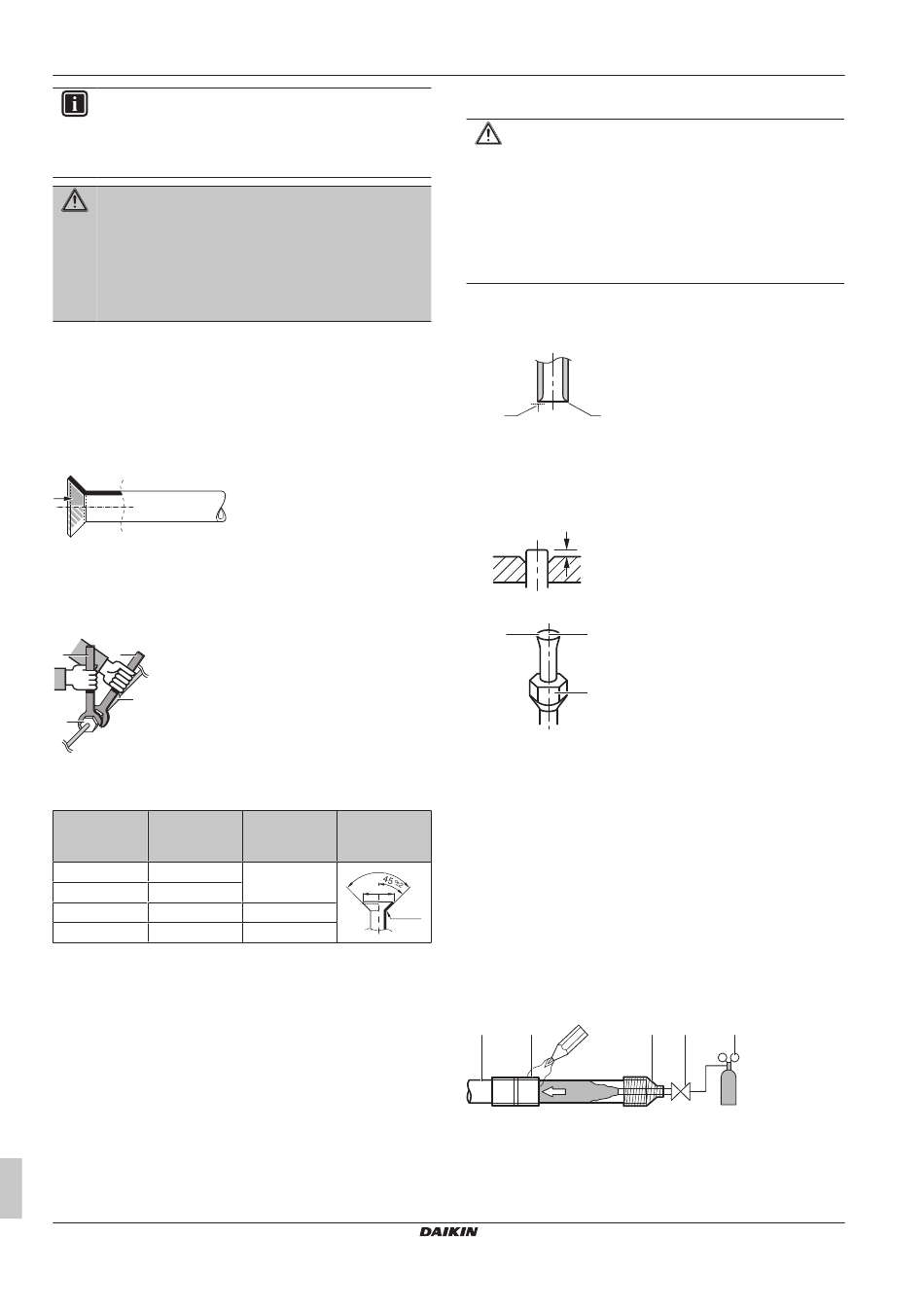

7 Installatie
INFORMATIE
Open de afsluiter van het koelmiddel NIET vooraleer de
koelmiddelleiding gecontroleerd te hebben. Wanneer u
koelmiddel moet bijvullen, wordt geadviseerd de afsluiter
van het koelmiddel te openen vooraleer bij te vullen.
WAARSCHUWING
Sluit de koelmiddelleidingen goed aan voordat u de
compressor inschakelt. Als de koelmiddelleidingen NIET
zijn aangesloten en de afsluiter tijdens het afpompen
openstaat, wordt lucht in het circuit gezogen wanneer de
compressor wordt ingeschakeld. Dit veroorzaakt dan een
abnormale druk in de koelcyclus, wat kan leiden tot schade
aan de apparatuur en zelfs letsels.
7.6.3
Richtlijnen bij het aansluiten van
koelmiddelleidingen
Houd rekening met de volgende richtlijnen wanneer u leidingen
aansluit:
▪ Bestrijk de binnenkant van de verbreding met etherolie of esterolie
wanneer u een flaremoer aansluit. Draai eerst 3 of 4 toeren met
de hand vast vooraleer stevig vast te draaien.
▪ Gebruik ALTIJD 2 sleutels tezamen om een flaremoer los te
draaien.
▪ Gebruik ALTIJD samen een moersleutel en een momentsleutel
om deze moer aan te halen wanneer u de leiding aansluit. Op die
manier zal de moer niet scheuren en lekken.
a
b
c
d
a
Momentsleutel
b
Moersleutel
c
Leidingverbinding
d
Flaremoer
Leidingmaat
Aanhaalmome
(mm)
nt (N•m)
Ø6,4
14,2~17,2
Ø9,5
32,7~39,9
Ø12,7
49,5~60,3
Ø15,9
61,8~75,4
7.6.4
Richtlijnen voor het buigen van leidingen
Gebruik een buisbuiger om bochten te maken. Alle buisbochten
moeten zo zacht mogelijk zijn (de bochtstraal moet 30~40 mm
bedragen of meer zelfs).
Uitgebreide handleiding voor de installateur
28
Trompmaat (A)
Vorm van de
(mm)
verbreding
(mm)
90°
±2
8,7~9,1
A
16,2~16,6
R=
0.4~0.8
19,3~19,7
7.6.5
Het uiteinde van een buis verbreden
VOORZICHTIG
▪ Een onvolledige verbreding kan lekken van koelgas
veroorzaken.
▪ Gebruik getrompte buizen NIET opnieuw. Gebruik
nieuwe getrompte buizen om ervoor te zorgen dat geen
koelgas kan lekken.
▪ Gebruik de getrompte moeren die bij de unit werden
meegeleverd. Andere getrompte moeren gebruiken kan
koelgaslekken veroorzaken.
1 Snijd het uiteinde van de leiding af met een pijpensnijder.
2 Verwijder de bramen en houd daarbij het afgesneden vlak naar
beneden zodat er GEEN bramen in de leiding kunnen komen.
a
b
a
Snijd precies in rechte hoeken af.
b
Verwijder de bramen.
3 Verwijder de flaremoer van de afsluiter en zet de flaremoer op
de leiding.
4 Verbreed de leiding. Verbreed exact op de plaats zoals getoond
op de volgende afbeelding.
A
5 Controleer of de verbreding goed werd uitgevoerd.
a
b
c
a
De binnenkant van de verbreding mag GEEN gebreken
vertonen.
b
Het uiteinde van de leiding MOET gelijkmatig en in een
perfecte cirkel verbreed zijn.
c
Controleer of de flaremoer is aangebracht.
7.6.6
Het uiteinde van een buis solderen
De binnenunit en de buitenunit hebben getrompte verbindingen.
Verbind beide uiteinden zonder te solderen. Indien solderen nodig
zou zijn, houd dan rekening met het volgende:
▪ Doorblazen met stikstof bij het hardsolderen voorkomt belangrijke
afzettingen van een geoxideerde filmlaag op de binnenkant van
de leiding. Deze filmlaag heeft een nadelige invloed op de
kleppen en compressoren in het koelsysteem en voorkomt een
goede werking.
▪ Stel de stikstofdruk met een drukreduceerklep in op 20 kPa
(0,2 bar) (d.w.z. net genoeg om te voelen op de huid).
a
b
f
a
Koelmiddelleiding
b
Te hardsolderen deel
c
Tape
d
Handbediende klep
e
Reduceerklep
f
Stikstof
c
d
e
f
CHYHBH05+08AA + EHYKOMB33A
Daikin Altherma R Hybrid
4P471761-1C – 2019.09
