7.12.1
De gasketel veranderen naar een 80/125
concentrische aansluiting

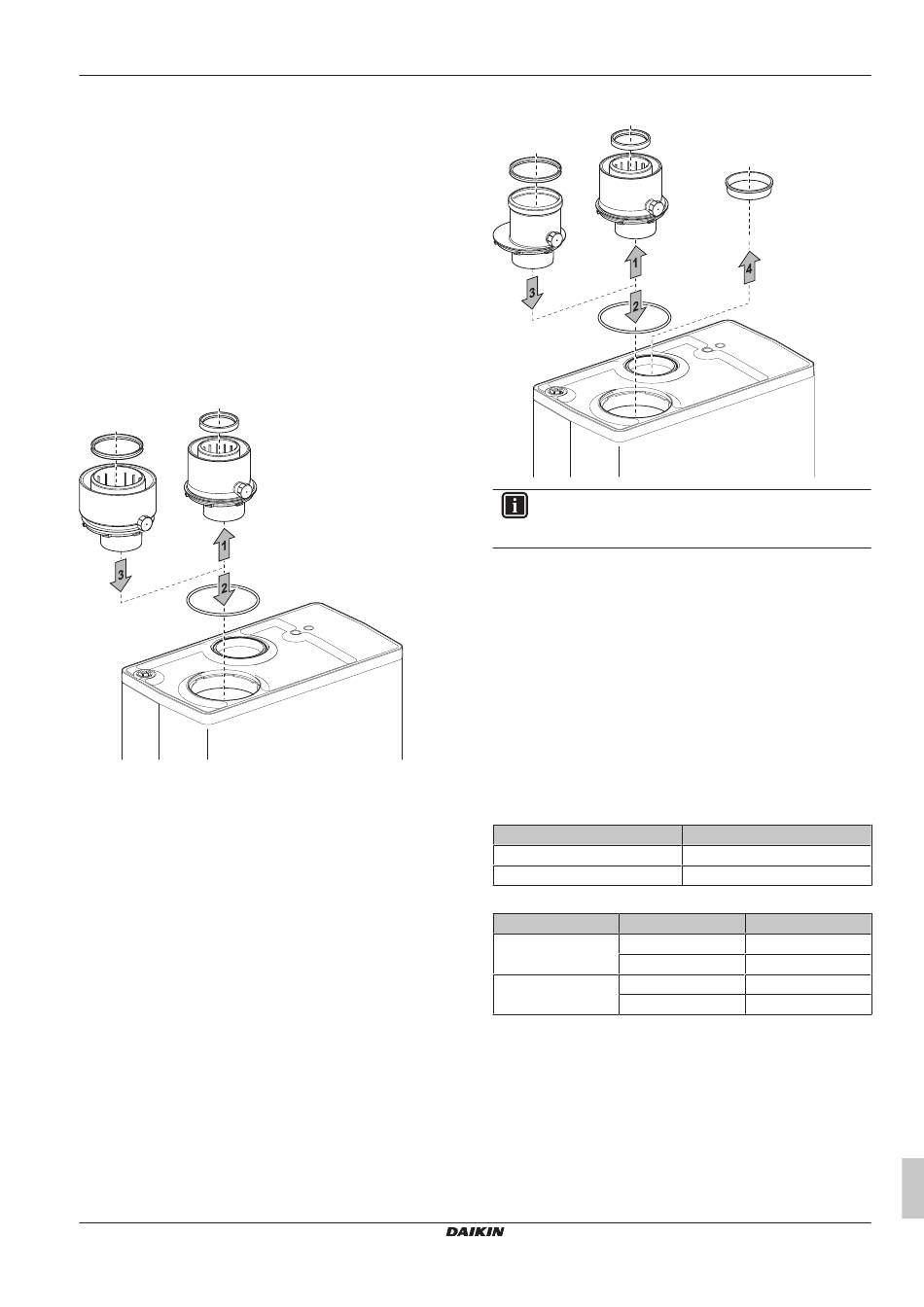

De concentrische aansluiting kan worden veranderd van Ø60/100
naar Ø80/125 met behulp van een adapterset.
1 Verwijder de concentrische pijp van de luchtaanvoer en
verbrandingsgaspijp bovenaan de gasketel door linksom te
draaien.
2 Verwijder de O-ring van de concentrische pijp en bevestig deze
rond de flens van de concentrische adapter Ø80/125.
3 Plaats de concentrische adapter bovenaan het apparaat en
draai deze rechtsom zodat de meetnippel recht naar voren
wijst.
4 Plaats de concentrische pijp voor de luchtaanvoer en
verbrandingsgasschoorsteen in de adapter. De geïntegreerde
afdichtingsring zorgt voor een luchtdichte aansluiting.
5 Controleer de aansluiting van de interne schoorsteenpijp en het
condensatieverdeelstuk. Zorg dat deze goed is aangesloten.
7.12.2
De 60/100 concentrische aansluiting
veranderen naar een dubbele
pijpaansluiting
De concentrische aansluiting kan van Ø60/100 veranderd worden in
een dubbele buisaansluiting van 2× Ø80 met behulp van een
adapterset.
1 Verwijder de concentrische buis van de luchtaanvoer en
verbrandingsgasbuis bovenaan de gasketel door linksom te
draaien.
2 Verwijder de O-ring van de concentrische buis en bevestig deze
rond de flens van de dubbele buisadapter Ø80.
3 Plaats de verbrandingsgasaansluiting (Ø80) bovenaan het
apparaat en draai deze rechtsom zodat de meetnippel recht
naar voren wijst. De geïntegreerde afdichtingsring zorgt voor
een luchtdichte aansluiting.
4 Verwijder het deksel van de luchtaanvoeraansluiting. Sluit de
luchtinlaat correct aan. Kamerluchtafhankelijke installatie is
NIET toegestaan.
5 Steek de leidingen voor de luchttoevoer en rookgasafvoer
voorzichtig in de luchttoevoeropening en de rookgasadapter
van de unit. De ingebouwde afdichtringen zorgen voor een
luchtdichte aansluiting. Zorg ervoor dat de aansluitingen niet
gemengd zijn.
CHYHBH05+08AA + EHYKOMB33A
Daikin Altherma R Hybrid
4P471761-1C – 2019.09
6 Controleer de aansluiting van de interne rookgasafvoerbuis en
het condensaatverdeelstuk. Zorg dat deze goed is aangesloten.
INFORMATIE
Volg de bij de adapterset meegeleverde instructies
nauwgezet op.
7.12.3
De totale pijplengte berekenen
Wanneer
de
weerstand
van
luchtaanvoerpijp verhoogt, neemt het vermogen van het apparaat af.
De maximum toegelaten vermogensafname is 5%.
De
weerstand
van
verbrandingsgasschoorsteen is afhankelijk van:
▪ de lengte,
▪ de diameter,
▪ alle onderdelen (bochten, ellebogen,...).
De totale toegestane pijplengte van de luchtaanvoer en de
verbrandingsgasschoorsteen
apparaatcategorie.
Equivalente lengte voor concentrische installatie (60/100)
Bocht 90°
Bocht 45°
Equivalente lengte voor dubbele-pijpinstallatie
R/D=1
Bocht 90°
Bocht 45°
R/D=0,5
Elleboog 90°
Elleboog 45°
Uitgebreide handleiding voor de installateur
7 Installatie
de
schoorsteenpijp
en
de
luchtaanvoerpijp
is
aangegeven
voor
elke
Lengte (m)
1,5
1
Lengte (m)
2 m
1 m
4 m
2 m
de
en
41
