Als de temperatuur hoger is dan 30°C en de vochtigheid meer
dan 80% bedraagt, moet het isolatiemateriaal minstens 20 mm dik
zijn om condensatie aan de oppervlakte van de isolatie te
voorkomen.

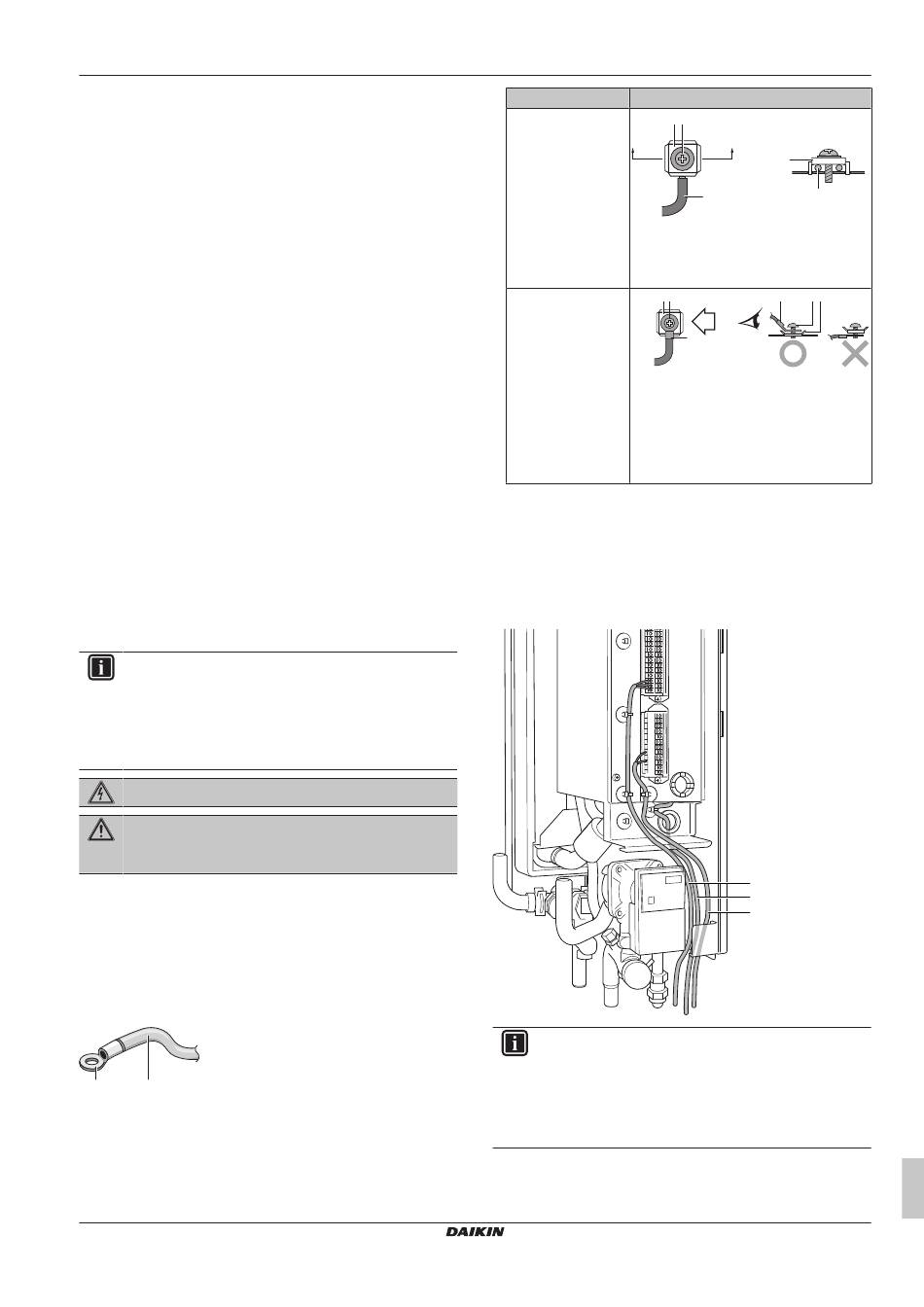

7.10
De elektrische bedrading
aansluiten
7.10.1
Over het aansluiten van de elektrische
bedrading
Typische werkstroom
De elektrische bedrading aansluiten bestaat doorgaans uit de
volgende stappen:
1
Controleer of het systeem van elektrische voeding voldoet aan
de elektrische specificaties van de warmtepomp.
2
De elektrische bedrading op de buitenunit aansluiten.
3
De elektrische bedrading op de binnenunit aansluiten.
4
De hoofdschakelaar van de binnenunit aansluiten.
5
De hoofdschakelaar van de gasboiler aansluiten.
6
De communicatiekabel tussen de gasboiler en de binnenunit
aansluiten.
7
De gebruikersinterface aansluiten.
8
De afsluiters aansluiten.
9
De pomp voor warm tapwater aansluiten.
10 De alarmuitgang aansluiten.
11 De AAN/UIT-uitgang van de ruimteverwarming aansluiten.
12 De veiligheidsthermostaat aansluiten.
7.10.2
Voorzorgsmaatregelen bij het aansluiten
van elektrische bedrading
INFORMATIE
Lees ook de voorzorgsmaatregelen en vereisten in de
volgende hoofdstukken:
▪ Algemene voorzorgsmaatregelen met betrekking tot de
veiligheid
▪ Voorbereiding
GEVAAR: GEVAAR VOOR ELEKTROCUTIE
WAARSCHUWING
Gebruik
ALTIJD
een
stroomtoevoerkabel.
7.10.3
Richtlijnen voor het aansluiten van de
elektrische bedrading
Denk aan de volgende punten:
▪ Indien gevlochten geleiders worden gebruikt, plaats een rond oog
op het uiteinde. Schuif het rond oog over de draad tot aan het
bekleed gedeelte en maak het oog vast met een geschikt
werktuig.
b
a
a
Gevlochten geleider
b
Ronde krimpklem
▪ Gebruik de volgende methodes om de draden te verbinden:
CHYHBH05+08AA + EHYKOMB33A
Daikin Altherma R Hybrid
4P471761-1C – 2019.09
meeraderige
kabel
als
Draadtype
Éénaderige draad
A
a Éénaderige draad met open lus
b Schroef
c Platte sluitring
c b
Gevlochten geleider
met rond oog
a Klem
b Schroef
c Platte sluitring
O Toegelaten
X NIET toegelaten
7.10.4
Elektrische bedrading aansluiten op de
binnenunit
Het is aanbevolen om alle elektrische bedrading te installeren op de
hydrokast alvorens de ketel te installeren.
1 De bedrading moet langs onder in de unit binnenkomen.
2 De bedrading moet in de unit de volgende tracés volgen:
a
c
INFORMATIE
Indien optionele of ter plaatse te voorziene kabels
geplaatst moeten worden, voorzie voldoende lengte voor
deze kabels. Door hiervoor te zorgen zal de schakelkast
verwijderd en verplaatst kunnen worden en zal tevens de
toegang
tot
andere
onderhoudswerkzaamheden mogelijk zijn.
Uitgebreide handleiding voor de installateur
7 Installatie
Methode
c b
AA´
A´
c
a
a
a
b
c
B
B
a
b
a
b
c
onderdelen
tijdens
35
