10.5.6
Bovenste ventielschotel uitbouwen

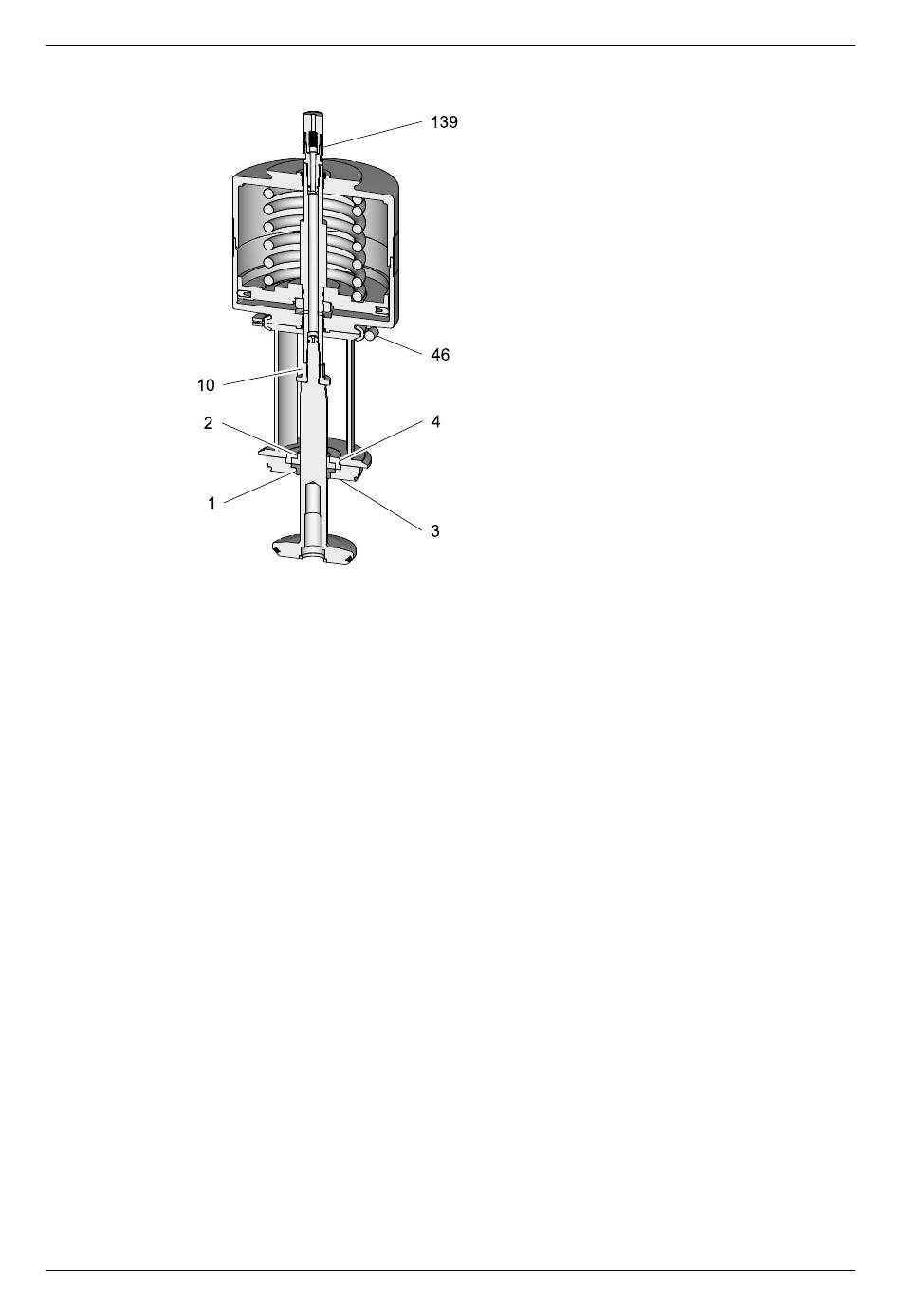

Afb.16
Voer de volgende stappen uit:
1.
2.
3.
4.
5.
6.
7.
8.
430BAL008430NL_6
28.06.2023
Schakelstang (139) uitdraaien.
Klemverbinding (46) losmaken, maar niet afnemen.
Moersleutel op de afstandsmoer (10) zetten, met een bandsleutel aandrijving
draaien en ventielschotel losdraaien.
Ventielschotel met lagerschijf (4), lager (2), afdichtring (1) en afdichtingsschijf
(3) uitdraaien.
Schroef de afstandsmoer (10) met 2 moersleutels van de ventielschijf af.
Lagerschijf met lager en afdichtingsschijf met afdichtring van ventielschotel
afstropen.
Verwijder de klemverbinding (46) tussen lantaarn en aandrijving.
Lantaarn afnemen.
Onderhoud
Ventiel X demonteren
49
