Ventielschotel uitbouwen

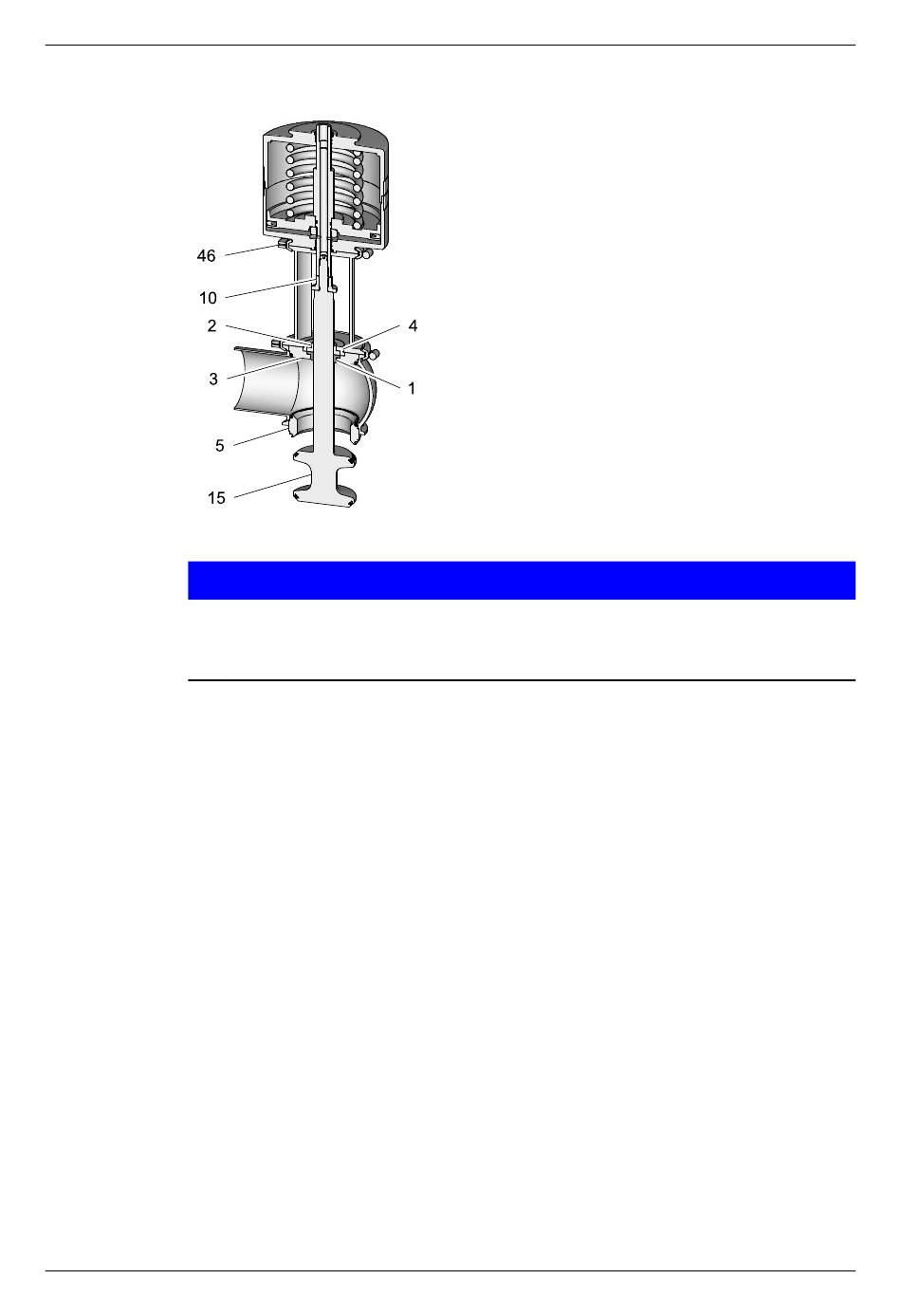

Afb.21
Voer de volgende stappen uit:
1.
2.
3.
4.
5.
430BAL008430NL_6
28.06.2023
Aandacht
Gevoelige ventielonderdelen
Schade aan de ventielonderdelen.
► Bescherm de ventielonderdelen tegen slagen of stoten.
Klemverbinding (43.3) en sluiting (35) verwijderen.
Houd de ventielschotel aan schoteloppervlak (15.1) vast en draai aandrijving
(A) met de hand eruit en verwijder deze.
Schroef de afstandsmoer (10) van de ventielschotel af.
! De ventielschotel kan er na het afschroeven van afstandsmoer (10)
uitvallen en beschadigd raken. Houd de ventielschotel daarom tijdens de
demontage van afstandsmoer (10) vast.
Ventielschotel (15) er naar onderen toe uittrekken.
! De schacht van de ventielschotel is een afdichtingsvlak. Deze mag bij
het eruit trekken niet worden beschadigd.
Klemverbinding (43.1) verwijderen.
Onderhoud
Ventiel W demonteren
55
