Onderhoud
Ventiel W demonteren
10.6
Ventiel W demonteren
10.6.1
Ventiel W handmatig optillen

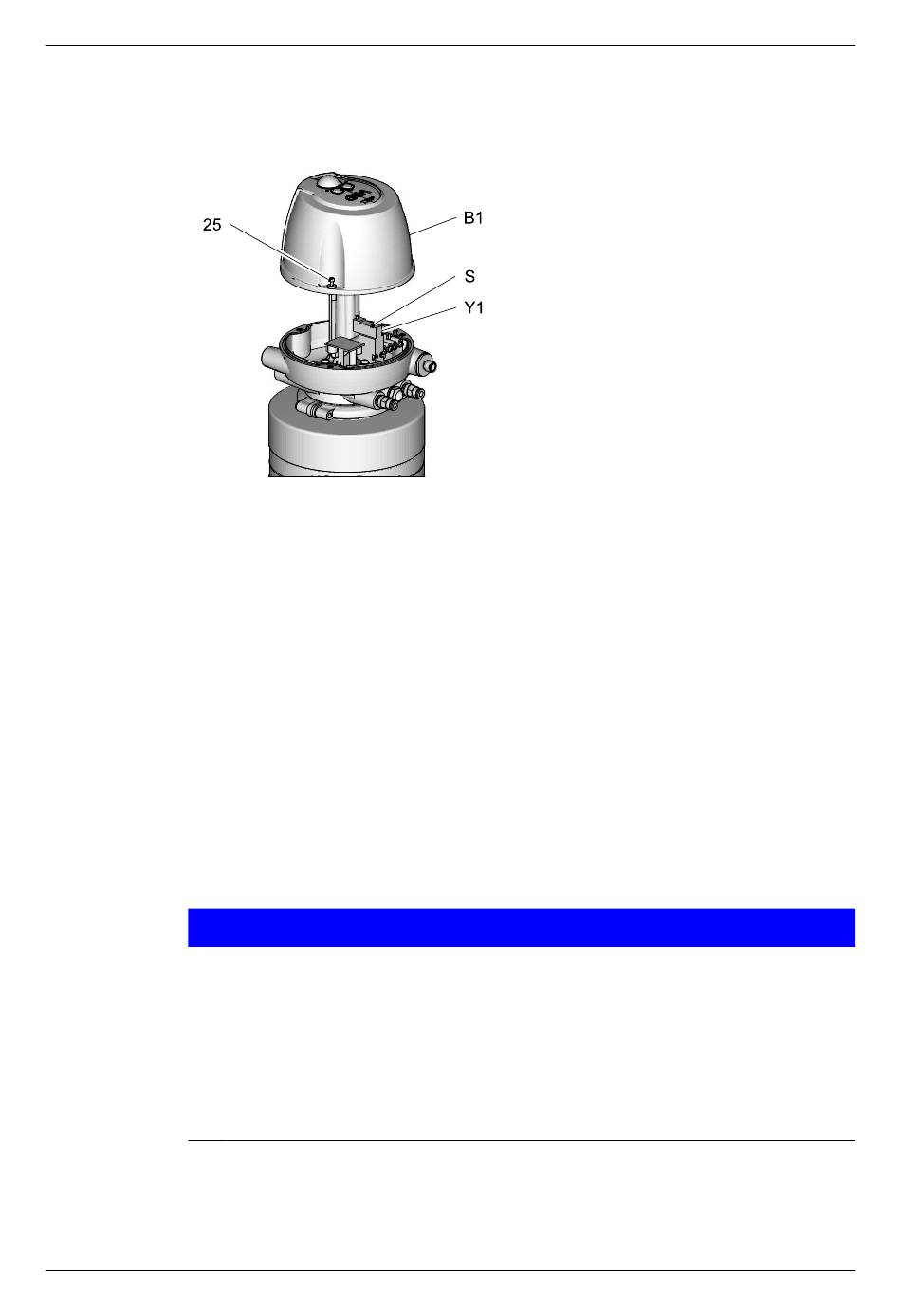

Afb.17
Voorwaarde:
•
•
Veersluitend ventiel
Voer de volgende stappen uit:
1.
2.
3.
Veeropenend ventiel
Voer de volgende stappen uit:
1.
50
Geen stuurventiel mag elektrisch of met de hand aangestuurd zijn.
De pneumatische en elektrische aansluiting aan installatiezijde kan aan de
stuurkop blijven zitten.
Drie cilinderschroeven (25) losdraaien en kap (B1) afnemen.
Aandrijving op druk brengen met perslucht, max. 8 bar door activering van het
stuurventiel (Y1) aan het handbediende element (S).
®
De ventielschotel wordt opgetild.
Ontlucht de aandrijving.
Aandacht
De ventielschotel, de lagerring en de afdichtingsring zijn
gevoelige componenten.
Beschadiging aan deze onderdelen kan tot storing in de werking leiden.
► De schacht van de ventielschotel mag bij het uittrekken van het ventiel
niet tegen de ventielbehuizing slaan.
► Lagerschijf en afdichtingsschijf mogen bij het uittrekken van de
ventielinzet niet tegen de schacht van de ventielschotel slaan.
► Ventielinzet niet op de ventielschotel plaatsen maar neerleggen.
Drie cilinderschroeven (25) losdraaien en kap (B1) afnemen.
430BAL008430NL_6
28.06.2023
