Stap 3:
Sluit de klem in de juiste positie aan op de omvormer.
Kabelvereisten voor RS485-communicatie: afgeschermde twisted-pair kabel of
afgeschermd twisted-pair.
De afsluitweerstand van 120 ohm van de ethernetkabel wordt via een DIP-schakelaar geregeld.
'AAN' betekent aangesloten en 'UIT' betekent losgekoppeld, zoals in de afbeeldingen hierboven te
zien is.
Selectiemodus van aansluitweerstand-draaischakelaar met 120 ohm
• Wanneer de enkele omvormer communiceert, zet u de weerstandschakelaar op AAN. (Standaard
is de schakelaar uitgeschakeld.) U vindt deze naast de RS485-communicatiepoort van de omvor-
mer, zodat de RS485-klem met 120 ohm de afscherming vormt van de communicatiekabel met
enkelpunts aarding, volgens de laatste afbeelding.
• Als er meerdere omvormers communiceren, sluit u alle omvormers in serie aan via de RS485-com-
municatiekabel. Voor het apparaat aan het einde van de serie, zet u de weerstandsschakelaar van
de klemmen op AAN (de standaardinstelling is UIT) en maakt u de afscherming van de communica-
tiekabel enkelvoudig geaard.
4.4.2 Aardingsfoutalarm
De omvormer voldoet aan de norm IEC 62109-2 13.9. Wanneer een aardlek optreedt, zal de
zoemer in de EzLogger Pro gedurende 1 minuut afgaan, en brandt de RUN LED 1 minuut. Het
alarm zal na een half uur opnieuw afgaan, tenzij de storing is verholpen.
19
DRED
USB
OF
RS485
RS485
4.4.3 Wifi-communicatie
Deze functie is alleen van toepassing op wifimodellen. Voor specifieke configuraties raadpleegt u de
"Instructies voor wifi/LAN-configuratie" in de bijlage. U kunt ook de beschrijving van "Demo-video's
voor bewaking van de installatie" raadplegen op de website http://www.goodwe.com/DownLoad.aspx.
Ga naar de www.gesolarinverter.com als de configuraties zijn afgerond om u daar te registreren.

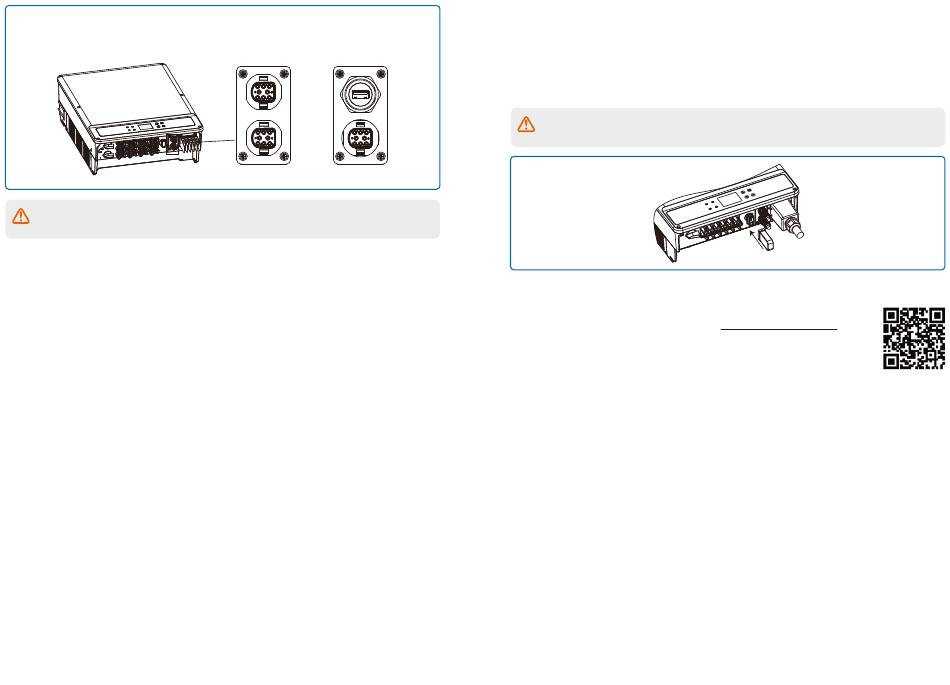

De installatie van de wifimodule van de serie is in de onderstaande afbeelding weergegeven.
Voor de naam en het wachtwoord van de wifiverbinding mogen geen symbolen worden
gebruikt. Gebruik alleen Arabische cijfers of hoofdletters en kleine letters.
4.4.2 Aardingsfoutalarm
De portal is een bewakingssysteem met bedrading. Nadat u de communicatie-
verbinding tot stand hebt gebracht, gaat u naar portal.gesolarinverter.com of
downloadt u de Power Sight-app door de QR-code te scannen om uw
PV-installatie en -apparaat te bewaken.
Neem contact op met onze aftersalesafdeling voor meer informatie.
Power Sight
20
