• Het is zonder toestemming niet toegestaan de frontafdekkap van de omvormer te openen.
Gebruikers mogen geen enkele component van de omvormer, behalve de DC/AC-connectoren,
aanraken of vervangen. De fabrikant aanvaardt geen aansprakelijkheid voor de gevolgen van
ongeoorloofde handelingen die kunnen leiden tot letsel en schade aan omvormers.
• Statische elektriciteit kan elektronische componenten beschadigen. Er moeten passende
maatregelen worden getroffen om dergelijke schade aan de omvormer te voorkomen. Anders
kan de omvormer beschadigd raken en vervalt de garantie.
• Zorg ervoor dat de uitgangsspanning van de voorgestelde PV-opstelling lager is dan de
maximale nominale ingangsspanning van de omvormer, anders kan de omvormer beschadigd
raken en vervalt de garantie.
• Als de apparatuur wordt gebruikt op een manier die niet door de fabrikant is gespecificeerd, kan
de bescherming die door de apparatuur wordt geboden niet langer worden gegarandeerd.
• Bij blootstelling aan zonlicht genereert de PV-opstelling zeer hoge spanning die tot gevaar voor
een elektrische schok kan leiden. Volg onze meegeleverde instructies strikt op.
• PV-modules moeten van IEC 61730 klasse A zijn.
• Verbied het insteken of uittrekken van de AC- of DC-klemmen wanneer de omvormer in bedrijf
is. Anders gaat de omvormer kapot.
Alleen door de fabrikant geleverde DC-connectoren zijn toegestaan voor gebruik, anders kan de
omvormer beschadigd raken en vervalt de garantie.
• De omvormer kan de kans op DC-reststromen tot 6 mA in het systeem uitsluiten als een externe
aardlekschakelaar vereist is naast de ingebouwde aardlekstroombewaking. Verder moet een
aardlekstroombewaking type A worden gebruikt om uitschakeling te voorkomen.
• De standaard fotovoltaïsche module is niet geaard.
• Het wordt aanbevolen een zekering te gebruiken als er meer dan twee PV-string-ingangen in
één MPPT zijn.
De IP65-klasse betekent dat het apparaat volledig is afgedicht. Installeer het apparaat na het
uitpakken binnen één dag. Blokkeer anders de ongebruikte poort, zodat het apparaat niet wordt
blootgesteld aan water en stof.
03
3 Het product
3.1 Beoogd gebruik

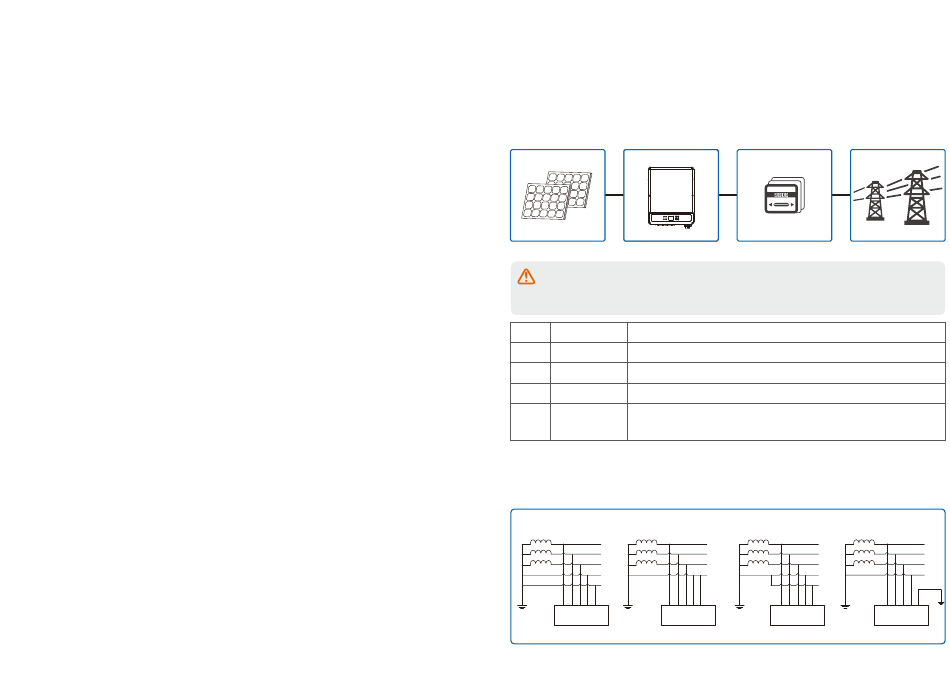

De GEP is een drie- of zesfasige op het elektriciteitsnet aangesloten PV-omvormer met drievoudi-
ge MPPT zonder transformator die een belangrijke eenheid tussen de PV-string en het elektrici-
teitsnet in het voedingssysteem vormt. De omvormer zet de door de PV-module opgewekte
gelijkstroom om in wisselstroom en voert deze naar het elektriciteitsnet, dat voldoet aan de
parameters van het plaatselijke elektriciteitsnet. Het beoogde gebruik van de omvormer is in de
onderstaande afbeelding geïllustreerd.
A
B
De reden waarom de omvormer niet op de PV-module kan worden aangesloten is dat de
positieve of negatieve klem moet worden geaard, behalve als er tussen de omvormer en
het elektriciteitsnet een transformator is gebruikt.
Item
Beschrijving
Opmerking
A
PV-string
Monokristallijn silicium, polykristallijn silicium en anderen.
B
Omvormer
GEP-serie
C
Meetapparaat
Meterkast met systeem voor gedistribueerde energieopwekking
TN-S, TN-C, TN-C-S, TT, IT (verschillende modeltypen met
D
Elektriciteitsnet
verschillende soorten elektriciteitsnetten, zoals hieronder weergegeven)
De GEP-serie GEP12-L-10, GEP15-L-10, GEP20-L-10, GEP25-10, GEP30-10, GEP36-10,
GEP29.9-10, GEP30-L-10, GEP35-L-10, GEP50-10, GEP60-10 ondersteunt vier verschillende
types (TN-S, TN-C, TN-C-S, TT) elektriciteitsnet. Raadpleeg de afbeelding hieronder.
TN-S
TN-C
Transformator
Transformator
L1
L2
L3
N
PE
PE
Omvormer
Omvormer
kWh
C
TN-C-S
Transformator
Transformator
L1
L1
L2
L2
L3
L3
PEN
N
PE
PE
PE
Omvormer
Omvormer
D
TT
L1
L2
L3
N
PE
