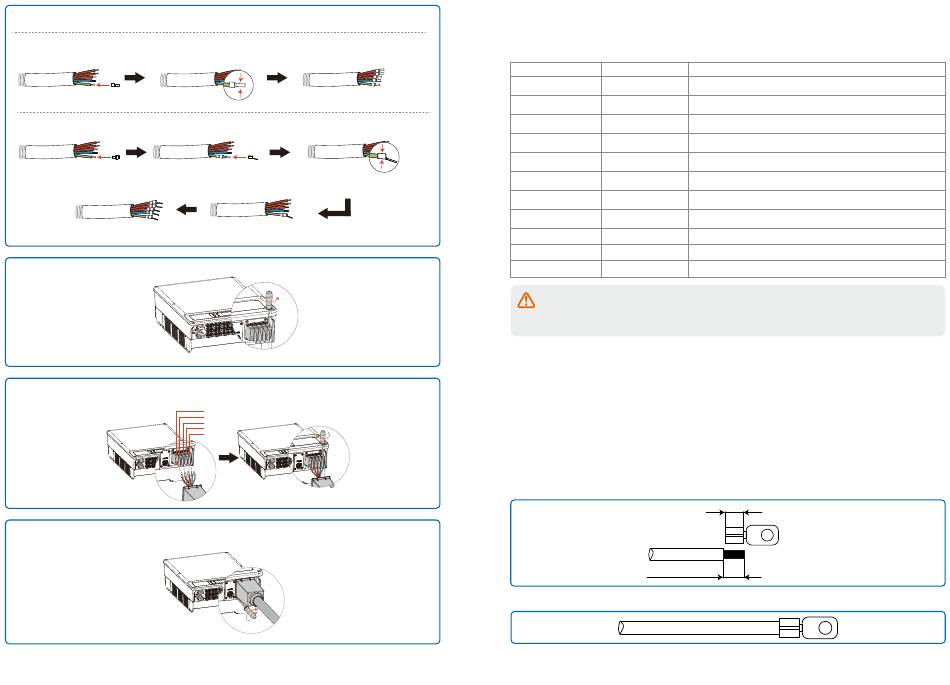

Stap 3: sluit de draad- en gereedschapsklemmen aan op de klem uit het zakje accessoires.
Voor de modellen GEP12-20-L-10/GEP25-36-10 zijn klemmen nodig
Monteer de klemmen met het juiste gereedschap
GEP30-35-L-10/GEP50-60-10 uitvoeringen met koudgeperste aansluitingen
Isolerende huls
Verbind de koudgeperste
op de kabel.
aansluitklem met de kabels.
Het eindresultaat
Stap 4: draai de AC-klemmen linksom met een platte schroevendraaier los tot interface
vijf open is.
Stap 5: sluit de uitgaande AC-kabels aan met een aanhaalmoment van 2,3 Nm.
Stap 6: bevestig de afdekking van de AC-stroomkabelklemmen met een aanhaalmoment
van 2,3 Nm.
13
Het eindresultaat
Krimp met een krimptang. Als de diameter van de kabel
te klein is, moet u twee keer krimpen. De klem moet
regelmatig gevormd zijn, zonder uitstekende pinnen.
Zorg dat het krimpgedeelte van de aansluitklem
volledig wordt afgesloten door het isolatiemateriaal.
L1
L2
L3
N
PE
4.3.2 AC-stroomonderbreker en aardlekschakelaar
Er moet voor elke omvormer een aparte drie- of vierpolige stroomonderbreker aan de uitgangszij-
de worden geïnstalleerd om ervoor te zorgen dat de omvormer veilig van elektriciteitsnet kan
worden losgekoppeld.
Omvormermodel
Uitgangsstroom
GEP12-L-10
31,5 A
GEP15-L-10
40 A
GEP20-L-10
54,5 A
GEP25-10
40 A
GEP29.9-10
43,3 A
GEP30-10
48 A
GEP36-10
53,3 A
GEP30-L-10
80 A
GEP35-L-10
96 A
GEP50-10
80 A
GEP60-10
96 A
Het is niet toegestaan voor meerdere omvormers dezelfde stroomonderbreker te gebrui-
ken. Het is niet toegestaan ladingen tussen de omvormer en stroomonderbreker op elkaar
aan te sluiten.
De interne geïntegreerde aardlekschakelaar van de omvormer kan externe lekstroom in real time
detecteren. Wanneer de lekstroomwaarde de grenswaarde overschrijdt, zal de omvormer zo snel
mogelijk van het net worden losgekoppeld. Als een aardlekschakelaar is geïnstalleerd, moet de
actiestroom 500 mA of hoger zijn.
4.3.3 Massa-aansluiting
De omvormer is uitgerust met een aardklem conform EN 50178.
Alle niet-stroomvoerende, blootliggende metalen delen van de apparatuur en andere behuizingen
in het PV-voedingssysteem moeten geaard zijn.
Sluit de 'PE'-kabel op de aarde aan.
1. Strip de draadisolatie met een draadstripper tot een geschikte lengte.
L2=L1 + (1-2 mm)
2. Steek de gestripte draad in de klem en druk hem stevig vast met behulp van een krimptang.
Aanbevolen nominale stroom van AC-stroomonderbreker
> 40 A
> 50 A
> 68 A
> 50 A
> 55 A
> 60 A
> 66 A
> 100 A
> 120 A
> 100 A
> 120 A
L1
