4 Installatie
4.1 Montage-instructies

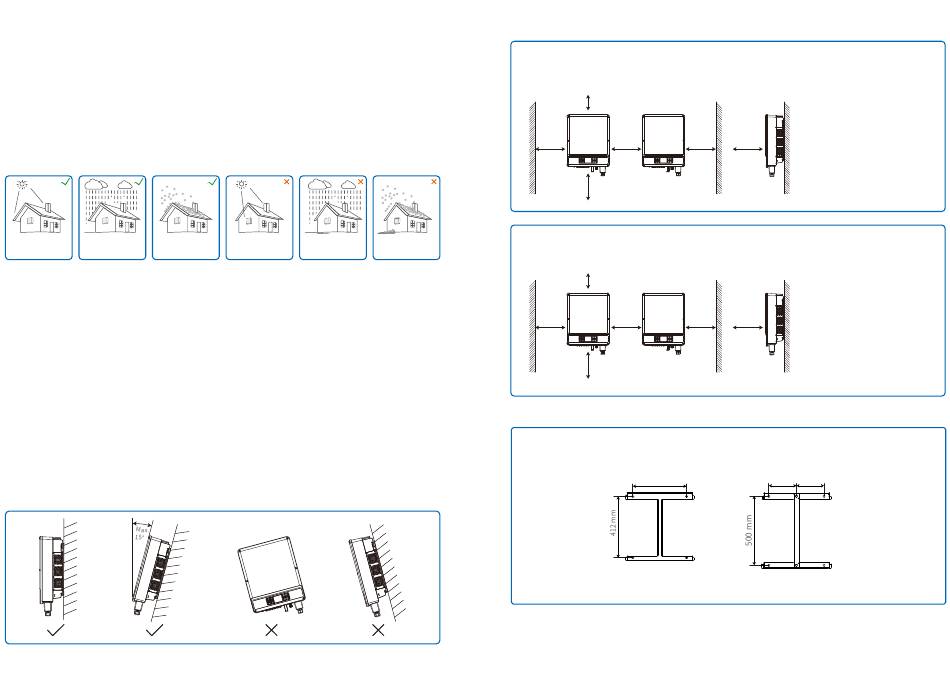

1. Voor optimale prestaties moet de omgevingstemperatuur lager zijn dan 45°C.
2. Voor eenvoudig onderhoud raden wij aan de omvormer op ooghoogte te installeren.
3. Omvormers mogen niet worden geïnstalleerd in de buurt van brandbare en explosieve voorwer-
pen. Bescherm de plaats van installatie tegen sterke elektromagnetische ladingen.
4. Breng het productlabel en de waarschuwingssymbolen zo aan, dat ze gemakkelijk door de
gebruikers kunnen worden gelezen.
5. Zorg ervoor dat u de omvormer neerzet op een plaats die beschut is tegen direct zonlicht, regen
en sneeuw.
Beschermen
Vrij houden
tegen zonlicht
Droog houden
van sneeuw
4.2 Installatie van de apparatuur
4.2.1 De plaats van installatie selecteren
1. Houd rekening met het draagvermogen van de wand. De wand (bijvoorbeeld van beton en
metaal) moet sterk genoeg zijn om het gewicht van de omvormer langere tijd te kunnen
dragen.
2. Installeer de eenheid op een plaats waar er genoeg ruimte is om onderhoud uit te voeren of de
elektrische aansluiting uit te voeren.
3. Installeer de eenheid niet op een wand van brandbaar materiaal.
4. Zorg ervoor dat de plaats van installatie goed wordt geventileerd.
5. Omvormers mogen niet worden geïnstalleerd in de buurt van brandbare of explosieve voorwer-
pen. Bescherm de plaats van installatie tegen sterke elektromagnetische ladingen.
6. Installeer de omvormer op ooghoogte voor een eenvoudige bediening en snel onderhoud.
7. Installeer de eenheid verticaal of hoogstens 15 graden naar achteren gekanteld. De bedrading
moet naar beneden gericht zijn. Voor een horizontale installatie is een verhoging vanaf de
grond van meer dan 250 mm nodig.
09
Opgehoopte
Zon
Regen
sneeuw
Om voor warmte-overdracht en makkelijk demonteren te zorgen, moet de vrije ruimte rond de
omvormer niet minder zijn dan de volgende waarden.
GEP12-20-L-10
GEP25-36-10
200 mm
600 mm
1200 mm
500 mm
GEP30-35-L-10
GEP50-60-10
500 mm
1000 mm
1200 mm
1000 mm
500 mm
4.2.2 Montageprocedure
Stap 1: gebruik de montagebeugel om de positie voor bevestigingsgaten op de wand te
markeren. Boor gaten met 10 mm diameter, 80 mm diepte volgens de afbeelding
hieronder.
360 mm
GEP12-20-L-10
GEP25-36-10
Het bovenste deel
Het onderste deel
600 mm
500 mm
De voorkant
----------------- 500 mm
Beide kanten
---------------- 600 mm
Interval
---------------------- 1200 mm
Het bovenste deel
Het onderste deel
500 mm
De voorkant
----------------- 500 mm
Beide kanten
-------------- 1000 mm
Interval
---------------------- 1200 mm
200 mm200 mm
GEP30-35-L-10
GEP50-60-10
--------- 200 mm
---------- 500 mm
--------- 500 mm
---------- 500 mm
10
