5 Bediening van het systeem
5.1 Lcd-scherm en led

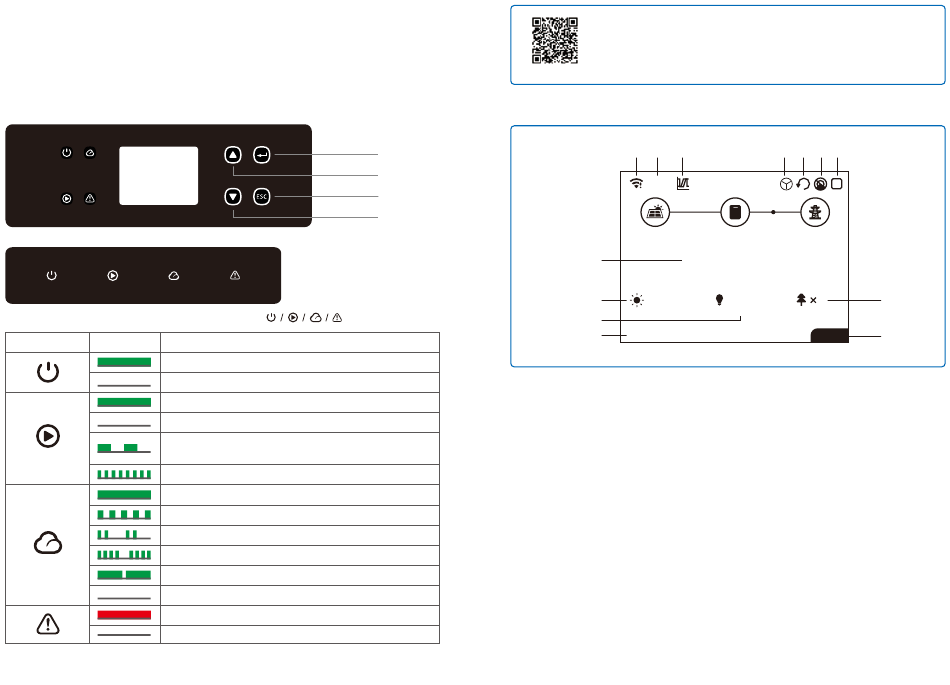

De interface bestaat uit ledlampjes, toetsen en een lcd-scherm op het frontpaneel van de
omvormer.
Het ledlampje geeft de werkstatus van de omvormer aan.
De knoppen en het lcd-scherm worden gebruikt voor configuratie- en weergaveparameters.
Het ledscherm staat hieronder weergegeven.
Groen / groen / groen / rood licht betekent respectievelijk:
Indicatielampje
Status
Toelichting
AAN = apparatuur ingeschakeld
UIT = apparatuur uitgeschakeld
AAN = omvormer levert stroom
UIT = omvormer levert geen stroom
Eén keer traag knipperen =
zelftest voordat elektriciteitsnet wordt aangesloten
Eén keer knipperen = aansluiten/actief
Aan = draadloos aangesloten/actief
1 x knipperen = draadloos systeem wordt gereset
2 x knipperen = probleem met de draadloze router
4 x knipperen = probleem met de draadloze server
Knipperen = RS485 aangesloten
UIT = draadloos systeem niet actief
Aan = fout opgetreden
UIT = geen fout
21
SolarGo-app
5.2 De gebruikersinterface
Enter
Omhoog
ESC
Omlaag
①: Pictogram voor communicatie-informatie: bij GPRS en wifi wordt de signaalsterkte
weergegeven en bij RS485 het communicatieadres.
②: Communicatiepictogram: geeft de manier van communicatie aan. Beschikbaar zijn GPRS,
wifi en RS485
③: LVRT/HVRT-pictogram: dit geeft aan dat de LVRT-/HVRT-functie van het systeem is ingeschakeld
④: Pictogram type elektriciteitsnet: dit geeft aan dat het systeem Delta Grid/Star Grid heeft
geselecteerd.
⑤: Pictogram vermogensbeperking: dit geeft aan dat de functie vermogensbeperking is ingeschakeld
⑥: Schaduwscan: dit pictogram geeft aan dat de schaduwscanfunctie is ingeschakeld.
⑦: Veiligheidspictogram: het nummer staat voor het nummer van het veiligheidsland.
⑧: Vermogen in realtime
⑨: E-day： dagelijkse stroomopwekking
⑩: E-Total: totale stroomopwekking
⑪: Systeemdatum en -tijd
⑫: Systeemstatusinformatie
⑬: Carbon (CO2): energiebesparing en emissiereductie
NB:
Download de SolarGo-app in de Google Play Store of de Apple App Store om
de systeembewerking van de omvormer te voltooien als de omvormer geen
scherm heeft. U kunt ook de QR-code scannen om de app te downloaden.
① ②
③
WiFi
36.00
⑧
20.5kWH
93.3kWH
⑨
⑩
E-DAY
E-TOTAL
⑪
01/01/2020 00:00:00
④
⑤ ⑥ ⑦
22
x
kW
4
⑫
CARBON
⑬
Normal
22
