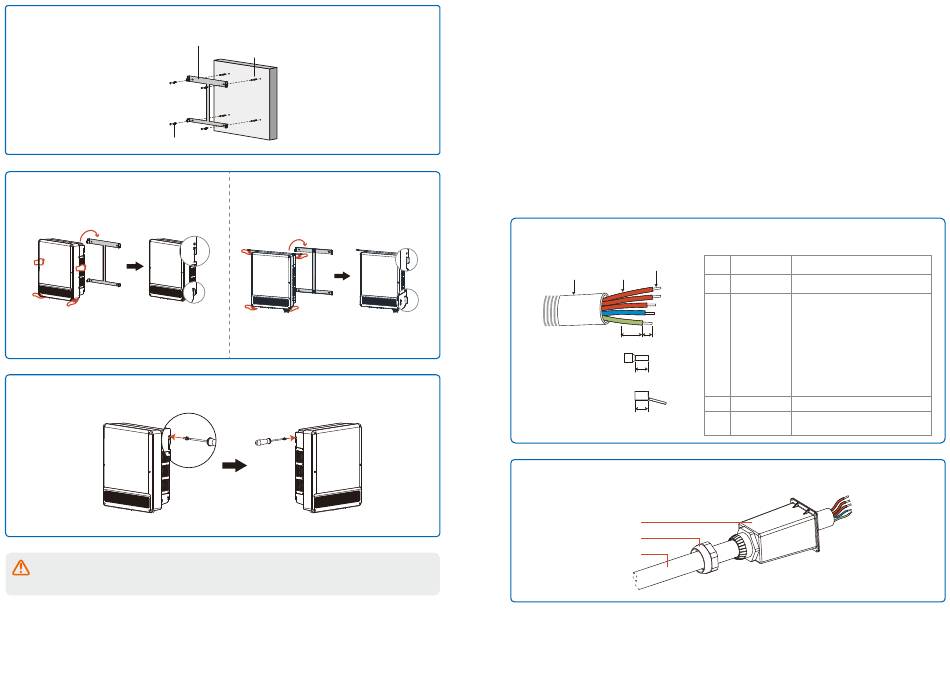

Stap 2: bevestig de wandhouder met de verankeringsschroef uit het zakje accessoires
aan de muur.
Installatie van drager
Zelftappende schroef
Stap 3: installeer de omvormer op de
montagebeugel aan de muur.
Zorg dat de
montagebeugel
in de sleuf valt.
Stap 4: schroef de omvormer met de schroeven uit het zakje met accessoires op de wandhouder.
De twee montagegaten in het midden van de wandmontagebeugel worden alleen voor
installaties met één kolom gebruikt en zijn niet bedoeld voor andere omgevingen.
11
Expansieschroef
Voor bediening met één hand monteert u de
hendel op de omvormer en bevestigt u deze
vervolgens volgen de afbeelding hieronder
aan de wandhouder.
Zorg dat de
montagebeugel
in de sleuf valt.
4.3 Elektrische installatie
4.3.1 Aansluiting AC-zijleidingen
1. Meet de spanning en frequentie van het toegangspunt van het elektriciteitsnet en zorg ervoor
dat deze aan de netaansluitingsnorm van de omvormer voldoen.
2. Het is raadzaam een stroomonderbreker of zekering aan AC-zijde te gebruiken met een
gespecificeerde output van 1,25 keer het nominale AC-uitgangsvermogen.
3. De omvormer moet via PE betrouwbaar geaard zijn. Zorg er hierbij voor dat de impedantie
tussen de nullijn en de massadraad minder dan 10 ohm is.
4. De omvormer en de stroomonderbreker of zekering moeten worden losgekoppeld van het
elektriciteitsnet.
5. Het gebruik van koperdraad wordt aanbevolen. Als u aluminiumdraad moet gebruiken, overleg
dan met de fabrikant van de omvormer.
6. Volg deze stappen om de omvormer op het elektriciteitsnet aan te sluiten.
Stap 1: kies de juiste AC-communicatiekabel.
Zachter koperdraad
A
B
C
D
Klem
D
Koudgeperste aansluitingen
D
Stap 2: neem de afdekking van de AC-kabel uit het zakje accessoires en wrik de moer los.
Voer vervolgens de AC-kabel zoals afgebeeld door de onderdelen.
Afdekking AC-aansluitklem
Moer
Kabel
Klasse Beschrijving
Waarde
GEP12-20-L-10/GEP25-36-10: 22-30 mm
Diameter draad
A
GEP30-35-L-10/GEP50-60-10: 30-40 mm
GEP12-20-L-10/GEP25-36-10:
koperdraad van 16 mm
wordt aanbevolen
2
GEP30-35-L-10/GEP50-60-10:
Doorsnede
koperdraad van 50 mm
of aluminiumdraad
2
B
van de draad
van 70 mm
wordt aanbevolen
2
Voor de juiste kabeldiameter en
distributieklemmen, dan wel bij een kabel
voor aluminiumdraad, neemt u contact op
met ons servicepersoneel
C
Draadlengte
Ca. 40 mm
Lengte onge-
D
Ca. 20 mm
ïsoleerde ader
