7 Product aan gebruiker opleveren

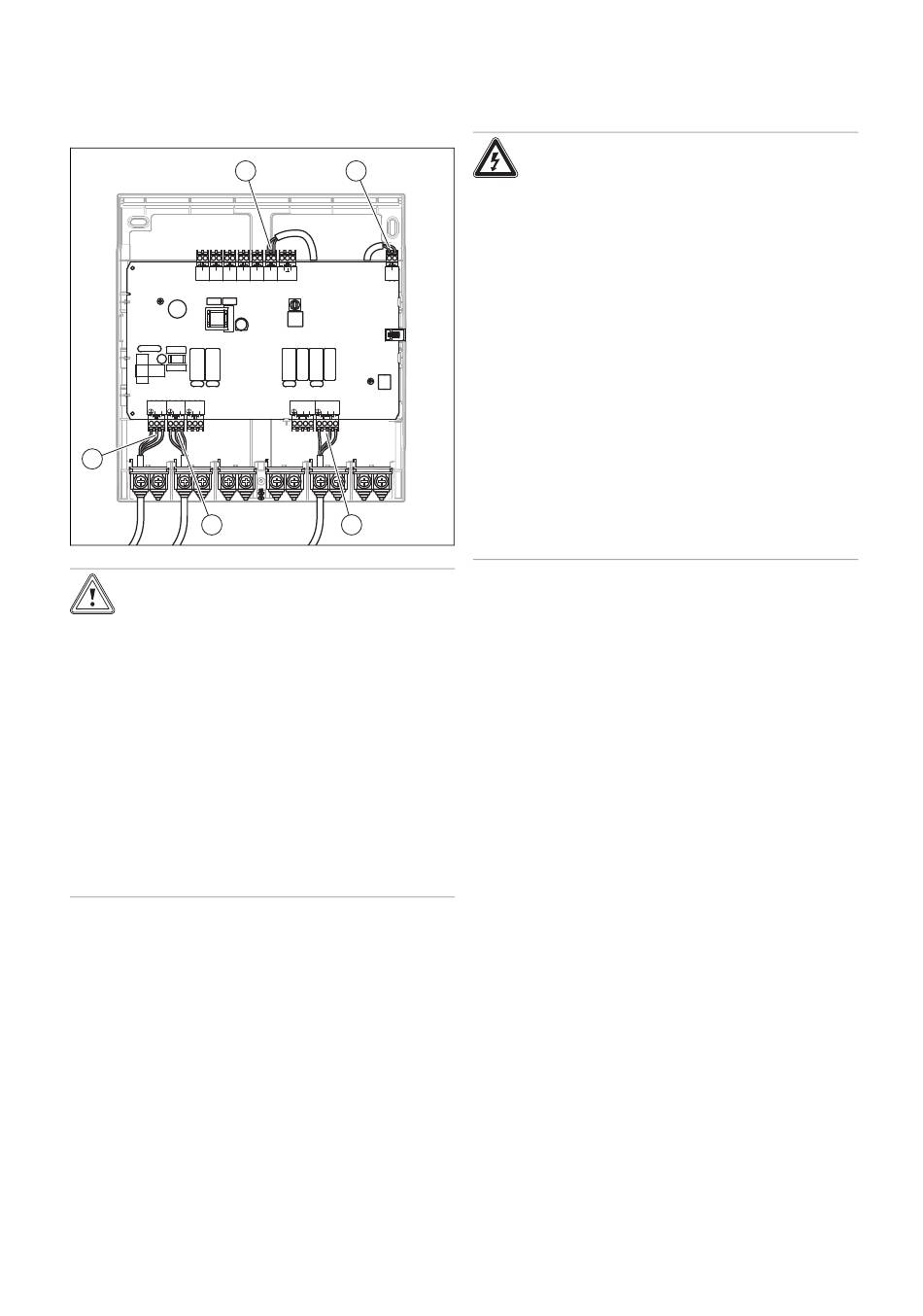

3. Sluit de eBUS-kabel (5) op de warm-
tepomp aan (→ Installatie- en onder-
houdshandleiding warmtepomp).
1
1
2
1
2
1
2
1
S1
S2
S3
S4
230V
R1
R2
N
L
N
L
N
L
4
3
Opgelet!
Materiële schade aan de
mengklepmodule door
verkeerde aansluiting!
Bij aansluiting van de eBUS-ka-
bel aan een 230 V-aansluiting
wordt de mengklepmodule be-
schadigd.
▶
Sluit de eBUS-kabel (5) al-
leen op de daarvoor be-
doelde eBUS-aansluiting
aan.
4. Sluit de netaansluitkabel (4) op de
daarvoor bestemde 230 V-aansluiting
aan.
5. Sluit de zoneklep-kabel (3) op de daar-
voor bedoelde R1-aansluiting aan.
6. Sluit de 3 weg mengklep-kabel (2) op
de daarvoor bedoelde R5/6-aansluiting
aan.
7. Sluit de temperatuursensor-kabel (1)
op de daarvoor bedoelde S6-aanslui-
ting aan.
12
5
2
1
2
1
2
O
I
-
+
S5
S6
S7
BUS
R3/4
R5/6
N 1
2
N
1
2
2
Installatie- en onderhoudshandleiding 2-zonekit 0020223021_00
8. Steek de trekontlastingen in de betref-
fende stekkerplaatsen.
Gevaar!
Levensgevaar door een elek-
trische schok!
Het product is af fabriek met
een netaansluitstekker CEE 7/7
uitgerust. Als de netaansluit-
stekker met een niet compatibel
geaard stopcontact verbonden
wordt, dan bestaat er levensge-
vaar door elektrische schok.
▶
Als afhankelijk van het land
geen geschikt geaard stop-
contact voorhanden is, ge-
bruik dan een landspecifieke
adapterstekker met geaard
contact.
9. Steek de netaansluitstekker in een
geschikt geaard stopcontact.
10. Zorg ervoor dat het geaarde stopcon-
tact beveiligd is en altijd toegankelijk
blijft.
7 Product aan gebruiker
opleveren
▶
Instrueer de gebruiker over de bedie-
ning van de installatie.
▶
Beantwoord al zijn vragen. Wijs de ge-
bruiker vooral op de veiligheidsvoor-
schriften die hij in acht moet nemen.
▶
Geef aan de gebruiker uitleg over posi-
tie en werking van de veiligheidsinrich-
tingen.
▶
Informeer de gebruiker over de nood-
zaak om de installatie volgens de opge-
geven intervallen te laten onderhouden.
▶
Geef de gebruiker alle voor hem be-
stemde handleidingen en toestelpapie-
ren, zodat hij ze kan bewaren.
