2 Aanwijzingen bij de
documentatie
2.1 Aanvullend geldende
documenten in acht nemen
▶
Neem absoluut alle bedienings- en in-
stallatiehandleidingen die bij de compo-
nenten van de installatie worden mee-
geleverd in acht.
2.2 Documenten bewaren
▶
Gelieve deze handleiding alsook alle
aanvullend geldende documenten aan
de gebruiker van de installatie te geven.
2.3 Geldigheid van de handleiding
Deze handleiding geldt uitsluitend voor:
– Productartikelnummer: 0020219775
3 Productbeschrijving
3.1 Gegevens op het typeplaatje
Het typeplaatje is af fabriek rechts aan de
achterkant van het product aangebracht.
Gegevens op het
typeplaatje
2-zonekit
VWZ
ZK
V
W
Hz
MPa
0020223021_00 2-zonekit Installatie- en onderhoudshandleiding
Aanwijzingen bij de documentatie 2
Betekenis
CE-markering
Installatie- en onder-
houdshandleiding le-
zen!
Aanwijzing voor de
verwijdering!
Typeaanduiding
Vaillant warmtepom-
pen toebehoren
Zonekit
Netspanning
Opgenomen vermo-
gen
Netfrequentie
max. leidingdruk
Gegevens op het
typeplaatje
IP
3.2 CE-markering
Met de CE-markering wordt aangegeven
dat de producten volgens het typeplaatje
voldoen aan de fundamentele vereisten
van de geldende richtlijnen.
De conformiteitsverklaring kan bij de fabri-
kant geraadpleegd worden.

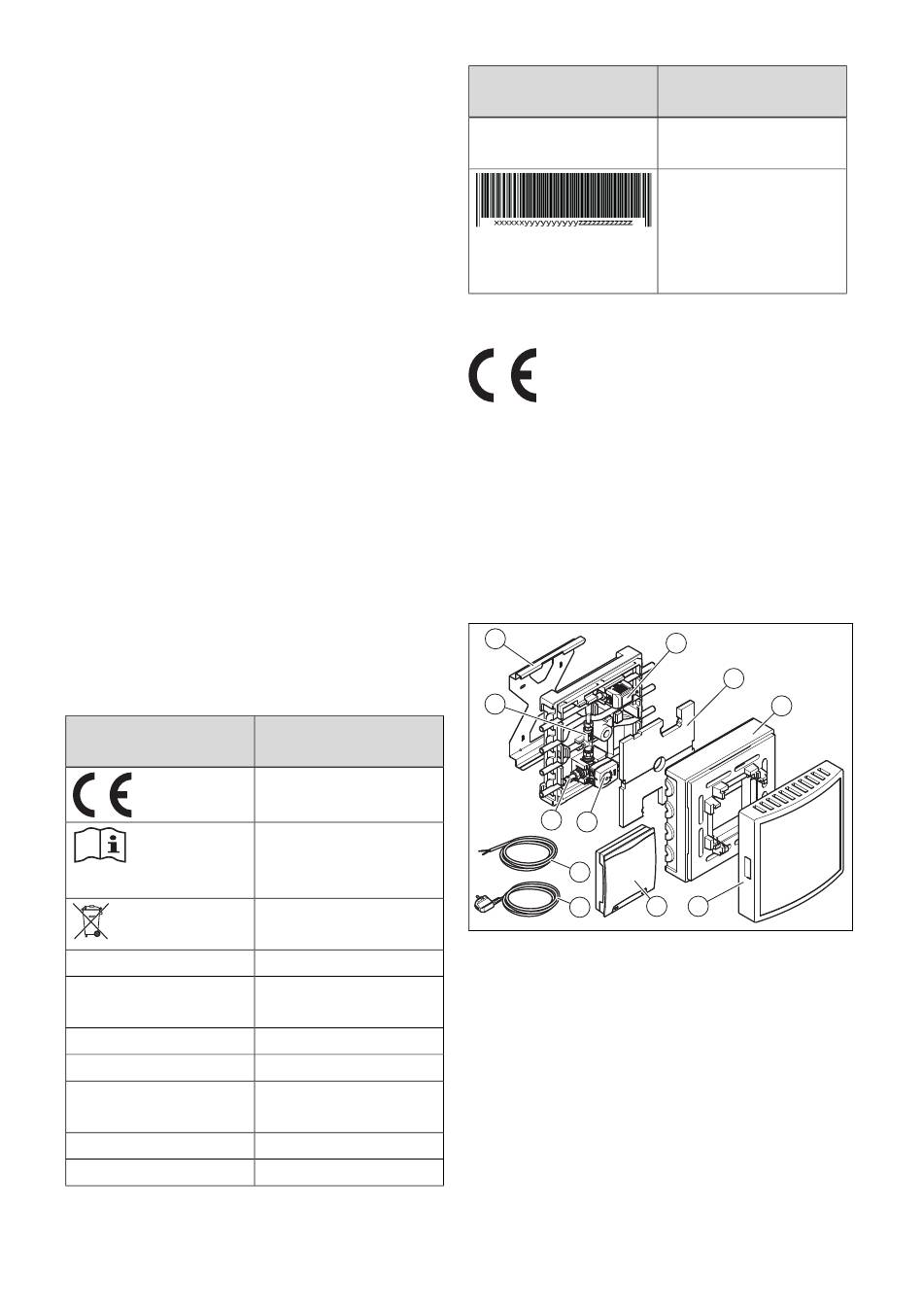

3.3 Productoverzicht
1
11
10
9
8
7
1
Producthouder
2
Zoneklep met
motor
3
Isolatie (tweede-
lig)
4
Middendeel
5
Frontmantel
6
Mengklepmodule
VR 70
7
Netaansluitkabel
Betekenis
Beschermingstype/
beschermingsklasse
Barcode met serie-
nummer,
Het 7e tot 16e cijfer
vormen het artikel-
nummer
2
3
4
6
5
8
eBUS-kabel
9
Driewegmeng-
klep met motor
10 Temperatuur-
voeler (aanleg-
voeler)
11 Afsluitklep met
doorstromings-
meter
5
